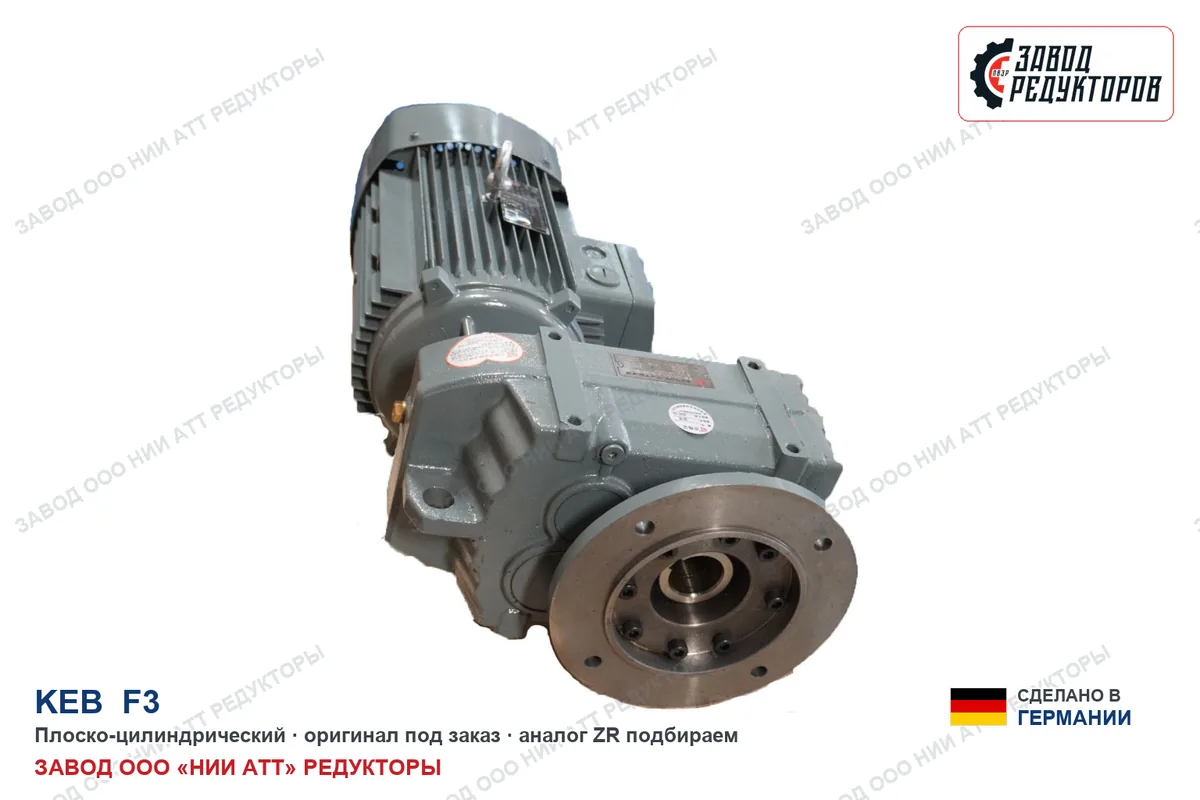

KEB F3 — плоский цилиндрический редуктор производства KEB. Ниже собрано то, что известно по каталогу производителя. Аналог нашего производства серии ZR подбирается по запросу: по обозначению с шильда, а при нечитаемом шильде — по габаритному чертежу.
Серия F в каталоге KEB — это плоские (насадные) цилиндрические. A/B — насадное, C — фланцевое, S — полый вал со стяжной втулкой, V — вал со шпонкой. Обозначение читается по системе производителя; разбор — в справочнике серия KEB F и на странице марки KEB.
| Бренд | KEB |
|---|---|
| Типоразмер | F3 |
| Серия | F — Плоские (насадные) цилиндрические |
| Тип передачи | плоский цилиндрический |
| По каталогу | A/B — насадное, C — фланцевое, S — полый вал со стяжной втулкой, V — вал со шпонкой |
| Аналог ZR | по запросу — подбирает инженер |
Источник данных: keb-automation.com, каталог Gear units & Motors (ct_gm-2023_en.pdf); keb-drive.de. Параметры конкретного исполнения зависят от передаточного числа, двигателя и монтажного положения — сверяйте с шильдом.
Шесть величин, по которым инженер закрывает подбор. Пять берутся из задачи, шестая — из схемы установки.
| Момент на выходном валу | считают с сервис-фактором: реверс, частые пуски и ударные нагрузки требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|
| Обороты на выходе | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее или ставят частотное регулирование |
| Мощность и способ пуска | прямой пуск даёт пиковый момент заметно выше номинального; при частотнике проверяют нижние обороты и охлаждение |
| Монтажное положение | от него зависят уровень масла и расположение пробок; положение указывают вместе с типом вала |
| Тип выходного вала | сплошной или полый, со шпонкой, под стяжную втулку или шлицевой — от этого зависит, встанет ли узел без переделки |
| Консольная нагрузка | сила от шкива, звёздочки или муфты ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Готовой таблицы «KEB → ZR» мы не публикуем и не будем: взаимозаменяемость решается не моментом, а присоединительными и габаритными размерами — межосевым, диаметром и вылетом вала, фланцем, монтажными отверстиями. Подобрать «на глаз» по одному только моменту значит поставить узел, который не встанет на место.
| Что прислать | Фото шильда или обозначение целиком | по нему определяем типоразмер, ступени и исполнение |
|---|---|---|
| Если шильд нечитаем | Габаритный чертёж или замеры | межосевое, вал, фланец, монтажные отверстия |
| Что считаем | Момент, обороты, режим работы | сервис-фактор под ударные нагрузки и частые пуски |
| Что пришлём | Два варианта: оригинал и аналог ZR | цена и срок по обоим — выбираете вы |
Быстрее всего — подбор по параметрам: задайте момент, обороты и мощность, калькулятор покажет наши типоразмеры в этом диапазоне. Точное соответствие подтвердит инженер.
