Чем заменить редуктор Yilmaz: российский аналог без переделки

Редуктор Yilmaz вышел из строя, а поставка оригинала затянулась? Турецкие мотор-редукторы заменяются российскими аналогами по габаритным и присоединительным размерам — без переделки рамы, муфт и фланцев IEC. Разберём, какие данные снять с изделия и как проходит подбор замены, чтобы аналог встал на штатное место.

Почему Yilmaz заменяется без переделки

Мотор-редукторы Yilmaz строятся на стандартных присоединительных размерах: межосевом расстоянии, диаметрах и длинах валов, фланцах B5/B14, входном фланце IEC под двигатель, полом валу под шпонку или усадочный диск. Наш завод (ООО «НИИ АТТ», Челябинск) выпускает редукторы ZR, которые повторяют эти размеры у массовых типоразмеров. Аналог соединяется с той же муфтой и валом машины — фундамент и обвязку менять не нужно.

Особенность Yilmaz — много червячных исполнений с полым выходным валом. В аналоге повторяем именно тип вала, диаметр отверстия и опорный фланец, чтобы редуктор встал на приводной вал без переделки.

Какие данные снять с редуктора

тип передачи (червячный RV/MRV, соосный RD, коническо-цилиндрический MRT);
момент на выходе M2 (Н·м) и передаточное число i;
обороты входа/выхода и мощность двигателя (кВт);
монтаж (B3/B5/B14/V1) и тип вала (сплошной/полый, диаметр, длина);
межосевое расстояние, присоединительный фланец, входной фланец IEC под двигатель.

Если шильдик стёрт — тип определяется по расположению валов (у червячного вход и выход под 90°), а размеры снимаются штангенциркулем. По замерам инженер подберёт габаритный эквивалент.

Пример червячного редуктора — Чем заменить редуктор Yilmaz — Типовое исполнение червячного привода

Как проходит подбор

Порядок работы:
1) по фото шильдика и замерам определяем тип и параметры;
2) через калькулятор подбора находим типоразмер ZR с совпадающими габаритами и запасом по моменту;
3) сверяем присоединительные размеры, вал и монтаж;
4) выдаём КП с чертежом присоединительных размеров.

Запас закладываем сервис-фактором SF (обычно 1,25–2,0 в зависимости от режима S1–S8 и ударности нагрузки) — чтобы аналог служил не меньше оригинала. Для червячных приводов дополнительно проверяем самоторможение при заданном передаточном.

Типичные ошибки при подборе замены

Большинство проблем на пусконаладке связано не с типоразмером, а с упущенными деталями. Вот что чаще всего забывают проверить:

Направление вращения и самоторможение. У червячных приводов при большом i есть самоторможение — если аналог его не обеспечивает, груз может «сползать». Это оговаривают заранее.
Радиальную нагрузку Fr. Натяжение цепи или ремня создаёт нагрузку на выходной вал; аналог должен держать её без перегрузки подшипников.
Тип и питание двигателя. 220 В однофазное или 380 В трёхфазное, наличие тормоза, частотник — всё это должно совпасть по схеме подключения.
Монтажное положение. При смене B3 на V1 меняется объём масла и положение сапуна — учитывают при заказе.

Мы закрываем этот чек-лист на этапе подбора и указываем в КП рекомендованную муфту, тип масла и электрические параметры, чтобы аналог Yilmaz встал без доработок.

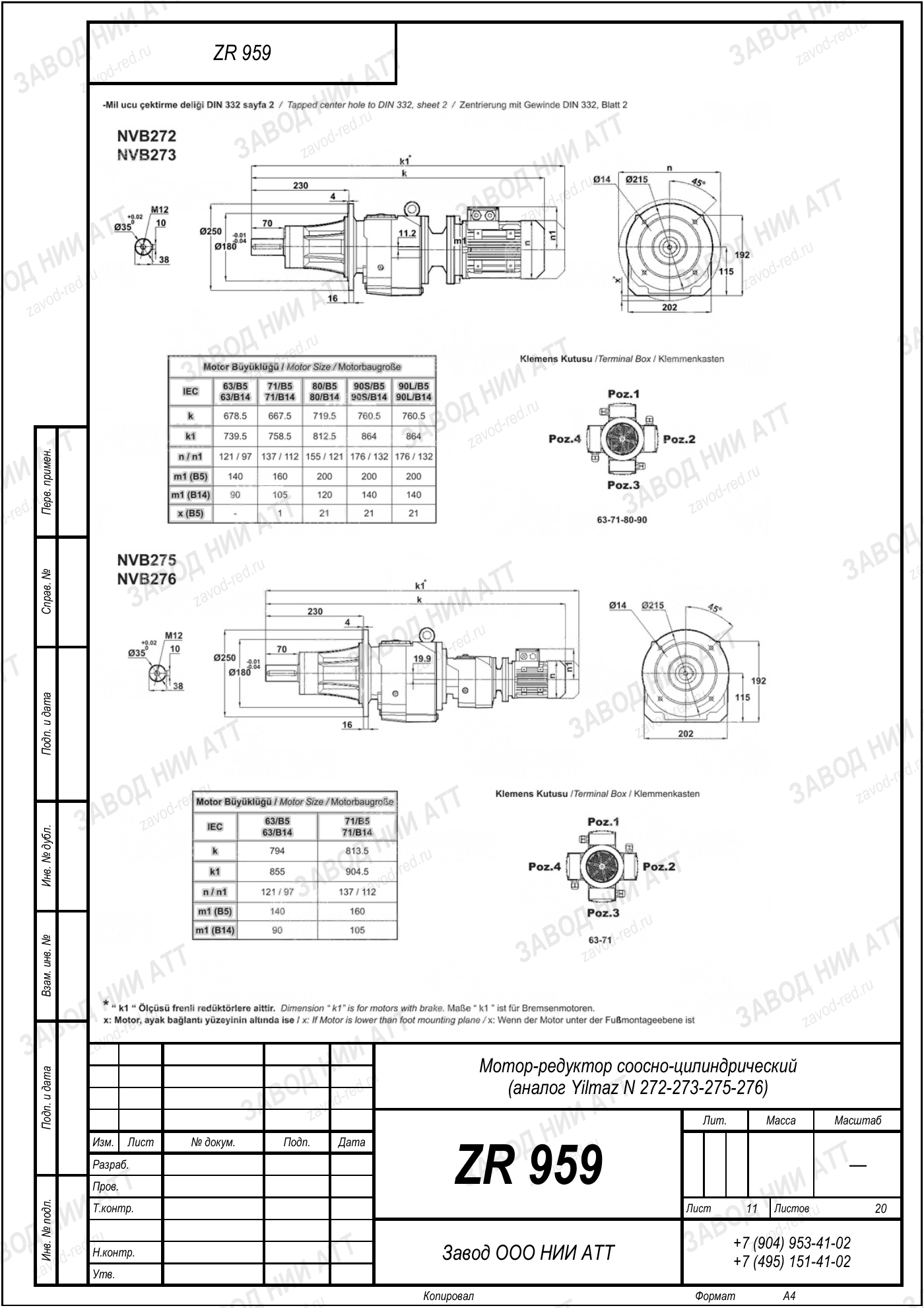

Габаритный чертёж Yilmaz N 272 273 275 276, лист 11 — Габаритный и присоединительный чертёж Yilmaz N 272 273 275 276, лист 11 · аналог ZR 959 — все чертежи Yilmaz

Расчёт момента и сервис-фактора перед подбором — Чем заменить редуктор Yilmaz — Расчёт момента и сервис-фактора перед подбором

Сроки, цена, гарантия

Параметр	Значение
Подбор и КП	обычно в течение рабочего дня
Срок поставки	со склада или короткое производство — быстрее оригинала
Гарантия	12 месяцев, паспорт на изделие
Цена	как правило ниже импорта, зависит от типоразмера

Российский аналог выигрывает по срокам и логистике: нет валютных рисков, таможни и долгой доставки из Турции. Подробнее об условиях замены — на странице импортозамещения, типы приводов — в каталоге червячных и соосных редукторов. Смотрите также аналоги Yilmaz.

Вопросы и ответы

Частые вопросы

Можно ли заменить редуктор Yilmaz без переделки?

Да. Российский аналог ZR подбирается по габаритным и присоединительным размерам Yilmaz: межосевому, диаметрам и длинам валов, фланцам B5/B14 и входному фланцу IEC. Он встаёт на штатное место и работает с той же муфтой, поэтому фундамент и обвязку менять не нужно.

Какие данные нужны для подбора аналога Yilmaz?

Тип передачи, момент M2, передаточное i, обороты и мощность, монтаж (B3/B5/B14/V1) и тип вала с размерами, входной фланец IEC. Всё снимают с шильдика и обмером. Если шильдик стёрт, тип определяют по конструкции, а размеры — штангенциркулем.

Заменяются ли червячные Yilmaz с полым валом?

Да. В аналоге повторяем тип выходного вала, диаметр полого отверстия под приводной вал и опорный фланец. Российский червячный редуктор ZR встаёт на тот же приводной вал без переделки. Дополнительно проверяем самоторможение при заданном передаточном.

Сколько стоит российский аналог Yilmaz?

Цена зависит от типа и типоразмера, но обычно ниже импортного оригинала — за счёт отсутствия валютных, таможенных и логистических наценок. Точную стоимость дают в коммерческом предложении после подбора по параметрам вашего редуктора.

Как быстро поставляется замена Yilmaz?

Подбор и КП готовят обычно в течение рабочего дня. Поставка идёт со склада или коротким производством и, как правило, быстрее оригинала, у которого длинная логистика из Турции и таможенное оформление.

Даёте ли гарантию на аналог Yilmaz?

Да, гарантия 12 месяцев, на каждое изделие оформляется паспорт. Запас по моменту закладываем сервис-фактором SF (обычно 1,25–2,0 по режиму работы), чтобы аналог служил не меньше оригинала.

Заменить редуктор Yilmaz можно российским аналогом ZR по габаритным и присоединительным размерам — без переделки рамы, муфт и фланцев IEC. Достаточно снять тип передачи, момент, передаточное и монтаж, а при стёртом шильдике — обмерить изделие.

Подробнее: характеристики и полезные ссылки

Аналог Yilmaz подбирают по рабочим параметрам и присоединительным размерам, а не по коду. Российский редуктор ZR повторяет геометрию массовых типоразмеров, включая полый вал и фланец IEC, встаёт на штатное место и работает с той же муфтой. Запас закладывают сервис-фактором SF 1,25–2,0.

Что снять	Зачем
Тип, M2, i	подбор типоразмера
Вал, фланец IEC	совпадение присоединения
Монтаж B3/B5/V1	установка без переделки

Частые ошибки подбора — упустить направление вращения и самоторможение, радиальную нагрузку Fr, тип и питание двигателя (220/380 В) и смену монтажного положения. Мы закрываем этот чек-лист заранее. Начните подбор через калькулятор или на странице импортозамещения. Смотрите аналоги Yilmaz и каталог редукторов Завода Редукторов.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.

Заменим ваш Yilmaz без переделки

Пришлите фото шильдика и замеры Yilmaz — подберём российский аналог ZR по габаритам с гарантией 12 месяцев.
