Червячные редукторы Transtecno — компактные и недорогие узлы для конвейеров, ворот, дозаторов и упаковочного оборудования. Итальянский бренд давно знаком российским механикам, но сроки поставки и логистика заставляют искать замену. Разбираем устройство, серии и характеристики Transtecno, а также показываем, как подобрать аналог редукторов ZR производства ООО «НИИ АТТ» (Челябинск).
Червячная передача даёт большое передаточное число в одной ступени и самоторможение, но проигрывает цилиндрической по КПД. Ниже — как правильно читать характеристики Transtecno и переходить на аналог без потери момента.
Червячный редуктор состоит из червяка (винта) на входном валу и червячного колеса на выходном. Вращение червяка перемещает зубья колеса, за счёт большого отношения числа заходов червяка к числу зубьев колеса достигается высокое передаточное число в одной ступени — обычно от 5 до 100.
Ключевая особенность — эффект самоторможения при передаточных числах выше примерно 40: выходной вал не проворачивает червяк под нагрузкой. Это удобно для подъёмных механизмов и ворот, где не нужен дополнительный тормоз. Обратная сторона — снижение КПД из-за трения скольжения в зацеплении.
Transtecno выпускает червячные редукторы в алюминиевом и чугунном корпусе. Наиболее распространены компактные серии в моноблочном алюминиевом корпусе с межосевыми расстояниями от 25 до 110 мм, а также мотор-редукторы с фланцевым креплением электродвигателя.
Типоразмер обозначается межосевым расстоянием червячной пары — чем оно больше, тем выше допустимый крутящий момент на выходном валу. Для точного подбора нужны три параметра: межосевое расстояние, передаточное число и вариант исполнения выходного вала (полый или сплошной).
При выборе редуктора ориентируйтесь на выходной крутящий момент, передаточное число и радиальную нагрузку на вал. Крутящий момент на тихоходном валу рассчитывается по формуле T = 9550 · P · КПД / n2, где P — мощность двигателя в кВт, n2 — частота вращения выходного вала в об/мин.
Передаточное число определяется как i = n1 / n2. При стандартном асинхронном двигателе входная частота n1 ≈ 1450 об/мин, поэтому для получения n2 = 29 об/мин требуется передаточное число около 50. КПД одноступенчатой червячной передачи снижается с ростом передаточного числа.
Червячные редукторы монтируются на лапах, на фланце или с полым выходным валом непосредственно на вал приводимого механизма. Насадное исполнение с полым валом экономит место и упрощает установку на конвейерах и мешалках.
Важно соблюдать соосность при соединении с двигателем и рабочим органом, а также предусмотреть реактивную опору для насадного монтажа. Перекос вала ускоряет износ червячной пары и подшипников.

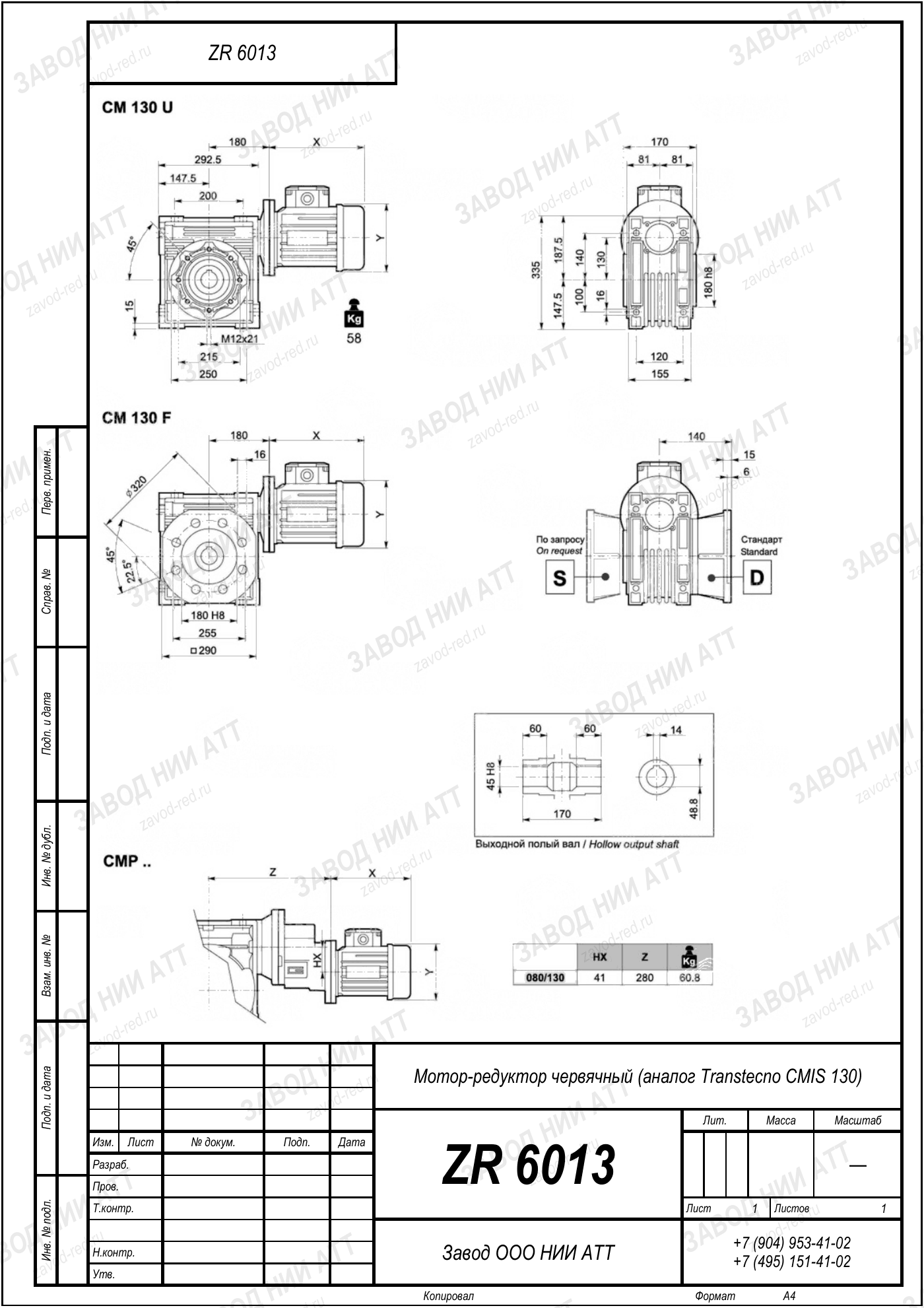

Червячные редукторы ZR производства ООО «НИИ АТТ» (Челябинск) перекрывают тот же диапазон межосевых расстояний и передаточных чисел, что и линейка Transtecno. Присоединительные размеры, тип выходного вала и посадочные места подбираются под замену существующего узла.
Подбор ведётся по трём параметрам: требуемый крутящий момент, передаточное число и вариант монтажа. Это позволяет заменить импортный редуктор без переделки рамы и муфт. Точное соответствие подтверждается по опросному листу — мы не подставляем номера вслепую.
Ресурс червячного редуктора определяется качеством смазки и тепловым режимом. Для червячных пар применяют трансмиссионные масла с противозадирными присадками; при высоких нагрузках рекомендуются синтетические масла на полиалкиленгликолевой основе.
Первую замену масла проводят после обкатки, далее — по регламенту эксплуатации. Следите за температурой корпуса: перегрев указывает на перегрузку или неверный подбор передаточного числа.
| Параметр | Значение |
|---|---|
| Передаточное число (1 ступень) | 5–100 |
| КПД одноступенчатой передачи | 0,55–0,90 |
| Эффект самоторможения | при i выше ~40 |
| Тип выходного вала | полый / сплошной |
| Варианты монтажа | лапы, фланец, насадной |
| n2, об/мин | T2 Н·м (≈) |
|---|---|
| 70 | 164 |
| 47 | 244 |
| 29 | 395 |
Червячный редуктор Transtecno и его российский аналог ZR: как подобрать замену по крутящему моменту, передаточному числу и типу монтажа без переделки привода.
Выбор червячного редуктора начинается с трёх величин: требуемого крутящего момента на выходном валу, передаточного числа и варианта крепления. Момент считают по формуле T = 9550 · P · КПД / n2, передаточное число — как i = n1 / n2 при входной частоте n1 ≈ 1450 об/мин. Эти же данные нужны для подбора аналога ZR взамен Transtecno.
Аналог ZR производства ООО «НИИ АТТ» (Челябинск) перекрывает типовой диапазон межосевых расстояний и передаточных чисел червячных редукторов. Замена подбирается по присоединительным размерам, поэтому переделка рамы, муфт и опор обычно не требуется. Мы не выдумываем номера и подтверждаем соответствие по опросному листу.
| Что уточнить | Зачем |
|---|---|
| Крутящий момент T2 | Определяет типоразмер |
| Передаточное число i | Задаёт выходную частоту |
| Межосевое расстояние | Присоединительный размер |
| Тип и диаметр вала | Стыковка с механизмом |
| Вариант монтажа | Лапы / фланец / насадной |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
