Итальянские червячные редукторы Varvel десятилетиями применялись в конвейерах, упаковочных линиях и приводах общего назначения на российских предприятиях. Сегодня прямые поставки затруднены, а сроки и цены выросли. В этом материале разбираем устройство и характеристики червячных редукторов Varvel и показываем, как подобрать аналог ZR производства ООО «НИИ АТТ» с сохранением крутящего момента, передаточного числа и присоединительных размеров.
Червячная передача Varvel ценится за компактность, самоторможение и низкий уровень шума. Аналог ZR строится на той же кинематической схеме, поэтому замена сводится к сверке трёх параметров: передаточного числа, выходного крутящего момента и типа посадочного вала.
Червячный редуктор состоит из червяка (ведущего винта) и червячного колеса. Вращение вала двигателя передаётся червяку, зубья которого входят в зацепление с колесом под углом 90 градусов. За счёт большого числа зубьев колеса на один виток червяка достигается высокое передаточное число в одной ступени — от 5 до 100 и выше.
Ключевое свойство червячной пары — способность к самоторможению при определённых передаточных числах и угле подъёма винтовой линии. Это позволяет удерживать нагрузку без дополнительного тормоза, что важно для подъёмных механизмов и приводов, где недопустим обратный ход.
Varvel выпускает червячные редукторы нескольких типоразмерных серий, различающихся межосевым расстоянием и корпусным исполнением — компактные алюминиевые корпуса для лёгких приводов и более крупные исполнения для промышленных нагрузок. Внутри серии редукторы отличаются передаточным числом и вариантом монтажа: лапы, фланец, полый или сплошной выходной вал.
При подборе аналога ZR важен не маркетинговый индекс серии, а фактические параметры: межосевое расстояние, передаточное число, номинальный крутящий момент на выходе и присоединительные размеры фланца и вала. Именно по ним подбирается соответствующий типоразмер ZR.
Основные параметры любого червячного редуктора — передаточное число i, номинальный крутящий момент на выходном валу T2 и КПД. Передаточное число рассчитывается как отношение частот вращения входного и выходного валов: i = n1 / n2. При питании от стандартного асинхронного двигателя n1 ≈ 1450 об/мин.
Крутящий момент на выходе определяется по формуле T = 9550 · P · КПД / n2, где P — мощность в кВт, n2 — частота вращения выходного вала в об/мин. КПД червячной пары зависит от передаточного числа и снижается с его ростом, поэтому для энергоёмких приводов червячную схему сравнивают с цилиндрической.
Червячные редукторы монтируются на лапах, через квадратный или круглый выходной фланец либо насаживаются полым валом непосредственно на вал приводимого механизма. Насадное исполнение с полым валом экономит место и упрощает установку, исключая муфту и отдельную опору.
Положение монтажа влияет на смазку и теплоотвод. При выборе аналога ZR нужно указать монтажную позицию, направление выходного вала и способ соединения с двигателем — фланцевый мотор-редуктор или редуктор под свободный входной вал с муфтой.

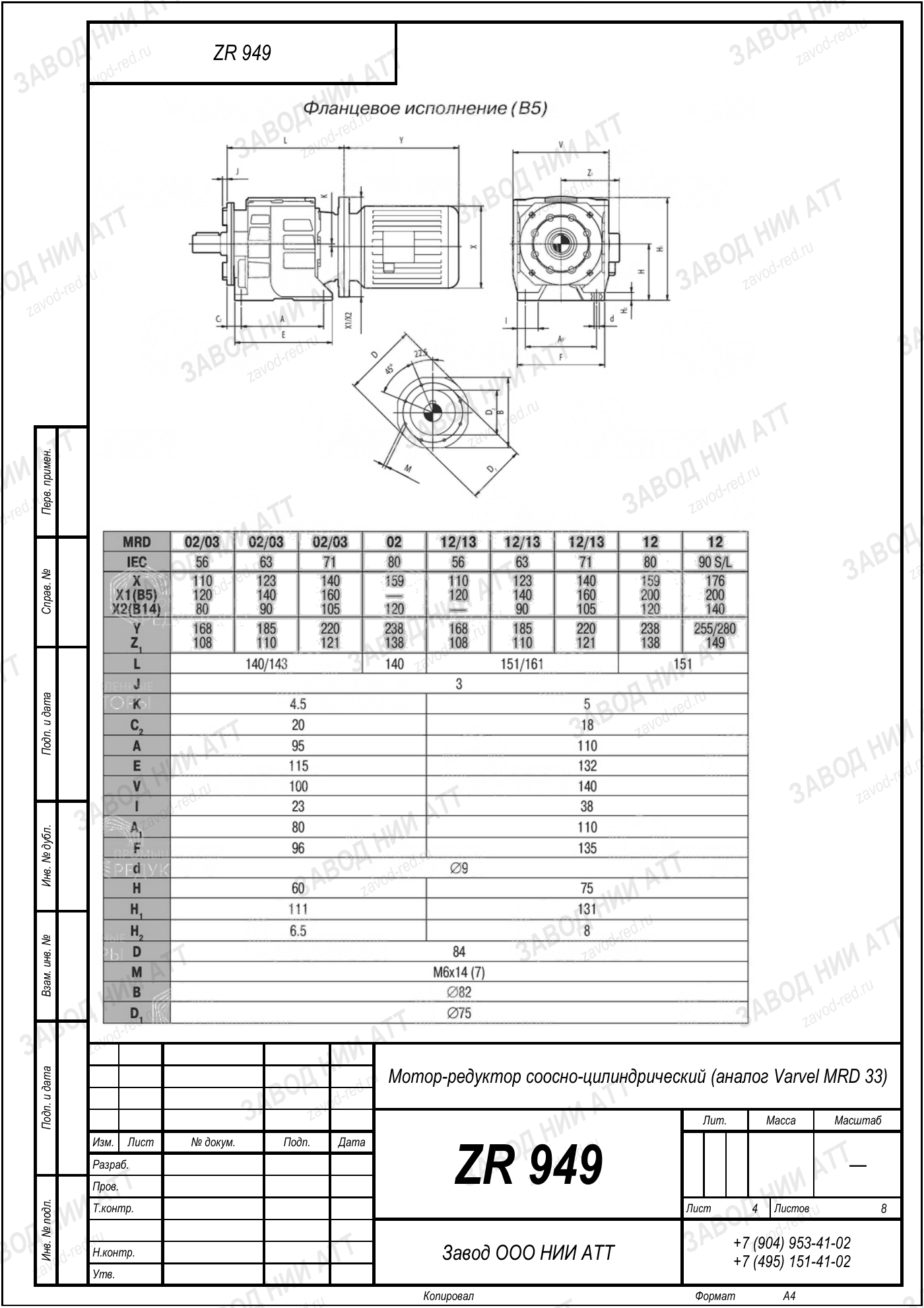

Подбор аналога начинается со снятия параметров с шильдика и обмера присоединительных размеров установленного редуктора Varvel. Нужны: передаточное число, номинальный крутящий момент, межосевое расстояние, диаметр и тип выходного вала, размер входного фланца под двигатель.
По этим данным подбирается типоразмер ZR с равным или большим номинальным моментом и совпадающим передаточным числом. Если точного совпадения передаточного числа нет, выбирается ближайшее значение, а требуемая скорость выхода корректируется частотным преобразователем на двигателе. Для расчёта удобно использовать онлайн-калькулятор подбора.
Ресурс червячного редуктора определяется износом бронзового венца колеса и качеством смазки. В первые часы работы происходит приработка пары, при которой КПД временно ниже номинального, а тепловыделение выше. По завершении обкатки характеристики выходят на паспортные.
Обслуживание сводится к контролю уровня и состояния масла, отсутствия течей по уплотнениям и перегрева корпуса. При правильной смазке и соблюдении допустимой нагрузки червячный редуктор ZR отрабатывает полный назначенный ресурс без вмешательства.
| Параметр | Значение |
|---|---|
| Тип передачи | Червячная, одноступенчатая |
| Передаточное число i | 5–100 (i = n1/n2) |
| Входная частота n1 | ≈1450 об/мин |
| Формула момента | T = 9550·P·КПД/n2 |
| Монтаж | Лапы, фланец, полый вал |
| Самоторможение | Да, при высоких i |
| Данные | Где взять |
|---|---|
| Передаточное число | Шильдик Varvel |
| Крутящий момент T2 | Шильдик / расчёт по формуле |
| Межосевое расстояние | Обмер корпуса |
| Диаметр выходного вала | Обмер вала |
| Входной фланец двигателя | Типоразмер IEC |
Червячный редуктор Varvel — популярное решение для приводов общего назначения, и на него есть отечественный аналог ZR с сопоставимыми параметрами.
Замена червячного редуктора Varvel на аналог ZR производства ООО «НИИ АТТ» решает задачу импортозамещения без переделки механизма. Совпадение по передаточному числу, крутящему моменту и присоединительным размерам обеспечивает установку на штатное место.
Ключевой критерий подбора — фактические параметры, а не индекс серии. Передаточное число i = n1 / n2 и момент T = 9550 · P · КПД / n2 позволяют сопоставить редукторы независимо от производителя и выбрать корректный типоразмер ZR.
| Критерий | Varvel → ZR |
|---|---|
| Передаточное число | Совпадающее или ближайшее |
| Крутящий момент | Равный или с запасом |
| Присоединение | По обмеру, штатное место |
| Производитель | ООО «НИИ АТТ», Челябинск |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
