Цилиндрические редукторы под маркой Flender — рабочая лошадка приводов конвейеров, мешалок, дробилок и насосов. Они дают высокий КПД, широкий диапазон передаточных чисел и большой ресурс. При импортозамещении задача — найти отечественный редуктор с тем же передаточным числом, крутящим моментом и схемой монтажа. Ниже разбираем конструкцию цилиндрической передачи, параметры подбора и замену на ZR производства ООО «НИИ АТТ» (Челябинск).
Цилиндрический редуктор эффективнее червячного и удерживает высокий КПД даже при больших передаточных числах за счёт нескольких ступеней. Поэтому при замене главное — точно повторить i, момент T и присоединительные размеры.
В цилиндрическом редукторе крутящий момент передаётся зацеплением цилиндрических шестерён с параллельными осями. Зубья могут быть прямыми, косыми или шевронными: косозубые и шевронные работают плавнее и тише, лучше держат нагрузку.
Для получения большого передаточного числа ступени соединяют последовательно — двух- и трёхступенчатые исполнения. Каждая ступень добавляет своё передаточное отношение, а общее i равно произведению отношений ступеней.

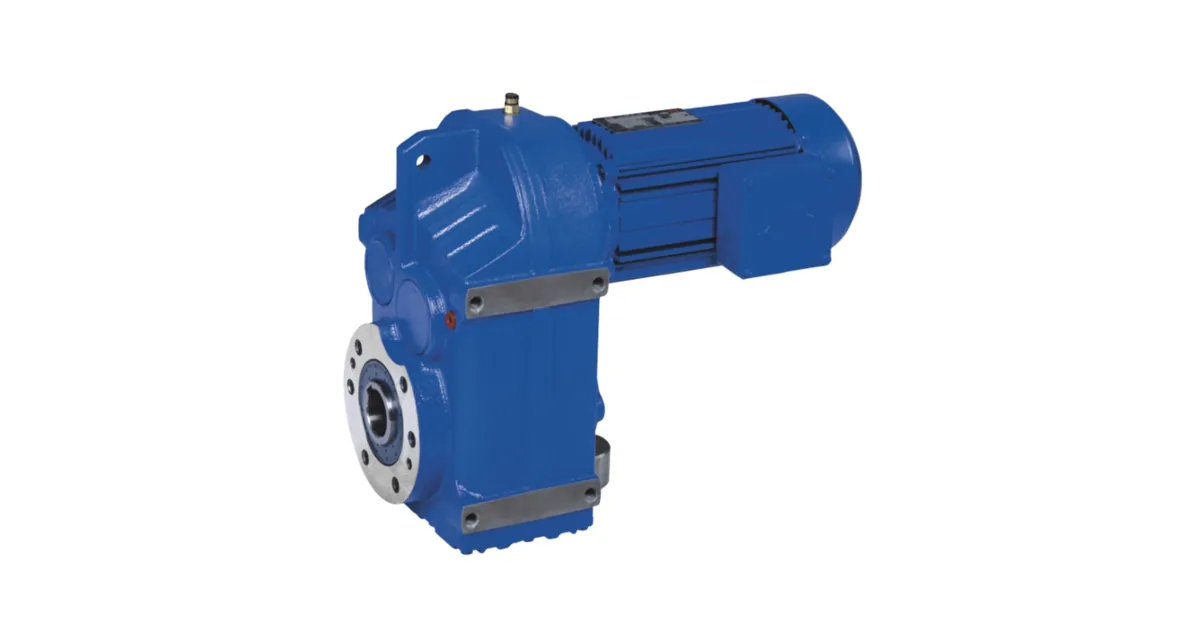

Цилиндрические редукторы Flender выпускают в двух базовых компоновках: соосной (входной и выходной валы на одной оси) и с параллельными смещёнными валами. Соосное исполнение компактно по длине, параллельное — удобно для установки на раму рядом с двигателем.
Для подбора аналога важно определить компоновку, взаимное расположение валов и сторону выхода вала. ZR подбирают в совместимом исполнении, чтобы редуктор встал на штатные посадочные места.
Общее передаточное число определяют по формуле i = n1 / n2. При приводе от асинхронного двигателя n1 ≈ 1450 об/мин, а n2 — требуемые выходные обороты механизма. По полученному i выбирают число ступеней: одна ступень обычно перекрывает небольшие i, две-три — большие.
Чем выше требуемое i, тем больше ступеней нужно, но тем стабильнее КПД по сравнению с червячной передачей. Это ключевое преимущество цилиндрической схемы при больших замедлениях.
КПД одной цилиндрической ступени высокий — около 0,97–0,98; у многоступенчатого редуктора итоговый КПД равен произведению КПД ступеней и остаётся заметно выше, чем у червячного.
Крутящий момент на выходном валу считают по формуле T = 9550 · P · КПД / n2, где P — мощность в кВт, n2 — выходные обороты. Именно момент T и передаточное число i задают требуемый типоразмер аналога ZR.
ZR — торговая марка редукторов ООО «НИИ АТТ» (Челябинск). Для замены цилиндрического редуктора Flender подбирают модель ZR с тем же (или ближайшим из ряда) передаточным числом, не меньшим номинальным моментом и совместимой компоновкой валов.
Мы не переносим импортные каталожные номера на продукцию ZR. Конкретный типоразмер определяется расчётом по вашим данным: мощности, оборотам, требуемому i, характеру нагрузки и монтажу.
Соберите исходные данные: мощность P, входные обороты n1, требуемые выходные обороты n2, характер нагрузки и режим работы. Рассчитайте i и момент T, затем учтите сервис-фактор под ударность и продолжительность включения.
Сверьте компоновку и присоединительные размеры — расположение валов, диаметры, фланцы и отверстия крепления. По итоговым цифрам выберите ближайший типоразмер ZR; расчёт удобно выполнить в калькуляторе подбора.
| Параметр | Значение / как определить |
|---|---|
| Передаточное число i | i = n1 / n2 |
| Входные обороты n1 | ≈1450 об/мин |
| Крутящий момент T | T = 9550 · P · КПД / n2 |
| КПД ступени | 0,97–0,98 |
| Число ступеней | 1–3 (зависит от i) |
| Компоновка | соосная / параллельные валы |
| Признак | Цилиндрический |
|---|---|
| КПД | Высокий (до 0,98 на ступень) |
| Передаточное число в 1 ступени | Небольшое |
| Самоторможение | Нет |
| Нагрев | Умеренный |
Аналог цилиндрического редуктора Flender подбирают по передаточному числу, крутящему моменту и компоновке валов. Ниже — формулы и ориентиры для быстрой оценки замены на ZR.
Передаточное число определяют как i = n1 / n2 при n1 ≈ 1450 об/мин от асинхронного двигателя; по величине i выбирают число ступеней. Момент на выходе считают по формуле T = 9550 · P · КПД / n2, где КПД цилиндрической ступени принимают около 0,97–0,98.
Аналог ZR подбирают с не меньшим номинальным моментом и совместимой компоновкой — соосной или с параллельными валами. Импортные каталожные обозначения на продукцию ZR не переносятся: типоразмер определяется расчётом по фактическим данным привода.
| Шаг | Действие |
|---|---|
| 1 | Определить i = n1 / n2 |
| 2 | Выбрать число ступеней под i |
| 3 | Рассчитать T = 9550 · P · КПД / n2 |
| 4 | Сверить компоновку и подобрать ZR |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
