Цилиндрические соосные редукторы Motovario серий H и B дают высокий КПД и большие моменты при линейной компоновке валов. Разберём линейку и подбор аналога ZR.
В отличие от червячных, цилиндрические мотор-редукторы Motovario строят на прямозубых и косозубых передачах с высоким КПД, слабо зависящим от передаточного числа. Соосные серии H и B удобны там, где вход и выход должны лежать на одной оси. Ниже — характеристики линейки и подбор габаритного аналога ZR.
Соосный редуктор набирается из двух-трёх цилиндрических ступеней, у которых входной и выходной валы лежат на одной оси. Это даёт компактную линейную компоновку привода и удобный монтаж в линию с рабочей машиной.
Косозубое зацепление обеспечивает плавность хода и низкий шум. Корпус чугунный или алюминиевый, выходной вал сплошной или полый, вход — под фланец PAM или свободный вал.
H — соосные цилиндрические мотор-редукторы, B — цилиндрические редукторы близкой кинематики. Обе линейки перекрывают широкий ряд моментов и удобны для приводов, где недопустим угловой излом оси.

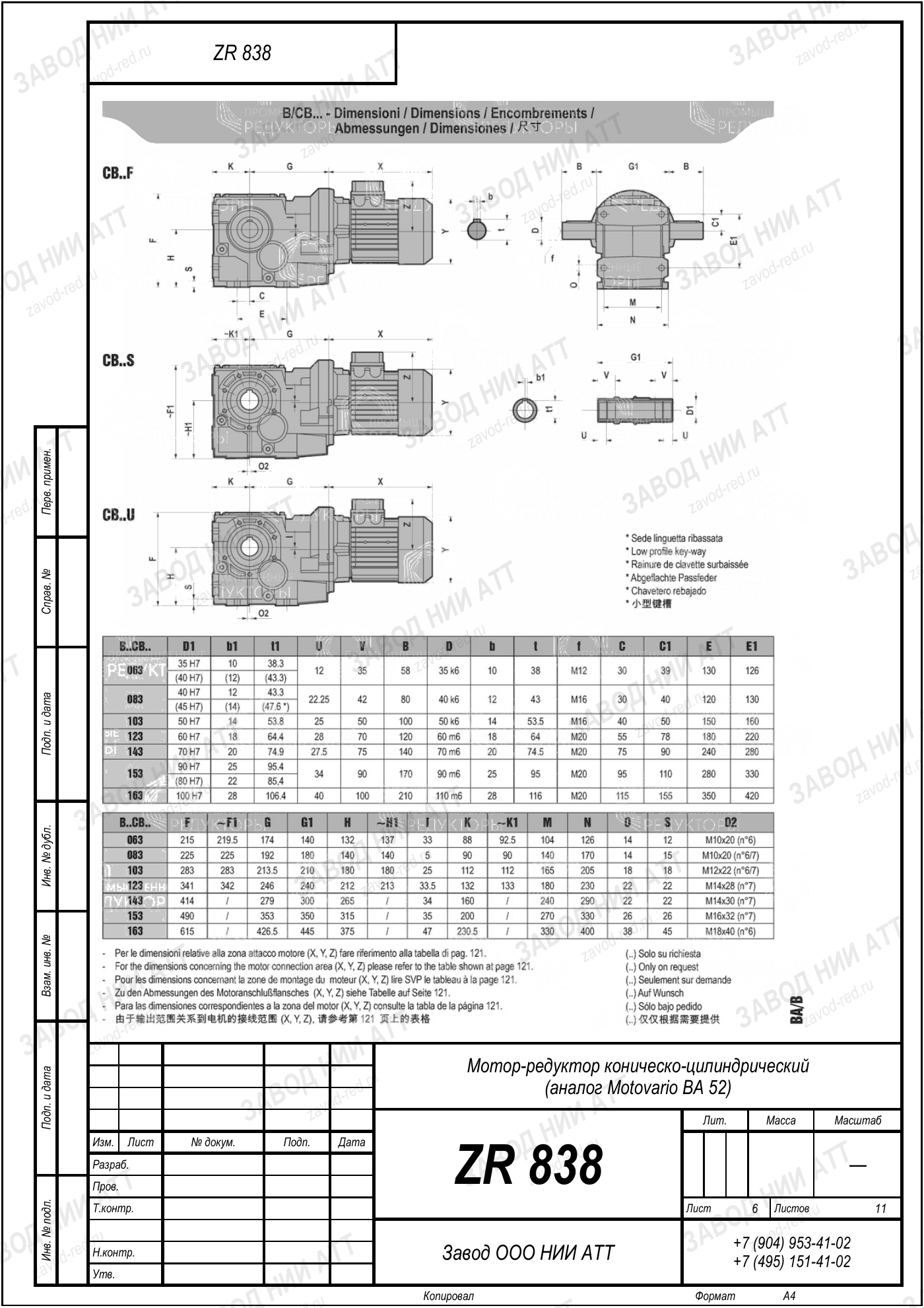

Число в маркировке задаёт габарит корпуса и присоединительные размеры. При замене важно совпадение диаметра выходного вала, фланца и монтажного положения.
Главное преимущество цилиндрической передачи — высокий КПД (около 0,95–0,98 на ступень), почти не зависящий от передаточного числа. Это выгодно отличает серию от червячной, где КПД падает при большом i.
Передаточное число одной цилиндрической ступени умеренное, поэтому большие i набирают двумя-тремя ступенями. Итоговое i равно произведению ступеней; при этом i=n1/n2, а n1≈1450 об/мин для 4-полюсного двигателя.
Выходной момент рассчитывают по формуле T=9550·P·КПД/n2, где высокий КПД цилиндрической передачи даёт больший момент при той же мощности, чем у червячной. Это позволяет строить мощные приводы конвейеров и мешалок.
При подборе учитывают сервис-фактор, характер нагрузки и радиальные усилия на выходном валу. Именно момент и обороты выходного вала, а не только габарит, определяют пригодность редуктора.
Соосные цилиндрические мотор-редукторы ставят на ленточные конвейеры, насосы, вентиляторы, мешалки и экструдеры — там, где важны высокий КПД и линейная компоновка привода. Отсутствие углового излома оси упрощает встройку в машину.
Для непрерывной работы такие редукторы предпочтительнее червячных за счёт меньшего нагрева и стабильного КПД. Выбор конкретной серии уточняем при подборе аналога.
Мы — производитель редукторов ZR (ООО «НИИ АТТ», Челябинск) и выпускаем габаритные аналоги цилиндрических соосных серий импорта, совместимые по присоединительным размерам. Чужие артикулы мы не присваиваем своей продукции.
Аналог ZR под ваш соосный редуктор Motovario подберём в калькуляторе по габариту, передаточному числу, мощности и требуемому моменту. Стоимость подобранного исполнения сообщим по запросу.
| Свойство | Цилиндрический (H/B) | Червячный (NMRV) |
| КПД | Высокий, ~0,95–0,98/ступень | Снижается при большом i |
| Компоновка | Соосная, линейная | Угловая, 90° |
| Нагрев | Умеренный | Выше при высоких i |
| Момент при равной P | Больше | Меньше |
| Параметр | Пример |
|---|---|
| Серия | H (соосный) |
| Передаточное i | i=25 |
| Мощность P | 3 кВт |
| Выходной момент T | по расчёту T=9550·P·КПД/n2 |
Цилиндрический соосный мотор-редуктор Motovario серий H и B ценят за высокий КПД и линейную компоновку. Для замены подойдёт габаритный аналог ZR.
Соосные цилиндрические редукторы дают стабильный КПД около 0,95–0,98 на ступень независимо от передаточного числа, что отличает их от червячных серий. Большие i набирают двумя-тремя ступенями, а выходной момент считают по формуле T=9550·P·КПД/n2. Это делает серию оптимальной для конвейеров, насосов и мешалок в непрерывном режиме.
Как производитель ZR мы предлагаем габаритные аналоги цилиндрических соосных редукторов с совместимыми присоединительными размерами. Мы подбираем типоразмер под ваши параметры — габарит, i, мощность и момент — в калькуляторе, не подменяя чужих артикулов. Цену на подобранное исполнение сообщаем по запросу.
| Отрасль | Механизм |
|---|---|
| Конвейерные линии | Ленточные и цепные конвейеры |
| Насосное оборудование | Насосы и вентиляторы |
| Пищепром/химия | Мешалки, дозаторы |
| Переработка | Экструдеры |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
