Цилиндрические мотор-редукторы STM выбирают за высокий КПД и большой ресурс на постоянных нагрузках. Разбираем серии и подбираем аналог ZR.
Соосные и параллельные цилиндрические редукторы STM работают там, где важны эффективность и долгий срок службы. Ниже — типоразмеры, КПД и параметры выбора. Аналог ZR подбираем в калькуляторе по крутящему моменту, передаточному числу и посадочным размерам.
Цилиндрическая зубчатая передача имеет высокий КПД (обычно 96–98% на ступень) и хорошо держит длительные постоянные нагрузки. Такие редукторы ставят на конвейеры, насосы, вентиляторы, миксеры и линии непрерывного производства.
В отличие от червячных, цилиндрические редукторы меньше греются и экономичнее по энергии, но не обладают самоторможением. Для удержания нагрузки при остановке нужен тормоз или дополнительная фиксация.
STM выпускает соосные цилиндрические редукторы (вход и выход на одной оси), параллельные (валы смещены) и плоские компактные исполнения. Число ступеней — от одной до трёх, что даёт широкий диапазон передаточных чисел.
Конструктивно доступны исполнения на лапах, с фланцем, со сплошным или полым валом. Для подбора аналога важно зафиксировать тип компоновки и присоединительные размеры выходного узла.
Выходной момент считают по T=9550·P·КПД/n2. Благодаря высокому КПД цилиндрической передачи при одной мощности момент выше, а нагрев ниже, чем у червячной. Это влияет и на выбор типоразмера, и на энергозатраты.
Передаточное число i=n1/n2. При n1≈1450 об/мин двухступенчатый редуктор с i=20 даёт около 72 об/мин на выходе. Момент, обороты и i — исходные данные для подбора аналога ZR.

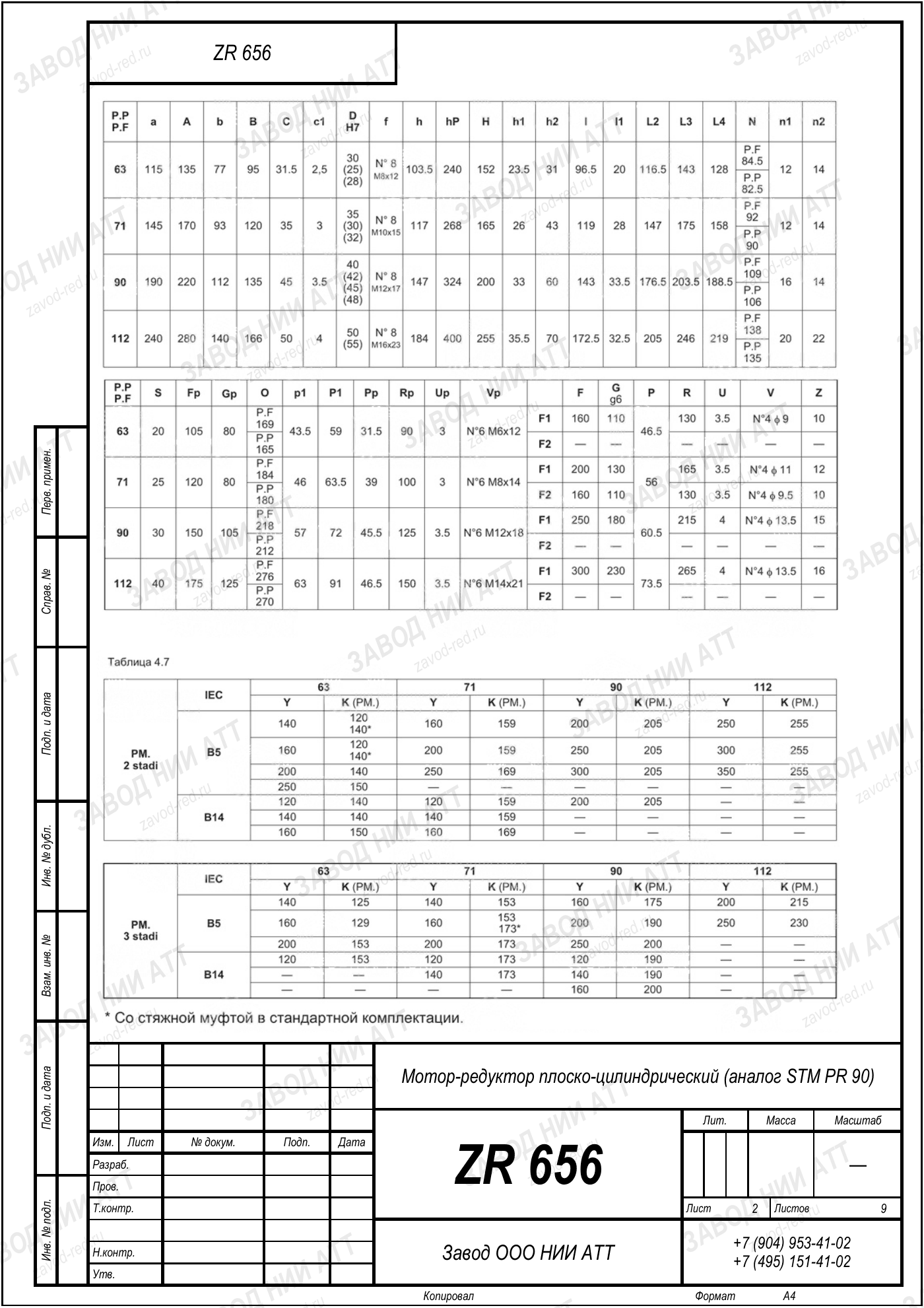

Для замены нужны: диаметр и длина выходного вала (или размер полого вала под шпонку/усадку), диаметр и тип фланца, расположение крепёжных отверстий, монтажное положение и сторона выхода вала.
Соосные редукторы обычно компактны по длине, параллельные удобнее для встройки сбоку. При подборе аналога ZR мы сверяем всю присоединительную геометрию, чтобы избежать переделки рамы и муфт.
Цилиндрические редукторы работают на минеральном или синтетическом масле; у ряда типоразмеров предусмотрена замена по регламенту, у компактных — заправка на весь срок службы. Уровень масла зависит от монтажного положения.
Благодаря зацеплению с трением качения ресурс цилиндрической передачи высок, а тепловой режим стабилен. Это делает такие редукторы предпочтительными для круглосуточной работы под нагрузкой.
Аналог ZR подбираем по совпадению параметров: выходной момент, передаточное число, мощность и обороты двигателя, тип компоновки (соосный/параллельный), посадочные размеры и монтажное положение.
Номера ZR мы не выдумываем — конкретную модель выдаёт калькулятор подбора по вашим данным. Производитель ZR — ООО «НИИ АТТ» (Челябинск), что упрощает контроль сроков и гарантии.
| Параметр | Значение |
|---|---|
| Тип передачи | Цилиндрическая зубчатая |
| КПД на ступень | 96…98% |
| Число ступеней | 1…3 |
| Компоновка | Соосная / параллельная / плоская |
| Самоторможение | Нет |
| Параметр | Что фиксируем |
|---|---|
| Момент T2 | По формуле T=9550·P·КПД/n2 |
| Передаточное число i | i=n1/n2, n1≈1450 |
| Компоновка | Соосная/параллельная |
| Монтаж | Положение и тип крепления |
Цилиндрические мотор-редукторы STM и аналоги ZR: подбор по моменту, КПД, передаточному числу и посадочным размерам.
Цилиндрические редукторы STM выбирают за высокий КПД и стабильный тепловой режим при длительной работе. При замене на аналог ZR важно совпасть по выходному моменту (T=9550·P·КПД/n2), передаточному числу (i=n1/n2 при n1≈1450 об/мин) и типу компоновки — соосной или параллельной.
Присоединительная геометрия не менее важна: диаметр и тип вала, фланец, крепёжные отверстия, монтажное положение. Мы не выдумываем номера ZR — модель подбирает калькулятор по вашим исходным данным, а производит редукторы ООО «НИИ АТТ» в Челябинске.
| Шаг | Действие |
|---|---|
| 1 | Зафиксировать момент T2 и обороты n2 |
| 2 | Определить компоновку и число ступеней |
| 3 | Снять посадочные размеры и вал |
| 4 | Подобрать аналог ZR в калькуляторе |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
