Цилиндрические мотор-редукторы Tramec ценят за высокий КПД, надёжность и широкий диапазон передаточных чисел. Когда нужна замена импортного привода, предприятия подбирают аналог ZR. Рассматриваем серии, кинематику и порядок подбора эквивалента производства ООО «НИИ АТТ» (Челябинск).
Цилиндрическая передача обеспечивает высокий КПД и большой ресурс. Ниже — конструктивные схемы, расчёт момента и передаточного числа, а также логика подбора мотор-редуктора ZR взамен Tramec.
Цилиндрические мотор-редукторы Tramec выпускаются в двух базовых исполнениях: соосные (вход и выход на одной оси) и с параллельными валами. Соосные компактны по длине, параллельные удобны для бокового отбора мощности.
Мотор-редуктор объединяет электродвигатель и редуктор в одном узле, что упрощает монтаж и снижает число сопряжений. Это уменьшает риск расцентровки и повышает надёжность привода.
Главное достоинство цилиндрической передачи — высокий КПД, который у многоступенчатых редукторов остаётся заметно выше, чем у червячных. Это снижает потери мощности и нагрев при длительной работе.
Эвольвентное зацепление обеспечивает большой ресурс и стабильную нагрузочную способность. Такой привод предпочтителен для энергоёмких и круглосуточных применений.
Требуемое передаточное число набирается количеством ступеней. Общее отношение считают как i=n1/n2, где n1≈1450 об/мин для 4-полюсного двигателя, а n2 — целевые обороты выходного вала.
Двух- и трёхступенчатые схемы дают широкий диапазон выходных оборотов. При подборе аналога фиксируют требуемое i и проверяют, что ZR перекрывает нужный диапазон.
Момент на выходе считают по формуле T=9550·P·КПД/n2, где P — мощность двигателя в кВт, n2 — выходные обороты, КПД — коэффициент полезного действия. Высокий КПД цилиндрической передачи даёт больший полезный момент при той же мощности.
Под конкретную нагрузку закладывают сервис-фактор: продолжительность включения, частота пусков и характер момента (плавный или ударный) определяют необходимый запас по моменту.
Мотор-редукторы предлагаются на лапах, с фланцем, со сплошным или полым выходным валом под насадку. Выбор исполнения определяется способом крепления и типом приводимого механизма.

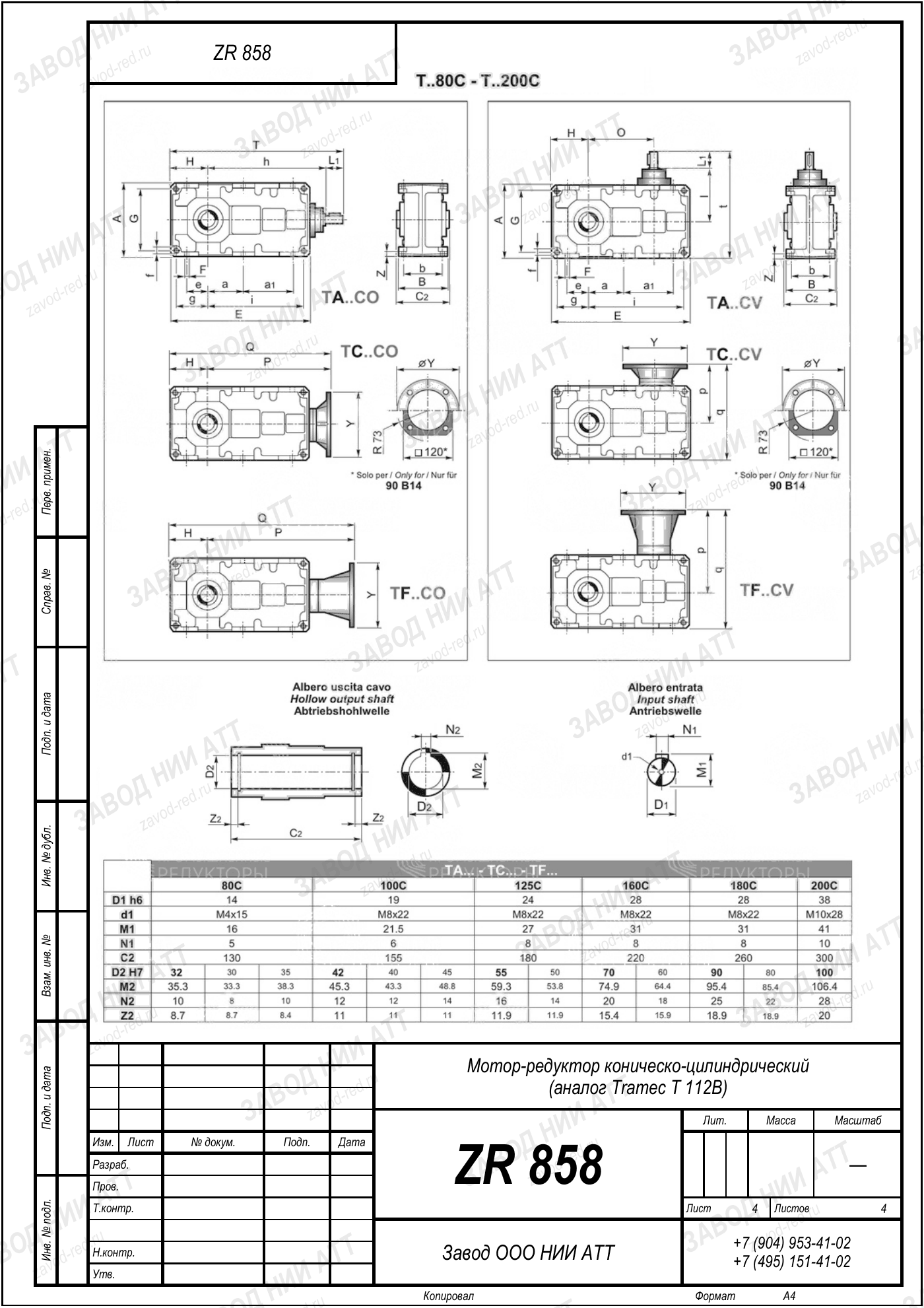

При замене Tramec на ZR сверяют монтажную схему, диаметр и длину вала, расположение клеммной коробки двигателя. Совпадение этих параметров обеспечивает установку без переделки узла.
Для подбора эквивалента ZR нужны исходные данные: мощность, обороты, требуемый момент, передаточное число и монтажное исполнение. По ним специалисты Завода Редукторов предлагают соответствующий типоразмер.
Конкретные номера ZR подбираются индивидуально под задачу — мы не заявляем универсальной таблицы замен. Производитель ZR — ООО «НИИ АТТ» (Челябинск).
| Параметр | Значение |
|---|---|
| Схемы | Соосная / параллельная |
| КПД | Высокий (многоступенчатый) |
| Входные обороты n1 | ≈1450 об/мин |
| Формула момента | T=9550·P·КПД/n2 |
| Формула передачи | i=n1/n2 |
| Параметр | Назначение |
|---|---|
| Мощность P | Тип и размер двигателя |
| Момент T | Нагрузочная способность |
| Передаточное число i | Выходные обороты |
| Монтаж и вал | Установка без переделки |
Цилиндрический мотор-редуктор Tramec и аналог ZR: подбор по КПД, моменту и монтажному исполнению для надёжной замены импортного привода.
Цилиндрические мотор-редукторы выбирают там, где важны высокий КПД и большой ресурс. Передаточное число набирают ступенями, общее отношение i=n1/n2, а момент на выходе T=9550·P·КПД/n2. При равенстве кинематики и совпадении монтажа аналог ZR заменяет Tramec без доработки узла.
Ключ к корректному подбору — полный набор исходных данных: мощность, обороты, требуемый момент, передаточное число и схема монтажа. С учётом сервис-фактора закладывают запас по нагрузке. Завод Редукторов подбирает эквивалент ZR под конкретную задачу, производитель — ООО «НИИ АТТ» (Челябинск).
| Критерий | На что смотреть |
|---|---|
| КПД | Меньше потерь и нагрева |
| Момент | T=9550·P·КПД/n2 |
| Монтаж | Совпадение исполнения |
