Цилиндрические редукторы Transtecno применяют там, где важен высокий КПД и длительная работа под нагрузкой: транспортёры, миксеры, насосы, экструдеры. В отличие от червячных, они эффективнее передают мощность и меньше греются. Разбираем серии, характеристики и подбор аналога редукторов ZR производства ООО «НИИ АТТ» (Челябинск).
Цилиндрическая передача — основа большинства промышленных приводов. Ниже — типы исполнения Transtecno, как читать характеристики и как перейти на аналог ZR, сохранив момент и присоединительные размеры.
Цилиндрические редукторы делятся на соосные (входной и выходной валы на одной оси) и с параллельными валами. Соосные компактны и удобны для встраивания в линию, редукторы с параллельными валами часто выпускаются в насадном исполнении с полым валом.
Количество ступеней (одна, две, три) определяет диапазон передаточных чисел. Многоступенчатое исполнение позволяет получить большое передаточное число при высоком суммарном КПД, что недостижимо для одноступенчатой червячной передачи.
Transtecno предлагает цилиндрические редукторы и мотор-редукторы в алюминиевом и чугунном корпусе. Соосные серии удобны для приводов с ограниченным пространством, серии с параллельными валами — для конвейеров и мешалок с насадным монтажом.
Исполнение выбирается по мощности двигателя, требуемому передаточному числу и способу крепления. Для мотор-редукторов важна совместимость с типоразмером фланца двигателя IEC.
КПД одной ступени цилиндрической передачи достигает 0,97–0,98, а двухступенчатой — порядка 0,94–0,96. Это заметно выше, чем у червячных редукторов, особенно на больших передаточных числах, где червячная передача теряет эффективность.
Высокий КПД означает меньший нагрев, меньшие потери энергии и больший ресурс. Поэтому для длительной работы под постоянной нагрузкой цилиндрический редуктор предпочтительнее червячного.
Основные параметры — выходной крутящий момент, передаточное число и допустимая радиальная нагрузка на вал. Момент на тихоходном валу: T = 9550 · P · КПД / n2, где P в кВт, n2 в об/мин.
Передаточное число i = n1 / n2. При n1 ≈ 1450 об/мин и требуемой выходной частоте вычисляется нужное i, затем по каталогу выбирается ближайший типоразмер с запасом по моменту. Запас закладывают с учётом коэффициента эксплуатации (характера нагрузки и числа пусков).
Цилиндрические редукторы ZR производства ООО «НИИ АТТ» (Челябинск) закрывают тот же диапазон мощностей и передаточных чисел, что и линейка Transtecno, в соосном и параллельном исполнении. Подбор ведётся по крутящему моменту, передаточному числу и присоединительным размерам.
При замене учитывают типоразмер фланца двигателя, диаметр и тип вала, а также способ монтажа. Это позволяет заменить импортный узел без переделки рамы. Конкретные номера ZR мы не подставляем вслепую — соответствие подтверждается по опросному листу.
Цилиндрические редукторы работают в конвейерах, миксерах, насосах, вентиляторах, экструдерах и упаковочных линиях. Там, где нужен высокий КПД, длительный режим работы и большой ресурс, они предпочтительнее червячных.
Для реверсивных приводов и механизмов с частыми пусками цилиндрическое исполнение также выгоднее: отсутствие самоторможения не мешает, а меньший нагрев продлевает срок службы.
| Параметр | Значение |
|---|---|
| КПД одной ступени | 0,97–0,98 |
| КПД двух ступеней | 0,94–0,96 |
| Число ступеней | 1–3 |
| Исполнение | соосное / параллельное |
| Монтаж | лапы, фланец, насадной |
| n2, об/мин | T2 Н·м (≈) |
|---|---|
| 145 | 137 |
| 72 | 277 |
| 36 | 555 |

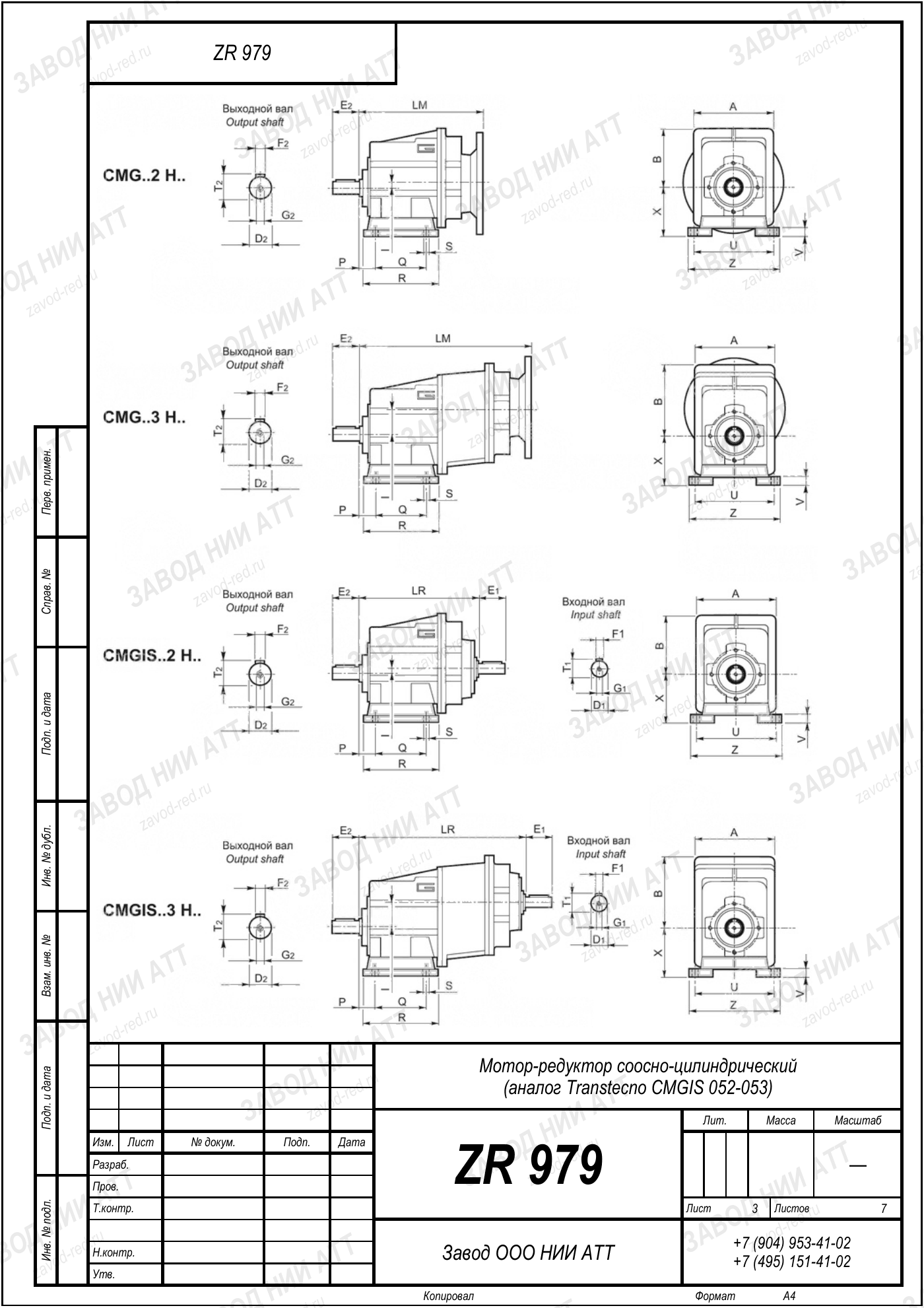

Цилиндрический редуктор Transtecno и аналог ZR: соосные и параллельные исполнения, высокий КПД, подбор замены по моменту и присоединительным размерам.
Цилиндрические редукторы выигрывают у червячных по КПД и ресурсу, поэтому их выбирают для длительной работы под нагрузкой. При подборе считают крутящий момент T = 9550 · P · КПД / n2 и передаточное число i = n1 / n2 при n1 ≈ 1450 об/мин, затем берут типоразмер с запасом по коэффициенту эксплуатации.
Аналог ZR производства ООО «НИИ АТТ» (Челябинск) перекрывает диапазон мощностей и передаточных чисел цилиндрических редукторов Transtecno в соосном и параллельном исполнении. Замена подбирается по присоединительным размерам без переделки привода. Номера подтверждаем по опросному листу, а не вслепую.
| Что уточнить | Зачем |
|---|---|
| Крутящий момент T2 | Определяет типоразмер |
| Передаточное число i | Задаёт выходную частоту |
| Мощность и фланец IEC | Стыковка с двигателем |
| Тип и диаметр вала | Соединение с механизмом |
| Коэффициент эксплуатации | Запас по нагрузке |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
