Цилиндрические мотор-редукторы Varvel применяются там, где важны высокий КПД и большой ресурс: конвейеры, миксеры, насосные и вентиляционные приводы. При переходе на отечественные комплектующие возникает задача подобрать аналог ZR, который встанет на штатное место и сохранит мощность, передаточное число и момент. Разбираем характеристики цилиндрических редукторов Varvel и методику подбора ZR.
Цилиндрическая зубчатая передача отличается от червячной высоким КПД (обычно выше) и способностью передавать большую мощность при том же габарите. Аналог ZR подбирается по мощности двигателя, передаточному числу и присоединительным размерам мотор-редуктора.
В цилиндрическом редукторе зацепление образуют цилиндрические шестерни с параллельными или пересекающимися осями. КПД одной ступени цилиндрической передачи выше, чем у червячной, а потери на трение меньше, поэтому такой редуктор экономичнее в энергоёмких и непрерывных приводах.
Обратная сторона — цилиндрическая пара, как правило, не самотормозящая. Если механизму нужно удержание нагрузки без обратного хода, применяют тормозной двигатель или дополнительный стопор. Этот момент учитывают при замене червячного узла на цилиндрический и наоборот.
Varvel предлагает цилиндрические мотор-редукторы соосного и с параллельными валами исполнения, а также с несколькими ступенями для получения больших передаточных чисел. Соосные компактны и удобны для встройки, исполнения с параллельными валами дают широкий диапазон моментов.
Как и в случае червячных серий, при подборе аналога ZR опираются не на буквенный индекс, а на мощность, число ступеней, суммарное передаточное число и присоединительные размеры. Многоступенчатое исполнение ZR подбирается под требуемый диапазон i.
Высокий КПД цилиндрической передачи снижает потери и нагрев, что напрямую влияет на счета за электроэнергию при круглосуточной работе. Чем меньше потери в редукторе, тем ниже требуемая мощность двигателя для той же полезной нагрузки на выходе.
При расчёте выходного момента КПД входит в формулу напрямую: T = 9550 · P · КПД / n2. Для многоступенчатого цилиндрического редуктора итоговый КПД равен произведению КПД отдельных ступеней, поэтому число ступеней держат минимально необходимым.
Передаточное число мотор-редуктора рассчитывается как i = n1 / n2, где n1 — частота вращения двигателя (при стандартном асинхронном приводе n1 ≈ 1450 об/мин), n2 — требуемая частота на выходе. Отсюда определяют нужное число ступеней и диапазон типоразмера ZR.
Крутящий момент на выходном валу вычисляется по формуле T = 9550 · P · КПД / n2. Именно по этому моменту, а не только по мощности, сверяют аналог: два редуктора одной мощности при разной скорости выхода дают разный момент.

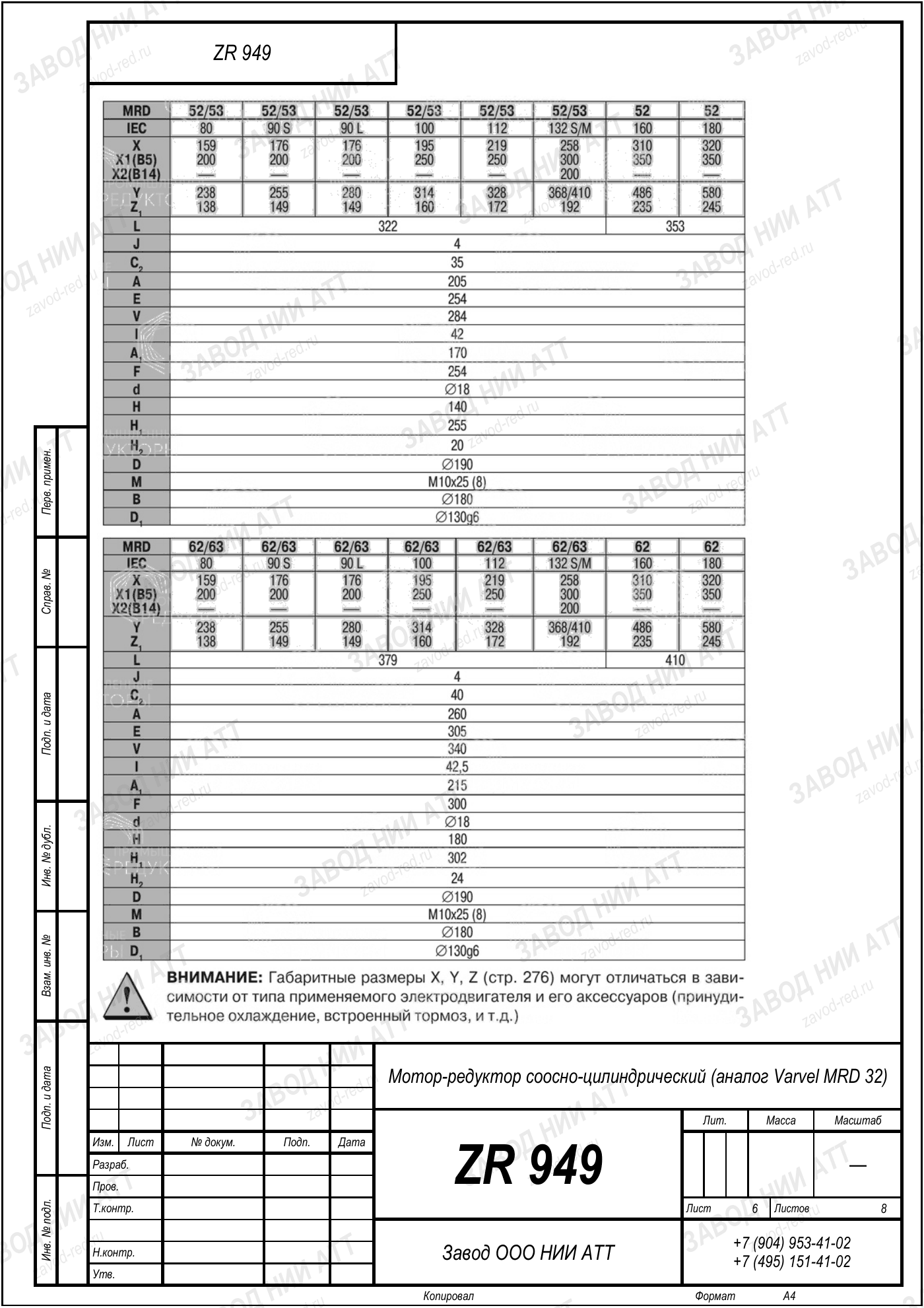

Для подбора нужны: мощность двигателя, передаточное число, тип монтажа (соосный, с параллельными валами, фланцевый или лапный), диаметр и исполнение выходного вала, а также типоразмер входного фланца IEC под электродвигатель.
По этим данным подбирается цилиндрический мотор-редуктор ZR с равной мощностью и совпадающим передаточным числом. Если стандартный двигатель отличается по типоразмеру, применяют переходной фланец или комплектуют редуктор двигателем нужного исполнения. Для быстрого расчёта используйте калькулятор подбора.
Мотор-редуктор поставляется в сборе с электродвигателем или под свободный входной вал с муфтой. При комплектации важны напряжение и схема подключения двигателя, наличие тормоза и класс защиты IP под условия эксплуатации.
Для регулирования скорости мотор-редуктор ZR работает совместно с частотным преобразователем. Это позволяет плавно менять n2 и, при отсутствии точного передаточного числа в ряду, получить требуемую скорость выхода без замены редуктора.
| Параметр | Значение |
|---|---|
| Тип передачи | Цилиндрическая, 1–3 ступени |
| КПД | Выше червячной |
| Самоторможение | Нет (нужен тормоз) |
| Передаточное число | i = n1/n2 |
| Входная частота n1 | ≈1450 об/мин |
| Момент | T = 9550·P·КПД/n2 |
| Данные | Источник |
|---|---|
| Мощность двигателя, кВт | Шильдик |
| Передаточное число | Шильдик / расчёт |
| Тип монтажа | Осмотр установки |
| Выходной вал | Обмер |
| Фланец двигателя | Типоразмер IEC |
Цилиндрический мотор-редуктор Varvel заменяется отечественным аналогом ZR с сохранением мощности, передаточного числа и момента.
Цилиндрическая передача выигрывает у червячной по КПД и ресурсу, поэтому мотор-редукторы Varvel этого типа применяют в непрерывных и энергоёмких приводах. Аналог ZR производства ООО «НИИ АТТ» подбирается по мощности, передаточному числу i = n1 / n2 и присоединительным размерам.
Точность подбора обеспечивает сверка по крутящему моменту T = 9550 · P · КПД / n2, а не только по мощности. Совпадение момента и установочных размеров позволяет установить аналог ZR на штатное место без переделки привода.
| Критерий | Цилиндрический / Червячный |
|---|---|
| КПД | Выше / Ниже |
| Самоторможение | Нет / Да |
| Габарит при равной мощности | Компактнее по мощности / Компактнее по i |
| Аналог ZR | Есть / Есть |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
