Когда спрашивают «чем заменить редуктор Flender», в ответ обычно ждут таблицу соответствия. Но замена упирается не в момент, а в геометрию: диаметр вала, шпоночный паз, диаметр фланца и расположение отверстий. Разбираем, какие размеры снимать и как по ним подбирается аналог.
Сразу о главном. Готовой таблицы «модель %s → типоразмер ZR» мы не публикуем и не выводим её из каталога производителя. Взаимозаменяемость решают присоединительные и габаритные размеры, а не совпадение момента: два редуктора с одинаковым моментом могут не встать на одну плиту. Поэтому по этой марке подбор делает инженер — по шильду, фото узла или габаритному чертежу. Наш аналог ZR считаем под задачу, цена — по запросу.
Два редуктора с одинаковым номинальным моментом могут быть невзаимозаменяемы: у одного вал 40 мм, у другого 45; у одного фланец с четырьмя отверстиями по диаметру 200, у другого — с восемью по 250. Момент говорит только о том, выдержит ли редуктор нагрузку, но не о том, встанет ли он на место.
Поэтому подбор аналога всегда начинается с геометрии и только потом проверяется по нагрузочной способности. Именно в таком порядке, а не наоборот.
Минимальный набор замеров, по которому инженер уже может работать, укладывается в десяток величин. Снимайте штангенциркулем, а не рулеткой: разница между 40 и 42 мм на валу решает всё.
| Размер | Как снять | Зачем |
|---|---|---|
| Диаметр выходного вала | штангенциркуль по цилиндрической части | основная посадка |
| Длина выходного вала | от торца корпуса до конца вала | определяет вылет и посадку полумуфты |
| Шпоночный паз | ширина и глубина | передача момента |
| Диаметр фланца | наружный и по осям отверстий | посадка на машину |
| Число и диаметр отверстий | подсчёт и замер | совпадение крепежа |
| Межосевое расстояние (для лап) | между осями отверстий вдоль и поперёк | посадка на существующую раму |
| Высота оси вала | от опорной плоскости до оси | высотное совпадение привода |
| Диаметр полого вала | внутренний | для насадных исполнений |
Насадные исполнения с полым валом ставятся прямо на вал машины и фиксируются стяжной шайбой либо шпонкой. Такой привод компактнее и не требует муфты, но предъявляет требования к валу машины: допуск на диаметр, шероховатость, отсутствие задиров.
Сплошной вал требует муфты и выставления соосности, зато допускает большее разнообразие компоновок и легче обслуживается. При замене импортного редуктора на наш аналог тип вала менять нежелательно: это тянет за собой переделку узла.
Со стороны двигателя у мотор-редукторов стоит фланец по IEC — стандартный ряд посадочных мест под асинхронные двигатели. Это удобно: двигатель взаимозаменяем между марками, если совпадает типоразмер фланца.
На это стоит опираться при импортозамещении. Даже если сам редуктор придётся менять, двигатель по IEC часто можно оставить свой — экономия и по деньгам, и по срокам.

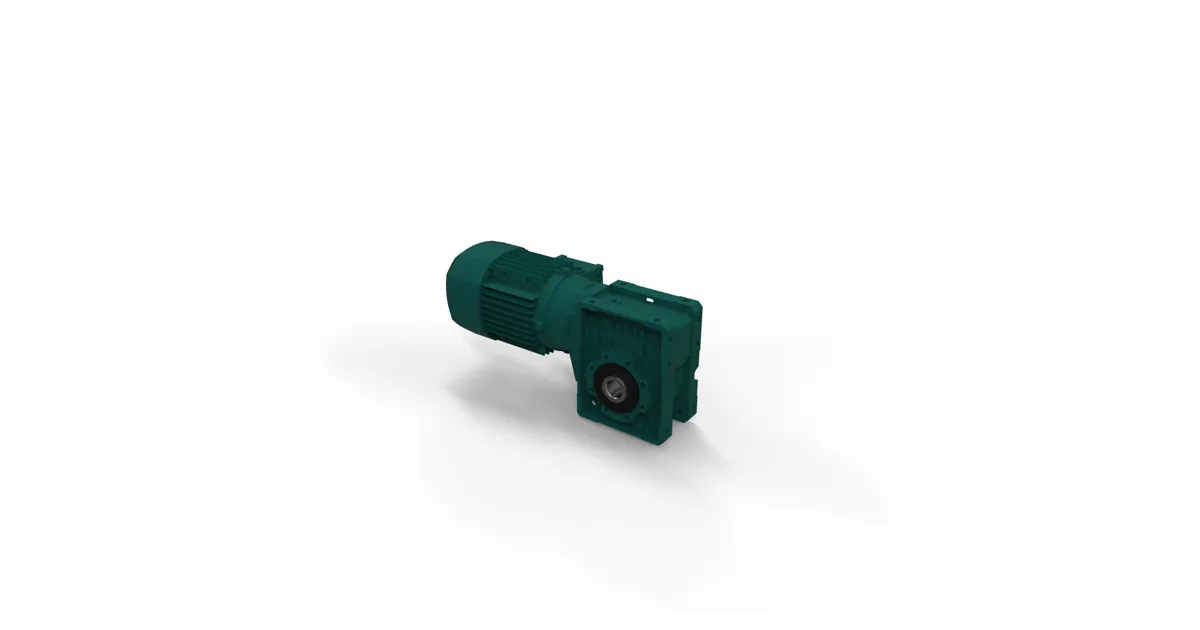

В линейке марки разные серии дают разную геометрию — соосные, плоские и коническо-цилиндрические исполнения отличаются и вылетом вала, и расположением фланца.
| Серия | Что это | Ряд | По каталогу |
|---|---|---|---|
| H1 | Цилиндрический, 1 ступень | 03–13 | момент 3 300–75 700 Н·м, i 1,25…5,6 |
| H2 | Цилиндрический, 2 ступени | 03–14 | момент 3 500–107 000 Н·м, i 6,3…28 |
| H3 | Цилиндрический, 3 ступени | 05–14 | момент 11 600–109 000 Н·м, i 22,4…112 |
| H4 | Цилиндрический, 4 ступени | 07–14 | момент 21 700–113 000 Н·м, i 100…450 |
| B2 | Коническо-цилиндрический, 2 ступени | 04–14 | момент 6 200–101 000 Н·м, i 5…22,4 |
| B3 | Коническо-цилиндрический, 3 ступени | 03–14 | момент 3 600–113 000 Н·м, i 12,5…90 |
| B4 | Коническо-цилиндрический, 4 ступени | 05–14 | момент 11 600–113 000 Н·м, i 80…400 |
| T | Коническо-цилиндрический в разъёмном корпусе | 4–12 | — |
Вы присылаете обозначение с шильда или набор замеров — инженер сверяет их с нашей номенклатурой ZR и говорит один из трёх ответов: встаёт без переделок, встаёт с переходной плитой, не встаёт и нужен другой типоразмер. Третий ответ мы тоже произносим — это честнее, чем продать то, что придётся дорабатывать на месте болгаркой.
Параллельно считаем нагрузочную способность: момент, радиальную нагрузку на выходной вал, тепловую мощность. Собрать предварительный вариант можно и самому в калькуляторе.
| Параметр | Где взять | Зачем нужен |
|---|---|---|
| Полное обозначение с шильда | табличка на корпусе редуктора | определяет серию Flender и типоразмер |
| Мощность и обороты двигателя | шильд двигателя или паспорт привода | задаёт входную ступень и запас |
| Обороты на выходе | технолог или расчёт по механизму | через них считается передаточное число |
| Монтажное положение | по факту установки на объекте | определяет уровень масла и расположение пробок |
| Присоединительные размеры | замер или габаритный чертёж | главное условие взаимозаменяемости |
| Характер нагрузки и режим | технолог, паспорт механизма | через него выбирается сервис-фактор |
Отгружаем по всей России транспортными компаниями, самовывоз — со склада в Челябинске. Оплата по счёту для юридических лиц, для новых клиентов возможна частичная предоплата. На изделия собственного производства ZR даём гарантию 12 месяцев и передаём паспорт с фактическими параметрами. Условия и сроки — на страницах доставки и цен: конкретную стоимость называем после подбора, потому что она зависит от исполнения, передаточного числа и комплектации двигателем.
Не уверены в подборе? Пришлите фото шильдика на zr@zavod-red.ru — инженер прочитает обозначение, сверит присоединительные размеры и пришлёт расчёт. Или соберите вариант сами в калькуляторе подбора: там задаются диапазоны по мощности, оборотам, моменту и передаточному числу.
Часто хватает: по обозначению определяется серия и типоразмер, а по ним — габариты. Если шильд нечитаем, нужны замеры вала, фланца и межосевых расстояний.
Можно, если предусмотреть переходную втулку или заменить полумуфту. Но это дополнительное звено в приводе — лучше подобрать совпадение по валу.
Это промежуточная плита, компенсирующая несовпадение отверстий или высоты оси. Мы её проектируем и изготавливаем, когда прямого совпадения нет.
Если фланец по IEC совпадает — да. Это обычная ситуация при замене мотор-редуктора: меняется редукторная часть, двигатель остаётся.
Потому что взаимозаменяемость — инженерное заключение по габаритам, а не строчка из каталога. Публиковать выдуманное соответствие мы не будем.
Обычно в тот же рабочий день, если есть фото шильда или замеры. Сложные случаи с нестандартной геометрией — до двух дней.
