Характеристики редукторов Rossi: серии, моменты, передаточные

Редукторы Rossi — итальянская механика с широкой линейкой от компактных червячных мотор-редукторов до тяжёлых индустриальных приводов. Чтобы грамотно подобрать или заменить такой узел, нужно понимать структуру серий и рабочие диапазоны. Собрали справочник по типам передач, крутящим моментам, передаточным числам и мощностям Rossi с ориентиром на российские аналоги.

Основные серии редукторов Rossi

Модельный ряд Rossi построен по типу передачи — как и у большинства европейских производителей. Инженеру достаточно определить тип, чтобы понять компоновку и диапазон нагрузок:

Соосные (коаксиальные) цилиндрические — вход и выход на одной оси, компактны по длине, КПД 0,96–0,98;
Параллельные (плоские) цилиндрические — с полым или сплошным валом, для навесного монтажа;
Коническо-цилиндрические — валы под 90°, высокая нагрузочная способность, КПД 0,94–0,97;
Червячные — угол 90°, компактны, частичное самоторможение, КПД 0,7–0,9;
Планетарные — максимальный момент при малых габаритах для тяжёлых приводов.

Диапазоны крутящего момента и мощности

Крутящий момент на выходном валу — главный параметр при подборе. Ориентировочные диапазоны Rossi по типам:

Тип передачи	Момент M₂, Н·м	Мощность, кВт
Червячные	до ~2 000	0,06–15
Соосные цилиндрические	до ~20 000	0,12–200
Коническо-цилиндрические	до ~50 000	0,12–250
Планетарные	десятки тысяч и выше	по типоразмеру

Момент связан с мощностью и оборотами формулой M = 9550·P/n, где P — мощность в кВт, n — обороты в об/мин. При подборе всегда закладывают сервис-фактор (SF) на характер нагрузки: 1,0 для равномерного режима S1, 1,25–1,5 для ударного, 2,0 и выше для тяжёлого пуска и частых реверсов.

Пример червячного редуктора — Характеристики редукторов Rossi — Типовое исполнение червячного привода

Передаточные числа и обороты

Передаточное число i определяет, во сколько раз снижаются обороты и растёт момент: i = n₁/n₂. Типичные диапазоны Rossi:

червячные — i от ~5 до 100 в одной ступени (до нескольких тысяч в комбинированных);
цилиндрические и коническо-цилиндрические — i от ~1,3 до 400 в зависимости от числа ступеней;
для тихоходных приводов конвейеров применяют комбинации ступеней с i свыше 200.

Три числа с шильдика — момент M₂, обороты n₂ и передаточное i — не зависят от фирменного кода и полностью описывают привод для подбора аналога.

Исполнения и монтаж

Rossi выпускается в исполнениях на лапах (B3), с фланцем (B5/B14), с полым валом под шпонку или усадочный диск, с двойным концом вала, с тормозом, с мотором IEC или интегрированным двигателем. Монтажное положение (B3, B5, V1, V5) влияет на объём масла и расположение сапуна. При замене эти признаки повторяют в аналоге, чтобы узел встал без переделки рамы.

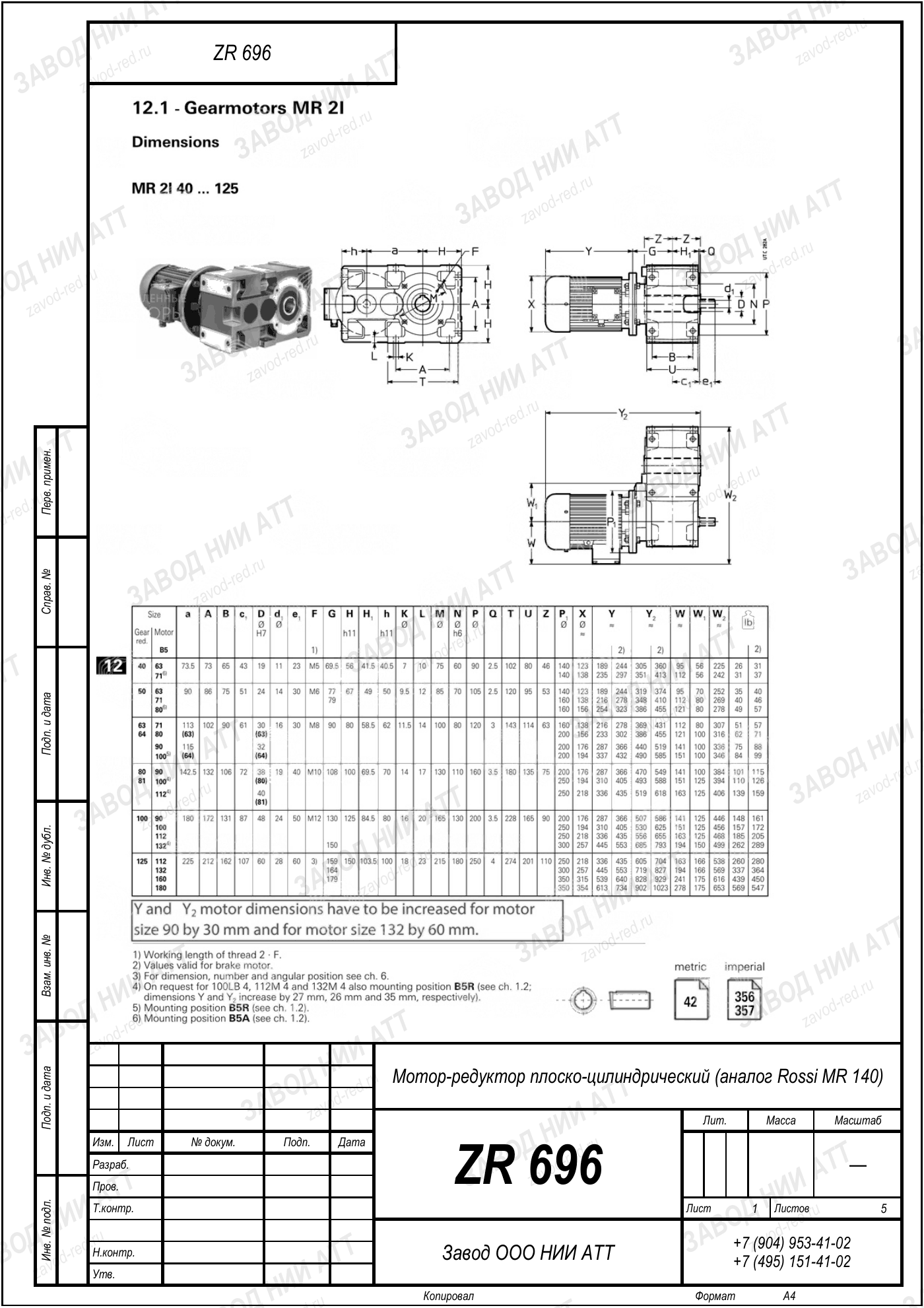

Габаритный чертёж Rossi MR 140, лист 1 — Габаритный и присоединительный чертёж Rossi MR 140, лист 1 · аналог ZR 696 — все чертежи Rossi

Инженер подбирает привод по параметрам задачи — Характеристики редукторов Rossi — Инженер подбирает привод по параметрам задачи

Таблица соответствия российским аналогам

Российская серия ZR повторяет присоединительные и габаритные размеры массовых типоразмеров европейских редукторов, включая Rossi серий червячных, соосных и коническо-цилиндрических. Соответствие определяется по трём параметрам: тип передачи, момент M₂ и передаточное i, а также по монтажу и валу. Подбор эквивалента выполняет калькулятор, готовые сопоставления собраны в разделе аналогов Rossi, а логика замены импорта — на странице импортозамещения. Полный ассортимент — в каталоге.

Вопросы и ответы

Частые вопросы

Какие серии редукторов выпускает Rossi?

Rossi производит соосные (коаксиальные) цилиндрические, параллельные плоские, коническо-цилиндрические, червячные и планетарные редукторы и мотор-редукторы. Тип передачи определяет компоновку валов, диапазон момента и КПД: у цилиндрических 0,96–0,98, у коническо-цилиндрических 0,94–0,97, у червячных 0,7–0,9.

Какой крутящий момент у редукторов Rossi?

Диапазон широкий: червячные — до ~2 000 Н·м, соосные цилиндрические — до ~20 000 Н·м, коническо-цилиндрические — до ~50 000 Н·м, планетарные — десятки тысяч и выше. Момент связан с мощностью формулой M = 9550·P/n. При подборе закладывают сервис-фактор по характеру нагрузки.

Какие передаточные числа у Rossi?

У червячных передач i обычно от 5 до 100 в одной ступени, у цилиндрических и коническо-цилиндрических — от 1,3 до 400 в зависимости от числа ступеней. Для тихоходных приводов конвейеров применяют комбинации с передаточным свыше 200. Точное i указано на шильдике.

Что такое сервис-фактор при подборе редуктора Rossi?

Сервис-фактор (SF) — коэффициент запаса на характер нагрузки. Для равномерного режима S1 берут 1,0, для ударной нагрузки 1,25–1,5, для тяжёлого пуска и частых реверсов 2,0 и выше. Номинальный момент редуктора должен превышать рабочий момент, умноженный на SF.

Как подобрать российский аналог редуктора Rossi по характеристикам?

Нужны три параметра с шильдика — тип передачи, крутящий момент M2 и передаточное число i, а также монтажное исполнение и тип вала. По ним серия ZR подбирается по габаритным и присоединительным размерам. Расчёт делает калькулятор подбора, готовые соответствия — в разделе аналогов Rossi.

Как оформить заказ?

Заявка через сайт, письмо на zr@zavod-red.ru или звонок менеджеру. Для юрлиц — счёт по реквизитам, для частных лиц — оплата картой.

Характеристики редукторов Rossi охватывают червячные (до ~2 000 Н·м), соосные (до ~20 000 Н·м), коническо-цилиндрические (до ~50 000 Н·м) и планетарные серии. Передаточные числа — от 1,3 до 400, мощности — от 0,06 до 250 кВт. Аналог подбирается по типу, моменту M2 и передаточному i.

Подробнее: характеристики и полезные ссылки

Модельный ряд Rossi структурирован по типу передачи, что упрощает подбор аналога: достаточно определить тип, снять с шильдика момент M2, обороты n2 и передаточное i. КПД зависит от типа — у цилиндрических 0,96–0,98, у червячных 0,7–0,9. При расчёте закладывают сервис-фактор на режим нагрузки.

Тип	Момент M₂	КПД
Червячный	до ~2 000 Н·м	0,7–0,9
Соосный	до ~20 000 Н·м	0,96–0,98
Коническо-цилиндрический	до ~50 000 Н·м	0,94–0,97

Подобрать замену Rossi по характеристикам поможет калькулятор подбора или раздел аналогов Rossi. О переходе на российский привод — на странице импортозамещения.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.

Подберём Rossi по характеристикам

Назовите тип, момент и передаточное с шильдика — подберём российский аналог Rossi по габаритам с паспортом и гарантией.
