Характеристики редукторов Tramec: серии, моменты, передаточные

Tramec — итальянский производитель мотор-редукторов (Модена), популярный в России в приводах конвейеров, упаковки, пищевых и складских линий. Чтобы грамотно подобрать или заменить такой привод, нужно понимать его серии, диапазоны момента, передаточных чисел и мощности. Собрали справочник характеристик и соответствие российским аналогам.

Основные серии Tramec

Модельный ряд построен вокруг четырёх типов передачи:

XC 30…130 и K 30…110 — червячные, компактный высокий передаточный, самоторможение;
PA / PC 63…160 — плоские параллельные цилиндрические с полым валом для навесного монтажа;
типоразмеры B/C (71B/80C…225B/200C) — коническо-цилиндрические, валы под 90°, высокий момент;
соосно-цилиндрические мотор-редукторы общепромышленного привода, компактные по длине.

Tramec охватывает малый и средний диапазон мощностей — от долей до десятков кВт. Мотор-редукторы комплектуются двигателями через стандартный фланец IEC, что упрощает замену привода.

Диапазоны момента, мощности, передаточных

Ориентировочные рабочие диапазоны (точные значения — по каталогу и типоразмеру):

Серия	Момент M2	Передаточное i
XC / К (червяк)	до ~1500 Н·м	5–100 (до ~7000 в комбинациях)
соосно-цилиндрические	до ~15 000 Н·м	до ~300
B/C (кон.-цил.)	сотни–тысячи Н·м	до ~200
PA / PC (плоск.)	средний диапазон	до ~300

Мощность двигателей — обычно 0,12…37 кВт. Момент считают по M = 9550·P/n, где P в кВт, n в об/мин. По этой формуле легко проверить, тянет ли выбранный типоразмер нужную нагрузку.

Пример червячного редуктора — Характеристики редукторов Tramec — Типовое исполнение червячного привода

КПД и исполнения

КПД цилиндрических серий высокий — 0,94–0,98, у червячных (XC, К) ниже и зависит от передаточного: 0,7–0,9 при малом i и меньше при большом (растёт самоторможение). Это учитывают при выборе двигателя.

Передаточное i = n1/n2. Червячные серии выгодны компактным высоким i и самоторможением, но проигрывают цилиндрическим по КПД и нагреву. Для тяжёлых непрерывных режимов чаще берут цилиндрические серии.

Монтаж — B3 (лапы), B5/B14 (фланцы), V1 (вертикальный). Валы — сплошные и полые под шпонку или усадочный диск, с моментным рычагом у навесных исполнений. Входной фланец IEC под любой стандартный двигатель.

Как выбрать типоразмер под задачу

Подбор редуктора Tramec (или аналога) идёт от нагрузки на рабочем органе, а не от каталожного номера. Порядок расчёта:

определить требуемые обороты выходного вала n2 и момент M2;
рассчитать передаточное i = n1/n2 под выбранный двигатель;
умножить потребную мощность на сервис-фактор SF (равномерный режим — 1,0–1,25, ударный — до 2,0);
проверить допустимую радиальную нагрузку Fr на выходной вал от цепи или ремня;
для червячной серии учесть падение КПД при большом i — двигатель понадобится мощнее.

Задача	Предпочтительная серия
Компактный высокий i, самоторможение	червячная XC / К
Непрерывный тяжёлый режим, высокий КПД	соосно-цилиндрическая
Угловая компоновка, высокий момент	коническо-цилиндрическая B/C

Такой расчёт гарантирует, что типоразмер выдержит нагрузку с запасом и не перегреется на непрерывном режиме работы.

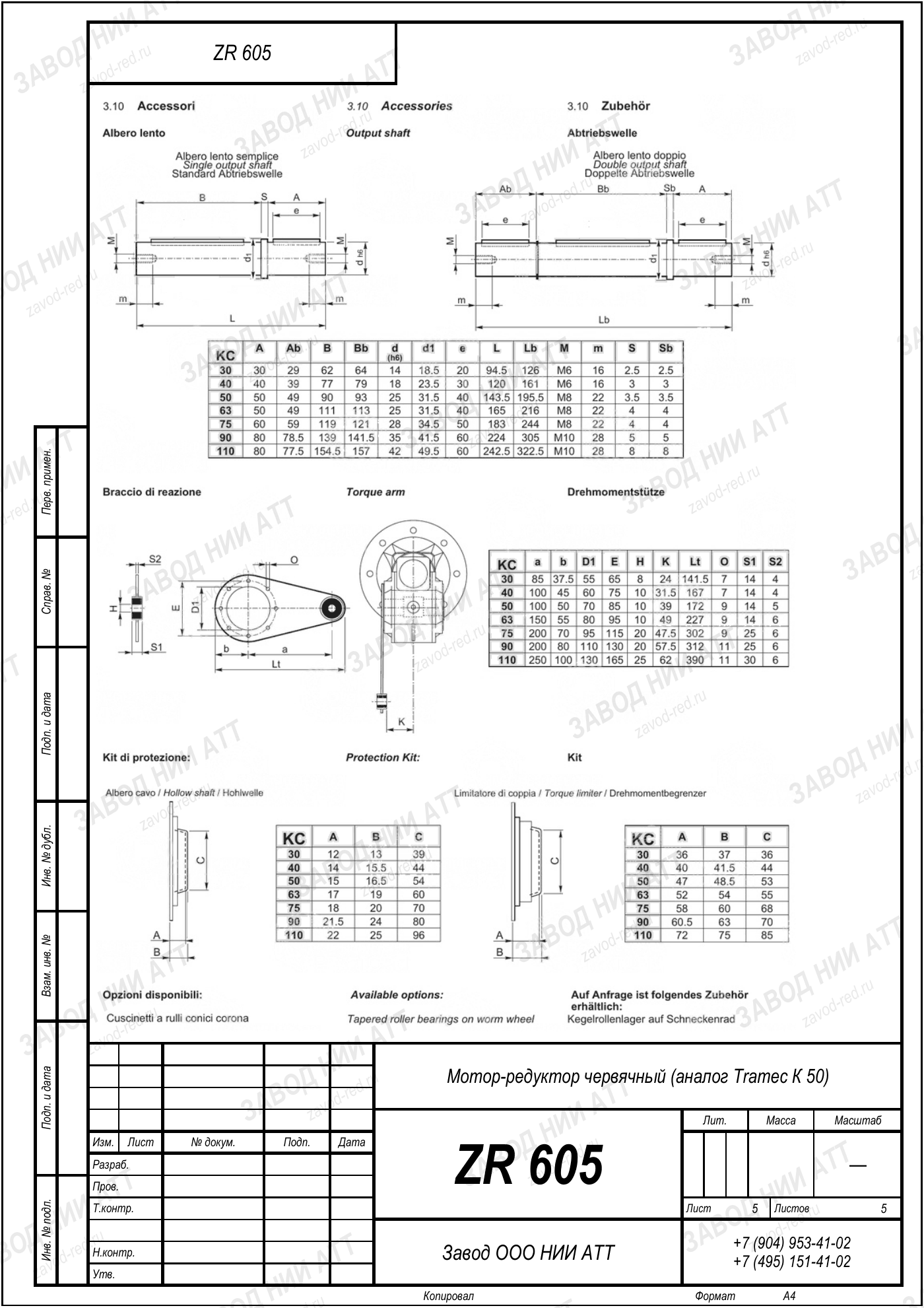

Габаритный чертёж Tramec К 50, лист 5 — Габаритный и присоединительный чертёж Tramec К 50, лист 5 · аналог ZR 605 — все чертежи Tramec

Габаритный и присоединительный чертёж — Характеристики редукторов Tramec — Габаритный и присоединительный чертёж

Российские аналоги Tramec

Для подбора важен тип передачи, момент M2, передаточное i, мощность и монтаж — а не код Tramec. Наш завод (ООО «НИИ АТТ», Челябинск) выпускает редукторы ZR по габаритным и присоединительным размерам импорта:

Тип Tramec	Российский аналог
Червячный XC / К	червячный ZR
Плоский PA / PC	плоский цилиндрический ZR
Коническо-цилиндрический B/C	коническо-цилиндрический

Подобрать типоразмер поможет калькулятор подбора, а условия замены импорта — на странице импортозамещения. Смотрите также аналоги Tramec.

Вопросы и ответы

Частые вопросы

Какие серии редукторов выпускает Tramec?

Основные: XC и К — червячные, PA/PC — плоские параллельные с полым валом, типоразмеры B/C (71B/80C…225B/200C) — коническо-цилиндрические; есть и соосно-цилиндрические. Приставка мотор-редуктора комплектуется двигателем через фланец IEC. Бренд охватывает малый и средний диапазон мощностей.

Какой крутящий момент у редукторов Tramec?

Ориентировочно: червячные XC/К — до ~1500 Н·м, соосные — до ~15 000 Н·м, коническо-цилиндрические — от сотен до тысяч Н·м. Момент на выходе рассчитывается по формуле M = 9550·P/n. Точное значение — по каталогу конкретного типоразмера.

Какие передаточные числа у Tramec?

У червячных серий i обычно 5–100 на ступень (до ~7000 в червячно-цилиндрических комбинациях), у соосных и коническо-цилиндрических — до ~200–300. Фактическое передаточное всегда указано на шильдике вместе с оборотами и моментом на выходе.

Какой КПД у редукторов Tramec?

У цилиндрических серий КПД высокий — 0,94–0,98. У червячных (XC, К) ниже и зависит от передаточного: 0,7–0,9 при малом i, ещё ниже при большом за счёт самоторможения. Для тяжёлых непрерывных режимов выгоднее цилиндрические серии.

Tramec и SEW — это один производитель?

Нет. Tramec — независимый итальянский завод (Модена), SEW-Eurodrive — немецкая компания. Это разные фирмы с разными обозначениями серий, их часто путают. При подборе аналога ориентируются на тип передачи, момент, передаточное и монтаж, снятые с шильдика.

Как подобрать российский аналог Tramec?

По типу передачи, моменту M2, передаточному i, мощности и монтажу. Червячному Tramec соответствует червячный ZR, плоскому PA/PC — плоский цилиндрический, коническо-цилиндрическому — коническо-цилиндрический. Присоединительные размеры совпадают, поэтому замена идёт без переделки. Точный типоразмер — через калькулятор.

Характеристики редукторов Tramec охватывают червячные (XC, К), плоские параллельные (PA/PC) и коническо-цилиндрические (B/C) серии с моментом до ~15 000 Н·м, передаточными до ~300 и мощностями до ~37 кВт. Для подбора аналога важны тип передачи, момент, передаточное и монтаж.

Подробнее: характеристики и полезные ссылки

Tramec — мотор-редукторы малого и среднего диапазона: червячные XC и К для компактного высокого передаточного и самоторможения, плоские PA/PC для навесного монтажа, коническо-цилиндрические для угловой компоновки. Момент считают по M = 9550·P/n, передаточное — по i = n1/n2.

Серия	Момент / i
XC / К	до ~1500 Н·м / i 5–100
соосно-цилиндрические	до ~15 000 Н·м / i до ~300
B/C	сотни–тысячи Н·м / i до ~200

Типоразмер выбирают от нагрузки: считают n2 и M2 на рабочем органе, передаточное i, умножают мощность на сервис-фактор SF и проверяют радиальную нагрузку Fr. Подобрать российский аналог можно через калькулятор подбора или на странице импортозамещения. Смотрите аналоги Tramec и соосные редукторы Завода Редукторов.
