Характеристики редукторов Transtecno: серии и моменты

Чтобы правильно подобрать привод или его замену, нужно знать диапазоны характеристик серий Transtecno редуктора: момент, передаточное число, мощность двигателя и исполнения. Собрали справочник по основным сериям Transtecno и показали, как эти параметры ложатся на российские аналоги ZR по габаритам.

Основные серии Transtecno

Ассортимент Transtecno делится по типу передачи и области применения:

CM / CMR — червячные мотор-редукторы и редукторы под IEC, компактный алюминиевый корпус;
ES / EP — соосно-цилиндрические, высокий КПД и ресурс;
CPC / KRT — коническо-цилиндрические, валы под 90°, высокая нагрузочная способность;
ITC — червячная предступень для больших передаточных;
ECM / линейка DC — мотор-редукторы постоянного тока.

Диапазоны характеристик

Ориентировочные диапазоны по массовым сериям (зависят от типоразмера):

Серия	Момент M₂	Передаточное i
Червячные CM/CMR	до ~500 Н·м	5–100 (с ITC до ~1000)
Соосные ES/EP	до ~1500 Н·м	3–200
Коническо-цилиндр. KRT	до ~3000 Н·м	5–200

Мощность приводных двигателей — ориентировочно от 0,06 до 15 кВт, полюсность 2/4/6 (3000/1500/1000 об/мин). КПД: червячные 0,7–0,9 (падает с ростом i), цилиндрические и коническо-цилиндрические 0,94–0,98.

Точные значения момента и передаточного зависят от типоразмера и берутся с шильдика. Для подбора аналога ключевые данные — тип передачи, M₂, i, обороты n₂ и присоединительный фланец IEC.

Пример червячного редуктора — Характеристики редукторов Transtecno — Типовое исполнение червячного привода

Исполнения и присоединение

Transtecno предлагает фланцы IEC (B5, B14) на входе, полый или сплошной выходной вал, монтаж B3/B5/V1, версии с тормозом и предступенью. У червячных типоразмер задаётся межосевым расстоянием (030–110), что упрощает сравнение с аналогом.

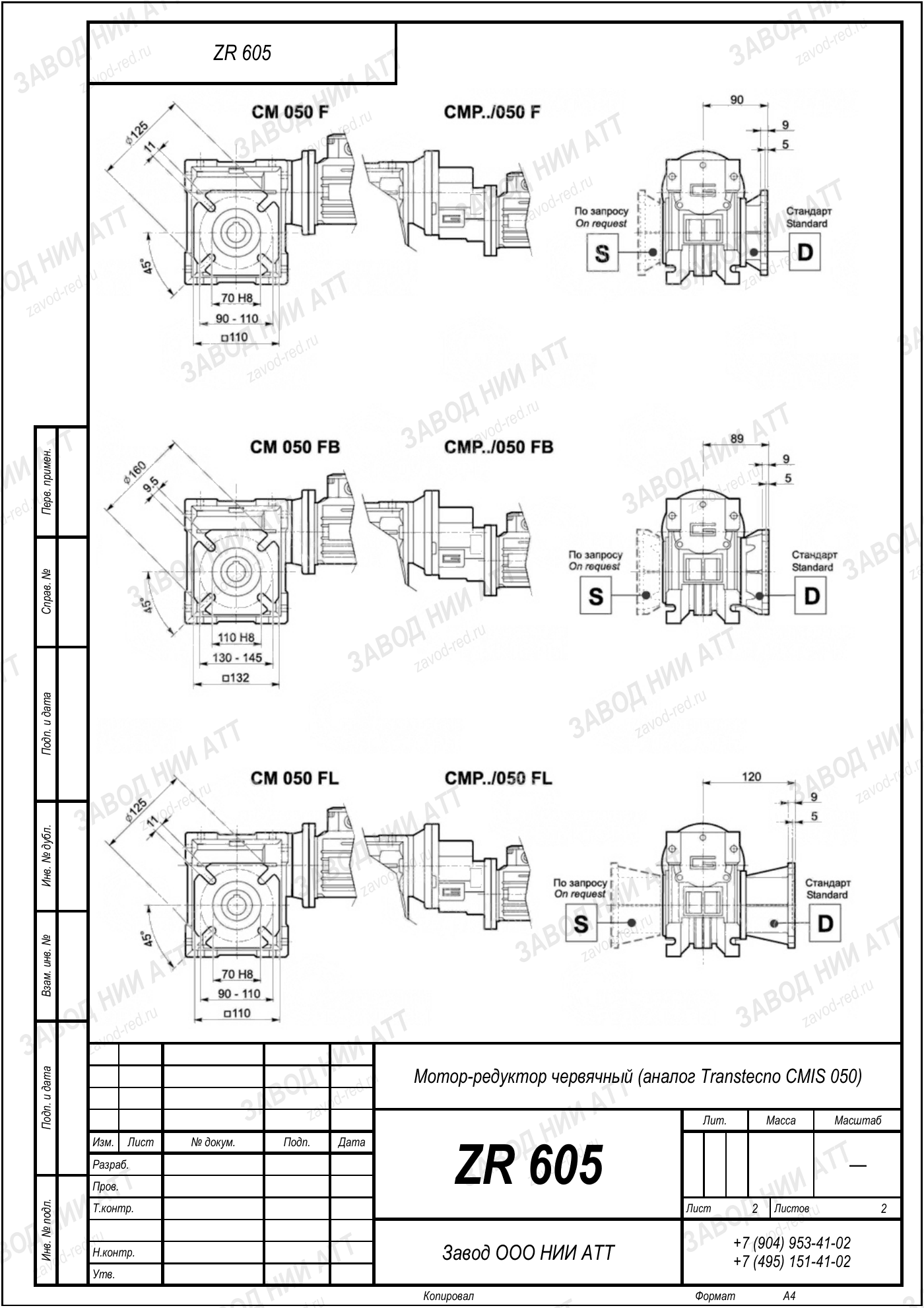

Габаритный чертёж Transtecno CMIS 050, лист 2 — Габаритный и присоединительный чертёж Transtecno CMIS 050, лист 2 · аналог ZR 605 — все чертежи Transtecno

Инженер подбирает привод по параметрам задачи — Характеристики редукторов Transtecno — Инженер подбирает привод по параметрам задачи

Соответствие российским аналогам

Серия ZR перекрывает те же диапазоны момента и передаточных чисел и повторяет присоединительные размеры массовых типоразмеров Transtecno. Соответствие подбирают по трём признакам: тип передачи, рабочие числа (M₂, i, n₂) и геометрия присоединения. Таблицы соответствия — в разделе аналогов Transtecno, подбор — через калькулятор, а замена импорта в целом — на странице импортозамещения.

Вопросы и ответы

Частые вопросы

Какой максимальный момент у редукторов Transtecno?

Зависит от серии: у компактных червячных CM/CMR — ориентировочно до 500 Н·м, у соосных ES/EP — до 1500 Н·м, у коническо-цилиндрических KRT — до 3000 Н·м. Точное значение M₂ указано на шильдике конкретного типоразмера и зависит от передаточного числа.

Какой диапазон передаточных чисел у Transtecno?

У червячных серий i обычно 5–100, с червячной предступенью ITC — до ~1000. У соосных и коническо-цилиндрических i от 3 до 200. Чем выше передаточное у червячной передачи, тем ниже КПД и заметнее эффект самоторможения.

Какой КПД у редукторов Transtecno?

Червячные — 0,7–0,9, причём с ростом передаточного числа КПД падает. Соосно-цилиндрические и коническо-цилиндрические — 0,94–0,98. При подборе аналога важно сохранить тип передачи, иначе изменится момент на выходе под той же мощностью двигателя.

Какие двигатели ставятся на мотор-редукторы Transtecno?

Асинхронные IEC-двигатели мощностью ориентировочно от 0,06 до 15 кВт, полюсность 2/4/6 (3000/1500/1000 об/мин), фланцы B5 и B14. Есть линейка мотор-редукторов постоянного тока. Габарит IEC и полюсность нужны для подбора двигателя к аналогу.

Как найти российский аналог по характеристикам Transtecno?

Определите тип передачи, снимите с шильдика момент M₂, передаточное i, обороты n₂ и присоединительный фланец. По этим данным серия ZR подбирается по габаритам через калькулятор подбора. Аналог перекрывает те же диапазоны и повторяет присоединительные размеры.

Как оформить заказ?

Заявка через сайт, письмо на zr@zavod-red.ru или звонок менеджеру. Для юрлиц — счёт по реквизитам, для частных лиц — оплата картой.

Справочник Transtecno: червячные серии дают момент до ~500 Н·м и i до 100, соосные — до 1500 Н·м, коническо-цилиндрические — до 3000 Н·м. КПД червячных 0,7–0,9, цилиндрических 0,94–0,98. Эти диапазоны перекрывает российская серия ZR по габаритам.

Подробнее: характеристики и полезные ссылки

Серии Transtecno различаются типом передачи и диапазонами: CM/CMR (червячные), ES/EP (соосные), KRT (коническо-цилиндрические), ITC (предступень). Мощность двигателей — 0,06–15 кВт, полюсность 2/4/6. Для подбора аналога нужны тип передачи, момент M₂, передаточное i и присоединительный фланец IEC.

Соответствие российским аналогам — в разделе аналогов Transtecno, подбор — через калькулятор. Ассортимент по типам — в каталоге редукторов, замена импорта — на странице импортозамещения.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.
