Чтобы выбрать Varvel редуктор или подобрать ему замену, нужно ориентироваться в характеристиках серий: какой момент держит корпус, какие передаточные числа, мощности и исполнения доступны. Собрали справочник по сериям Varvel с диапазонами крутящего момента, передаточных чисел и КПД и показали соответствие российским аналогам ZR.

Основные серии Varvel

Модельный ряд Varvel охватывает соосные, коническо-цилиндрические и червячные редукторы, а также вариаторы. Каждая серия рассчитана на свою компоновку:

RS / RT — соосно-цилиндрические (in-line): компактны, высокий КПД, для насосов, конвейеров, смесителей;
RD — цилиндрические с параллельными валами и полым валом: навесной монтаж;
RN / RO / RV — коническо-цилиндрические: валы под 90°, высокая нагрузочная способность;
MRS / VR / VS — червячные и червячно-цилиндрические: угол 90°, самоторможение, компактность;
вариаторы — плавное регулирование оборотов.

Диапазоны момента и передаточных чисел

Ключевые параметры при выборе — крутящий момент M₂ и передаточное число i. Ориентировочные диапазоны по типам передач Varvel:

Серия	Момент M₂, Н·м	Передаточное i
Червячные VR/VS/MRS	до ~1500	5–100 (одноступ.)
Соосные RS/RT	до ~10000	3,5–350
Коническо-цил. RN/RO	до ~10000	5–400
Червячно-цил.	до ~1500	до 1000+

Значения ориентировочные и зависят от типоразмера. Точные предельные моменты и передаточные для конкретного корпуса сверяйте с каталогом и шильдиком — они определяют возможность прямой замены.

Пример червячного редуктора — Характеристики редукторов Varvel — Типовое исполнение червячного привода

Мощность двигателей и КПД

Мотор-редукторы Varvel комплектуются асинхронными двигателями типовым рядом от 0,12 до 15–22 кВт и выше, с числом полюсов 2/4/6 (3000/1500/1000 об/мин). КПД зависит от типа передачи: соосные и коническо-цилиндрические дают 0,96–0,98 на ступень, червячные — 0,7–0,9 и падают с ростом передаточного числа. При расчёте мощности привода это критично: червячный редуктор на большое i отдаёт на вал заметно меньше цилиндрического той же входной мощности.

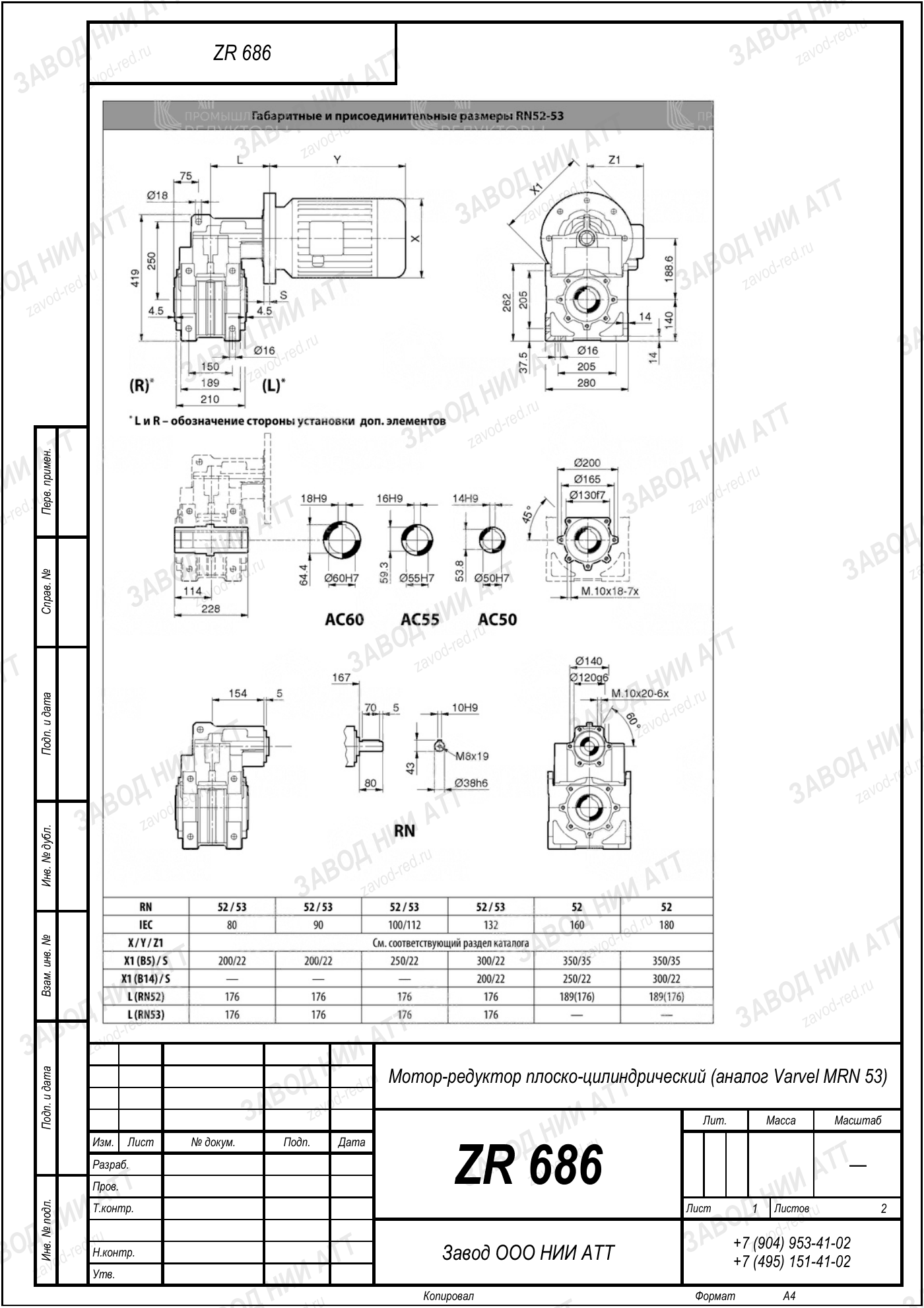

Габаритный чертёж Varvel MRN 53, лист 1 — Габаритный и присоединительный чертёж Varvel MRN 53, лист 1 · аналог ZR 686 — все чертежи Varvel

Габаритный и присоединительный чертёж — Характеристики редукторов Varvel — Габаритный и присоединительный чертёж

Исполнения, монтаж и соответствие ZR

Varvel выпускаются в лаповом (B3), фланцевом (B5, B14) и комбинированном исполнении, с входным фланцем под IEC-двигатель и монтажными положениями B3/B5/V1/V3. Выходной вал — сплошной, полый под шпонку или под усадочный диск. Российская серия ZR повторяет присоединительные и габаритные размеры массовых типоразмеров Varvel по соосным, червячным и коническо-цилиндрическим сериям. Подбор ведут по M₂, n₂, i, мощности и исполнению. Таблицы соответствия и подбор — в разделе аналогов Varvel и на странице импортозамещения.

Вопросы и ответы

Частые вопросы

Какой максимальный крутящий момент у редукторов Varvel?

Ориентировочно червячные серии держат до ~1500 Н·м, соосные RS/RT и коническо-цилиндрические RN/RO — до ~10000 Н·м и выше в крупных типоразмерах. Точный предельный момент зависит от конкретного типоразмера корпуса и режима работы — его сверяют по каталогу и шильдику.

Какие передаточные числа доступны в Varvel?

Червячные одноступенчатые дают i от 5 до 100, червячно-цилиндрические — до 1000 и выше. Соосные серии — от 3,5 до 350, коническо-цилиндрические — 5–400. Для очень больших передаточных чисел применяют комбинированные червячно-цилиндрические схемы.

Какой КПД у редукторов Varvel?

КПД зависит от типа передачи: соосные и коническо-цилиндрические серии дают 0,96–0,98 на ступень, червячные — 0,7–0,9 и заметно ниже с ростом передаточного числа. Поэтому при выборе червячного редуктора на большое i закладывают запас по мощности двигателя.

Какие мощности двигателей у мотор-редукторов Varvel?

Типовой ряд асинхронных двигателей — от 0,12 до 15–22 кВт и выше, с числом полюсов 2, 4 или 6 (3000, 1500, 1000 об/мин). Габарит двигателя привязан к стандарту IEC, что позволяет подобрать российский двигатель к аналогу по фланцу и полюсности.

Как выбрать типоразмер Varvel под нагрузку?

Определяют требуемый момент на выходе M₂, обороты n₂ и мощность, закладывают сервис-фактор под режим (S1–S8, ударность, число пусков) и подбирают типоразмер с запасом. Для замены существующего Varvel берут параметры с шильдика и подбирают аналог по габаритам.

Есть ли российские аналоги характеристик Varvel?

Да. Серия ZR повторяет присоединительные и габаритные размеры массовых типоразмеров Varvel по соосным, червячным и коническо-цилиндрическим сериям. Подбор ведут по моменту M₂, оборотам n₂, передаточному i, мощности и исполнению — аналог встаёт на штатное место без переделки.

Характеристики редукторов Varvel охватывают соосные (i 3,5–350, момент до ~10000 Н·м), коническо-цилиндрические и червячные серии (i до 1000, момент до ~1500 Н·м). КПД соосных 0,96–0,98, червячных 0,7–0,9. По этим параметрам подбирают российский аналог ZR.

Подробнее: характеристики и полезные ссылки

Модельный ряд Varvel построен по типам передач: соосные RS/RT, коническо-цилиндрические RN/RO, червячные MRS/VR/VS и вариаторы. Ключевые характеристики для выбора и подбора аналога — крутящий момент M₂, передаточное число i, мощность двигателя и КПД, зависящий от типа передачи.

Серия	КПД (ориентир)
Соосные RS/RT	0,96–0,98 на ступень
Коническо-цилиндрические	0,94–0,97
Червячные	0,7–0,9

Российский аналог по характеристикам Varvel подбирают через калькулятор подбора и на странице импортозамещения. Смотрите аналоги Varvel и каталог редукторов Завода Редукторов.
