Характеристики редукторов Yilmaz: серии, моменты, передаточные

Yilmaz Reduktor — турецкий производитель мотор-редукторов и редукторов, широко представленный в России в приводах конвейеров, упаковки, пищевых и складских линий. Чтобы грамотно подобрать или заменить такой привод, нужно понимать его серии, диапазоны момента, передаточных чисел и мощности. Собрали справочник характеристик и соответствие российским аналогам.

Основные серии Yilmaz

Модельный ряд построен вокруг четырёх типов передачи. Код серии определяет геометрию и характеристики:

RD / MRD — соосно-цилиндрические, компактные по длине, для общепромышленного привода;
RV / MRV — червячные, угол 90°, частичное самоторможение, компактный высокий передаточный;
MRT — коническо-цилиндрические, валы под 90°, высокий момент;
MRP — плоские параллельные цилиндрические с полым валом для навесного монтажа.

Приставка M означает мотор-редуктор (в сборе с двигателем). Yilmaz охватывает преимущественно малый и средний диапазон мощностей — от долей до десятков кВт.

Диапазоны момента, мощности, передаточных

Ориентировочные рабочие диапазоны (точные значения — по каталогу и типоразмеру):

Серия	Момент M2	Передаточное i
RV/MRV (червяк)	до ~2000 Н·м	7,5–100 (до ~3600 в двухступ.)
RD/MRD (соосн.)	до ~15 000 Н·м	до ~300
MRT (кон.-цил.)	десятки–тысячи Н·м	до ~200
MRP (плоск.)	средний диапазон	до ~300

Мощность двигателей — обычно от 0,12 до ~45 кВт в мотор-редукторных исполнениях. Момент считают по M = 9550·P/n, где P в кВт, n в об/мин.

Пример червячного редуктора — Характеристики редукторов Yilmaz — Типовое исполнение червячного привода

КПД и исполнения

КПД цилиндрических серий (RD, MRT) высокий — 0,94–0,98, у червячных (RV) ниже и сильно зависит от передаточного: 0,7–0,9 при малом i и ниже при большом (растёт самоторможение). Это учитывают при выборе двигателя.

Передаточное i = n1/n2. Червячные серии выгодны компактным высоким i и самоторможением, но проигрывают цилиндрическим по КПД и нагреву. Для тяжёлых непрерывных режимов чаще берут RD или MRT.

Монтаж — B3 (лапы), B5/B14 (фланцы), V1 (вертикальный). Валы — сплошные и полые под шпонку или усадочный диск. Входной фланец IEC позволяет ставить любой стандартный двигатель.

Как выбрать типоразмер под задачу

Выбор редуктора Yilmaz (или его аналога) идёт от нагрузки, а не от каталожного номера. Порядок расчёта:

определить требуемые обороты выходного вала n2 и момент M2 на рабочем органе;
рассчитать передаточное i = n1/n2 под выбранный двигатель;
умножить потребную мощность на сервис-фактор SF по режиму (равномерный — 1,0–1,25, ударный — до 2,0);
проверить допустимую радиальную нагрузку на выходной вал (Fr) от цепи или ремня;
для червячной серии учесть КПД: при большом i он падает, и двигатель нужен мощнее.

Задача	Предпочтительная серия
Компактный высокий i, самоторможение	червячная RV/MRV
Непрерывный тяжёлый режим, высокий КПД	соосная RD/MRD
Угловая компоновка, высокий момент	коническо-цилиндрическая MRT

Такой подход гарантирует, что типоразмер выдержит нагрузку с запасом и не перегреется на непрерывном режиме.

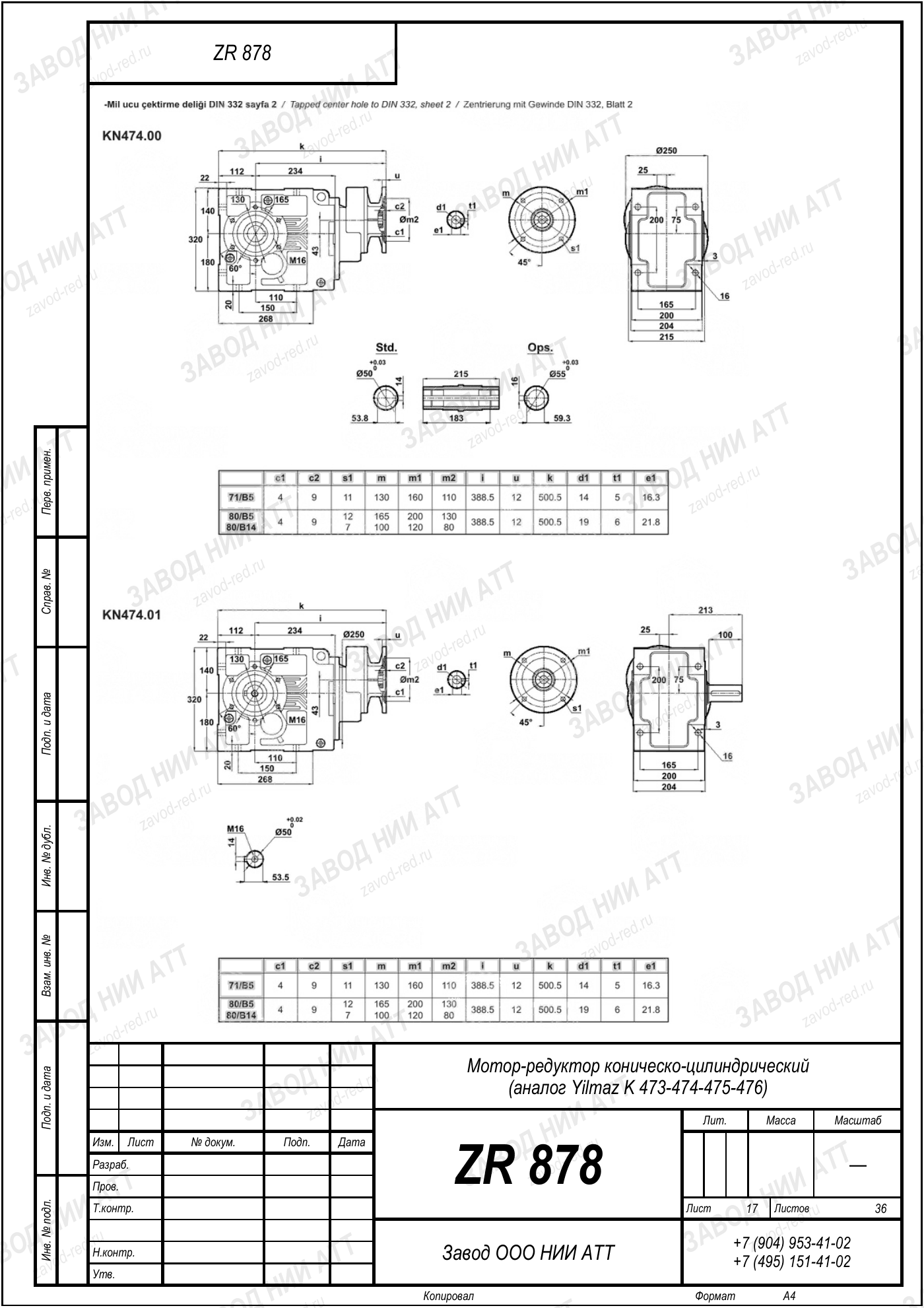

Габаритный чертёж Yilmaz K 473 474 475 476, лист 17 — Габаритный и присоединительный чертёж Yilmaz K 473 474 475 476, лист 17 · аналог ZR 878 — все чертежи Yilmaz

Габаритный и присоединительный чертёж — Характеристики редукторов Yilmaz — Габаритный и присоединительный чертёж

Российские аналоги Yilmaz

Для подбора важен тип передачи, момент M2, передаточное i, мощность и монтаж — а не код Yilmaz. Наш завод (ООО «НИИ АТТ», Челябинск) выпускает редукторы ZR по габаритным и присоединительным размерам импорта:

Тип Yilmaz	Российский аналог
Червячный RV/MRV	червячный ZR
Соосный RD/MRD	соосный редуктор
Коническо-цилиндрический MRT	коническо-цилиндрический

Подобрать типоразмер поможет калькулятор подбора, а условия замены импорта — на странице импортозамещения. Смотрите также аналоги Yilmaz.

Вопросы и ответы

Частые вопросы

Какие серии редукторов выпускает Yilmaz?

Основные: RD/MRD — соосно-цилиндрические, RV/MRV — червячные, MRT — коническо-цилиндрические, MRP — плоские параллельные с полым валом. Приставка M означает мотор-редуктор в сборе с двигателем. Бренд охватывает малый и средний диапазон мощностей общепромышленного назначения.

Какой крутящий момент у редукторов Yilmaz?

Ориентировочно: червячные RV/MRV — до ~2000 Н·м, соосные RD/MRD — до ~15 000 Н·м, коническо-цилиндрические MRT — от десятков до тысяч Н·м. Момент на выходе рассчитывается по формуле M = 9550·P/n. Точное значение — по каталогу конкретного типоразмера.

Какие передаточные числа у Yilmaz?

У червячных серий i обычно 7,5–100 на ступень (до ~3600 в двухступенчатых комбинациях), у соосных и коническо-цилиндрических — до ~200–300. Фактическое передаточное всегда указано на шильдике вместе с оборотами и моментом на выходе.

Какой КПД у редукторов Yilmaz?

У цилиндрических серий (RD, MRT) КПД высокий — 0,94–0,98. У червячных (RV) ниже и зависит от передаточного: 0,7–0,9 при малом i, ещё ниже при большом (за счёт самоторможения). Для тяжёлых непрерывных режимов выгоднее цилиндрические серии.

Какая мощность двигателей у мотор-редукторов Yilmaz?

Обычно от 0,12 до примерно 45 кВт в мотор-редукторных исполнениях. Входной фланец IEC позволяет ставить любой стандартный электродвигатель нужной мощности и полюсности. Мощность связана с моментом и оборотами формулой M = 9550·P/n.

Как подобрать российский аналог Yilmaz?

По типу передачи, моменту M2, передаточному i, мощности и монтажу. Червячному Yilmaz соответствует червячный ZR, соосному — соосный, коническо-цилиндрическому — коническо-цилиндрический. Присоединительные размеры совпадают, поэтому замена идёт без переделки. Точный типоразмер подбирают через калькулятор.

Характеристики редукторов Yilmaz охватывают червячные (RV/MRV), соосно-цилиндрические (RD/MRD) и коническо-цилиндрические (MRT) серии с моментом до ~15 000 Н·м, передаточными до ~300 и мощностями до ~45 кВт. Для подбора аналога важны тип передачи, момент, передаточное и монтаж.

Подробнее: характеристики и полезные ссылки

Yilmaz — мотор-редукторы малого и среднего диапазона: соосные для общепромышленного привода, червячные для компактного высокого передаточного и самоторможения, коническо-цилиндрические для угловой компоновки. Момент считают по M = 9550·P/n, передаточное — по i = n1/n2.

Серия	Момент / i
RV/MRV	до ~2000 Н·м / i 7,5–100
RD/MRD	до ~15 000 Н·м / i до ~300
MRT	десятки–тысячи Н·м / i до ~200

Типоразмер выбирают от нагрузки: считают n2 и M2 на рабочем органе, передаточное i, умножают мощность на сервис-фактор SF и проверяют радиальную нагрузку Fr. Подобрать российский аналог можно через калькулятор подбора или на странице импортозамещения. Смотрите аналоги Yilmaz и соосные редукторы Завода Редукторов.
