Редуктор для комбикормового завода: выбор привода

Комбикормовый завод — это транспортная и измельчительная механика в облаке органической пыли: нории, шнеки, дробилки, смесители и главный энергоёмкий узел — пресс-гранулятор. Редуктор для комбикормового завода выбирают с защитой от пыли, взрывобезопасностью зон и запасом момента. Разберём приводы и замену импорта аналогом ZR.

Приводы комбикормового производства

Технология «приёмка — измельчение — дозирование — смешивание — гранулирование» опирается на приводы:

Нории (ковшовые элеваторы) — вертикальный подъём зерна, коническо-цилиндрические мотор-редукторы;
Шнековые и цепные транспортёры — горизонтальный и наклонный транспорт, соосные приводы;
Молотковые дробилки — измельчение, высокие обороты и ударная нагрузка;
Смесители (горизонтальные лопастные, шнековые) — большой момент на малых оборотах;
Пресс-грануляторы — самый мощный привод завода, момент на матрице очень высок.

Среда: пыль и взрывоопасность

Органическая пыль зерна и жмыха — абразивна и взрывоопасна. Требования к приводу:

защита не ниже IP65, для запылённых зон — IP66;
во взрывоопасных зонах — двигатели и оборудование в исполнении Ex по классификации зон;
уплотнения, не пропускающие пыль внутрь корпуса и масло наружу;
стойкость к абразиву — усиленные подшипники и качественные манжеты;
термоконтроль на грануляторе — узел работает под большой нагрузкой непрерывно.

Нории и грануляторы часто требуют защиты от обратного хода и перегруза. На норию ставят обратный тормоз (или встроенный стопор), на гранулятор — контроль момента: подпрессовка матрицы может резко поднять нагрузку и сломать привод.

Пример коническо-цилиндрического редуктора — Выбор редуктора для комбикормового завода — Типовое исполнение коническо-цилиндрического привода

Типы редукторов для комбизавода

Механизм	Тип редуктора
Нория	коническо-цилиндрический со стопором обратного хода
Шнек, транспортёр	соосный мотор-редуктор
Дробилка	цилиндрический, SF повышенный
Смеситель	цилиндрический, коническо-цилиндрический
Гранулятор	цилиндрический тихоходный большого момента

Для норий и смесителей подходят коническо-цилиндрические, для шнеков — соосные, для грануляторов — тихоходные цилиндрические. Ассортимент — в каталоге, подбор — на странице расчёта.

Отдельно учитывайте пусковые нагрузки: загруженная нория или заполненный шнек трогаются под полной нагрузкой, а не вхолостую. Пусковой момент заметно превышает рабочий, поэтому двигатель и редуктор подбирают с запасом, а для тяжёлого пуска применяют устройства плавного пуска или двигатели с повышенным пусковым моментом.

Как подобрать редуктор для комбизавода

Классифицируйте механизм: вертикальный подъём (нория), горизонтальный транспорт (шнек), измельчение (дробилка) или гранулирование. От этого зависят тип передачи, наличие стопора обратного хода и сервис-фактор. Снимите с шильдика M₂, n₂, i и мощность, зафиксируйте монтаж и тип вала. Оцените запылённость и класс взрывоопасной зоны.

Для норий обязателен стопор обратного хода, для грануляторов — контроль перегруза, так как подпрессовка матрицы резко поднимает момент. Учитывайте, что зерновая пыль абразивна: следите за чистотой сапуна и качеством уплотнений. При замене импортного привода сохраняйте фланец и вал, а для нории — направление стопора обратного хода.

Сведём ключевые параметры подбора в короткий чек-лист — по нему удобно сверяться перед запросом или расчётом:

Механизм	нория/шнек/дробилка/гранулятор
Нория	стопор обратного хода
Зона	IP65–IP66, Ex в опасных зонах
Момент	M₂, n₂, i с шильдика

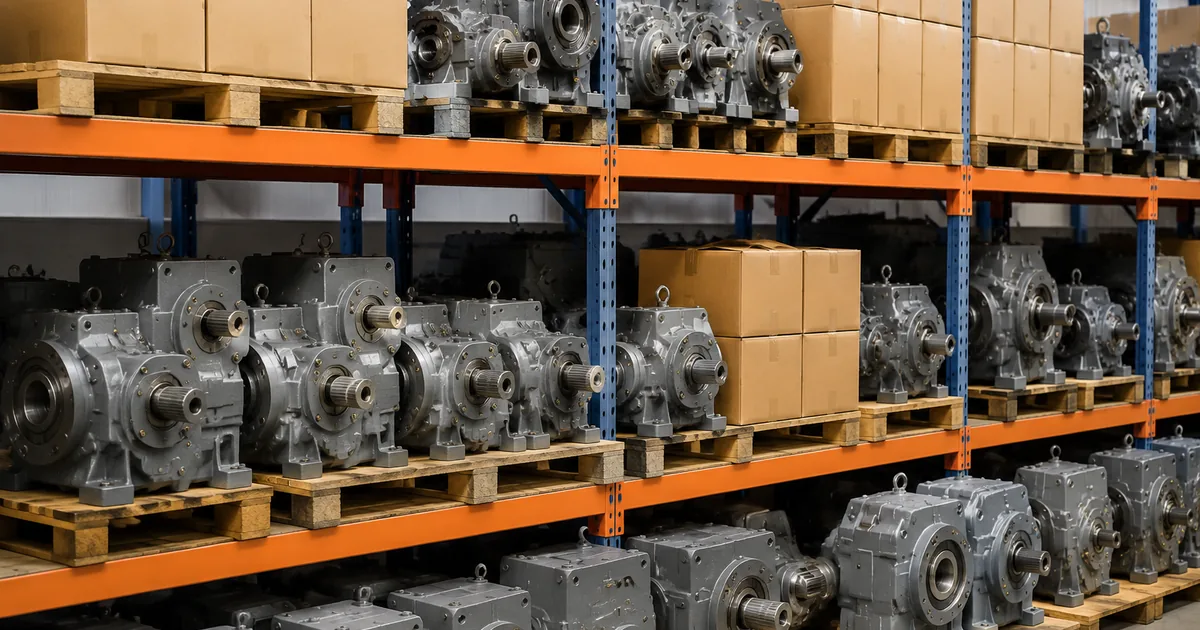

Складской запас типовых исполнений — Выбор редуктора для комбикормового завода — Складской запас типовых исполнений

Типовые ошибки при подборе для комбизавода

На комбикормовом заводе чаще всего ошибаются так:

ставят норию без стопора обратного хода — гружёная лента идёт назад при остановке;
не учитывают взрывоопасность зерновой пыли и ставят обычное оборудование;
подбирают гранулятор без запаса и контроля перегруза;
забывают про пусковой момент загруженной нории и шнека.

Габаритный чертёж SEW K47, лист 3 — Габаритный и присоединительный чертёж SEW K47, лист 3 · аналог ZR 848 — все чертежи SEW

Замена импортных приводов

На комбизаводах распространены SEW, NORD, Bonfiglioli, Watt Drive. Мы (Завод Редукторов) делаем аналоги ZR по габаритным и присоединительным размерам, поэтому привод нории, шнека или гранулятора меняется без переделки рамы. По шильдику калькулятор подбора находит эквивалент. О замене импорта — на странице импортозамещения, отраслевые решения — в разделе отраслей.

Вопросы и ответы

Частые вопросы

Зачем норие нужен стопор обратного хода?

При остановке загруженной нории столб зерна тянет ленту вниз и раскручивает привод в обратную сторону. Стопор обратного хода (встроенный или внешний) удерживает механизм, предотвращая просыпь продукта и повреждение привода и лент.

Какая защита нужна из-за зерновой пыли?

Органическая пыль абразивна и взрывоопасна, поэтому редукторы берут с защитой IP65–IP66, а во взрывоопасных зонах применяют оборудование в Ex-исполнении. Уплотнения не должны пропускать пыль внутрь и масло наружу.

Какой редуктор ставят на пресс-гранулятор?

Гранулятор — самый мощный привод завода: матрица создаёт очень большой момент. Применяют тихоходные цилиндрические редукторы большого момента с запасом и контролем перегруза, поскольку подпрессовка резко поднимает нагрузку.

Какой сервис-фактор брать для дробилок комбизавода?

Молотковые дробилки дают ударную нагрузку и работают непрерывно, поэтому сервис-фактор закладывают повышенный — ориентировочно SF 1,5–2,0 в зависимости от режима пусков и характера сырья.

Можно ли заменить импортный привод нории российским?

Да. Мы делаем аналоги ZR по габаритным и присоединительным размерам массовых типоразмеров SEW, NORD, Bonfiglioli. По моменту, передаточному, монтажу и наличию стопора обратного хода подбирается эквивалент без переделки узла.

Как выбрать редуктор для нории по производительности?

Отталкиваются от требуемой скорости ленты и высоты подъёма: они задают обороты выходного вала и момент на приводном барабане. По ним подбирают передаточное число и типоразмер, добавляя стопор обратного хода и запас на пусковую нагрузку загруженной нории.

Редуктор для комбикормового завода выбирают под нории (со стопором обратного хода), шнеки, дробилки, смесители и грануляторы — с защитой IP65–IP66 от абразивной зерновой пыли и контролем перегруза. Аналоги ZR заменяют SEW, NORD и Bonfiglioli.

Подробнее: характеристики и полезные ссылки

Комбикормовое производство — транспортная и измельчительная механика в пыльной взрывоопасной среде. Ключевые критерии — защита от пыли, стопор обратного хода на нориях, запас момента и контроль перегруза на грануляторе.

Параметр	Рекомендация для комбизавода
Защита	IP65–IP66, Ex в опасных зонах
Нории	стопор обратного хода
Гранулятор	тихоходный, контроль момента

Подобрать привод поможет калькулятор. Замена импорта — на странице импортозамещения, решения по отраслям — в разделе отрасли, ассортимент — в каталоге.
