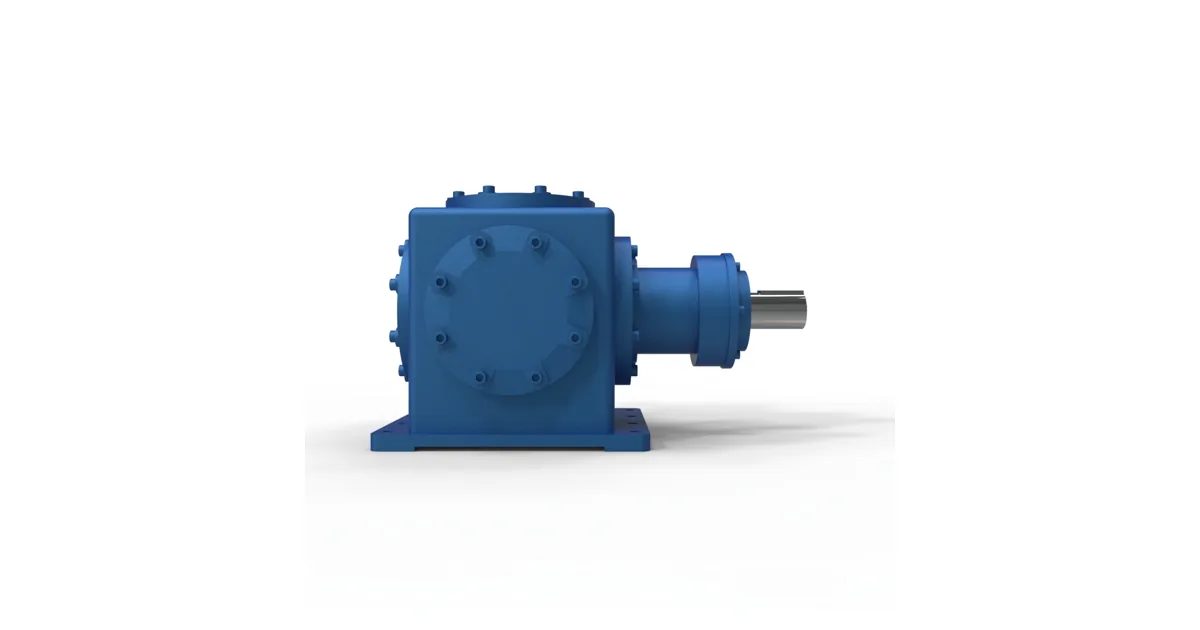

Коническо-цилиндрический редуктор выбирают ради углового привода без потери эффективности: его КПД близок к чисто цилиндрическому и намного выше червячного при том же угле валов. Но реальный КПД зависит от конической ступени, масла и регулировки пятна контакта, и небрежность на любом из этих этапов съедает проценты. Разберём типичные значения, откуда берутся потери, как масло и температура влияют на эффективность и как сохранить паспортный КПД на протяжении всего срока службы.
КПД коническо-цилиндрического редуктора определяется числом ступеней. Коническая пара со спиральным зубом имеет высокий КПД, близкий к цилиндрической ступени:
| Коническая ступень | 0,97–0,98 |
|---|---|
| Цилиндрическая ступень | 0,96–0,98 |
| Двухступенчатый (кон.+цил.) | 0,94–0,96 |
| Трёхступенчатый | 0,92–0,95 |
Для сравнения: червячный редуктор с тем же углом валов 90° даёт лишь 0,7–0,9. Именно ради высокого КПД при угловой компоновке выбирают коническо-цилиндрическую схему.
Потери мощности складываются из нескольких источников:
Вся потерянная мощность превращается в тепло, поэтому КПД напрямую связан с нагревом корпуса.
Как и у цилиндрического редуктора, класс вязкости масла критичен: слишком вязкое увеличивает гидравлические потери, слишком жидкое не держит плёнку, перелив уровня добавляет потери на перемешивание. Перегрев истончает масляную плёнку и повышает износ. Рабочая температура корпуса обычно до 70–80 °C. Оптимальны рекомендованное масло и точный уровень.
КПД редуктора напрямую определяет требуемую мощность двигателя. Если на выходе нужна мощность Pвых, двигатель подбирают с учётом потерь: Pдв = Pвых / КПД. Разница между схемами наглядна на цифрах:
| Схема | Двигатель под 10 кВт на выходе |
|---|---|
| Коническо-цилиндрический (0,95) | ~10,5 кВт |
| Червячный (0,75) | ~13,3 кВт |
На больших мощностях и круглосуточной работе (режим S1) эта разница выливается в заметную экономию электроэнергии за год. Поэтому для нагруженного непрерывного привода коническо-цилиндрическую схему предпочитают червячной не только из-за угловой компоновки, но и из-за экономики эксплуатации.
Практические меры: залить масло нужного класса и уровня, обеспечить обкатку, правильно выставить пятно контакта конической пары, не допускать перегруза и перегрева, следить за подшипниками. Коническо-цилиндрические редукторы сохраняют высокий КПД при угловой компоновке. Термины — в глоссарии. При замене импортного агрегата российские аналоги повторяют габариты; подобрать поможет калькулятор подбора, вопросы замены импорта — на странице импортозамещения.
КПД коническо-цилиндрического редуктора — 0,92–0,96 по числу ступеней: коническая пара со спиральным зубом даёт 0,97–0,98. Это намного выше червячного редуктора с тем же углом валов, а потери зависят от масла и пятна контакта.
Чтобы сохранить КПД коническо-цилиндрического редуктора, важны правильное масло, точный уровень и корректная регулировка пятна контакта конической пары. Каждый процент потерь уходит в нагрев корпуса.
| Исполнение | КПД |
|---|---|
| 2 ступени | 0,94–0,96 |
| 3 ступени | 0,92–0,95 |
Реальный КПД чуть ниже табличного из-за потерь в конических роликоподшипниках, уплотнениях и на разбрызгивание масла, а неправильное пятно контакта конической пары дополнительно его снижает. Тем не менее коническо-цилиндрическая схема остаётся вдвое эффективнее по потерям, чем червячная при том же угле валов 90°, что и делает её выбором для нагруженного углового привода. Экономия проявляется на длинной дистанции: при круглосуточной работе меньшие потери мощности оборачиваются заметно меньшим счётом за электроэнергию за год, окупая более высокую цену агрегата.
Подобрать эффективный редуктор или аналог импорта поможет калькулятор подбора. Смотрите каталог и раздел импортозамещения.
