Коэффициент полезного действия (КПД) показывает, какая доля подведённой мощности доходит до выходного вала, а какая теряется на трение и нагрев. От типа передачи КПД меняется в разы, и это напрямую влияет на выбор двигателя и типоразмера редуктора.
Разберём типичные диапазоны КПД для основных типов передач, объясним, откуда берутся потери, и покажем, как КПД входит в формулу подбора крутящего момента для редукторов ZR.
КПД редуктора — это отношение полезной мощности на выходном валу к мощности, подведённой на входе. Разница уходит в потери: трение в зубчатом зацеплении, потери в подшипниках, размешивание и разбрызгивание масла, уплотнения.
Для многоступенчатых редукторов общий КПД равен произведению КПД отдельных ступеней. Поэтому две одинаково эффективные ступени с КПД 0,98 дают общий КПД около 0,96, и с ростом числа ступеней потери накапливаются.

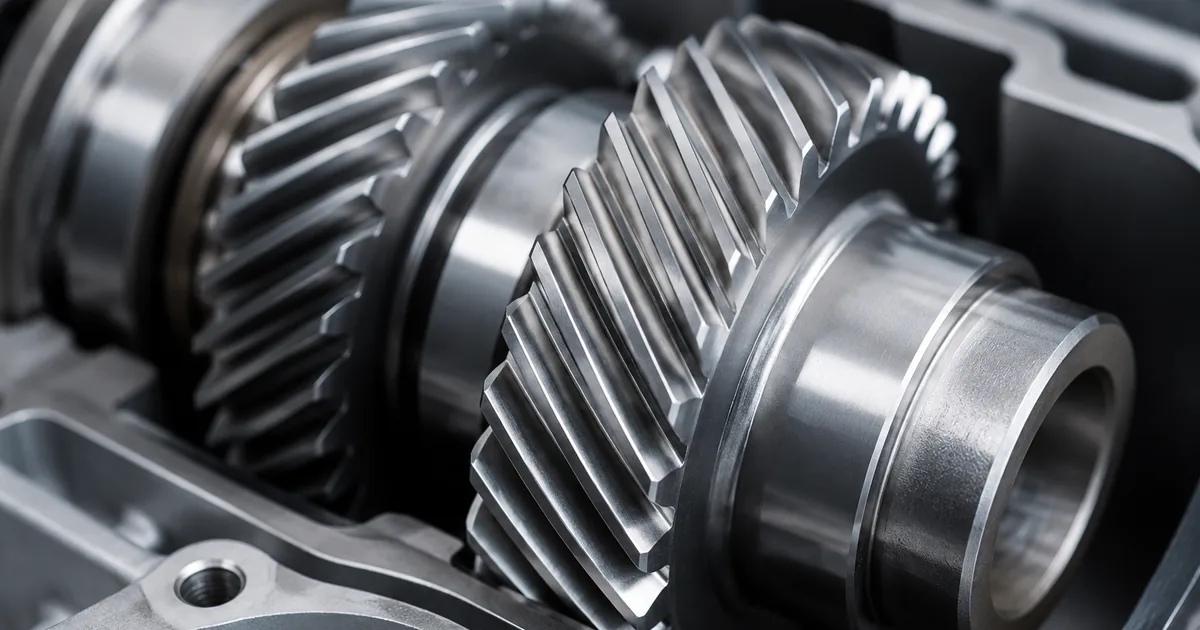

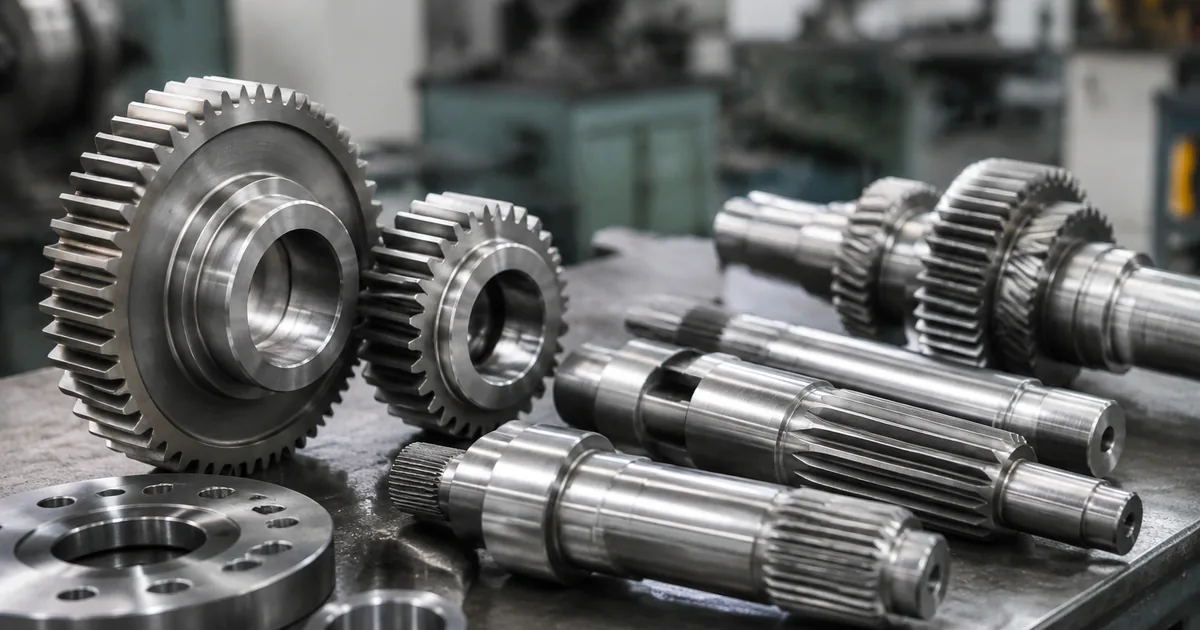

Цилиндрические зубчатые передачи — самые эффективные: КПД одной ступени обычно 0,97–0,99. Зубья входят в зацепление с преимущественно качением, скольжение невелико, поэтому тепловыделение мало.
Даже двух- и трёхступенчатые цилиндрические редукторы сохраняют высокий общий КПД порядка 0,94–0,97. Это делает их предпочтительными там, где важна экономичность привода и минимальный нагрев.
Коническая передача, меняющая направление оси на 90°, имеет КПД ступени около 0,96–0,98. Потери чуть выше, чем у цилиндрической, из-за более сложной геометрии зацепления и осевых нагрузок.
В коническо-цилиндрических редукторах коническая ступень комбинируется с цилиндрическими, и общий КПД остаётся высоким — примерно 0,92–0,96 в зависимости от числа ступеней.

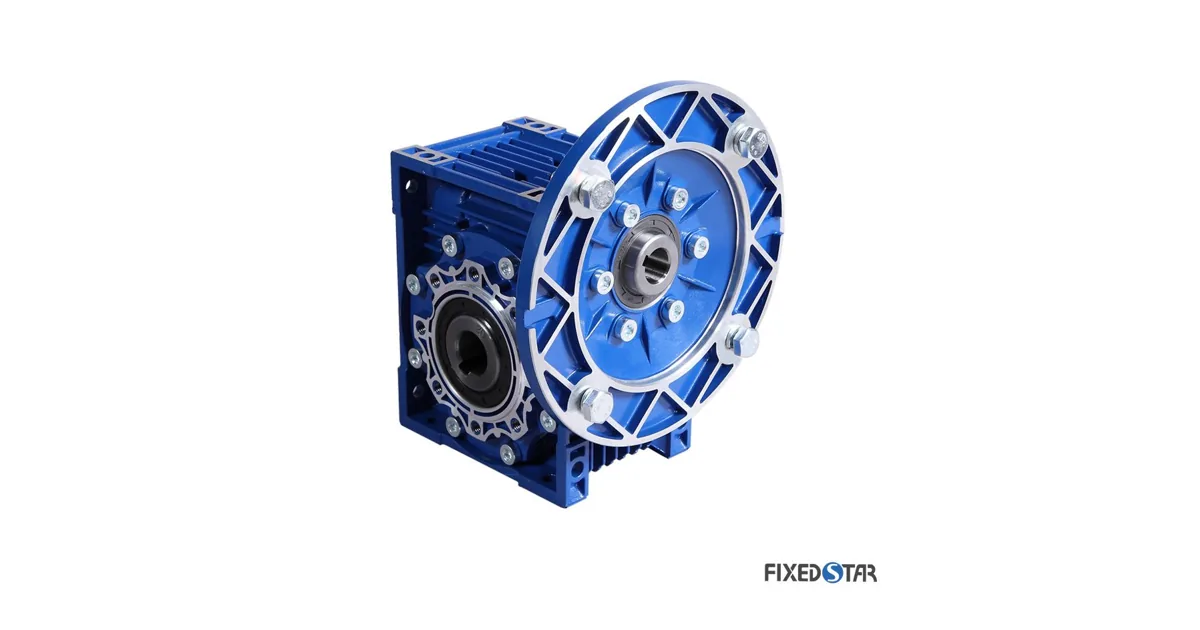

Червячная передача самая «теплонагруженная»: зацепление идёт с большим скольжением, поэтому КПД сильно зависит от передаточного числа. При малых i он может быть 0,80–0,90, а при больших i (десятки) падает до 0,50–0,70.
Зато червячная передача компактна, тиха и допускает самоторможение при высоких i. Низкий КПД здесь — плата за эти свойства, и его обязательно учитывают при расчёте мощности двигателя, иначе привод будет перегружен.
Планетарные передачи сочетают высокий КПД и компактность: одна ступень даёт 0,97–0,98 при большом передаточном числе за счёт распределения нагрузки по нескольким сателлитам.
Это делает планетарные редукторы удобными там, где нужно большое i в малом корпусе с приемлемым КПД. Многоступенчатые планетарные редукторы сохраняют общий КПД на уровне 0,90–0,95.
КПД входит прямо в формулу момента: T = 9550 · P · КПД / n2. Чем ниже КПД, тем большая часть мощности двигателя теряется, и тем выше должна быть его мощность, чтобы обеспечить нужный выходной момент.
На практике это значит: для червячного привода закладывают больший запас по мощности двигателя, чем для цилиндрического при той же нагрузке. Передаточное число считают как i = n1 / n2 при n1 ≈ 1450 об/мин, а затем сверяют момент и мощность с каталогом. Калькулятор подбора учитывает КПД типа передачи автоматически.
| Тип передачи | КПД ступени | Особенность |
| Цилиндрическая | 0,97–0,99 | Максимальная эффективность |
| Коническая | 0,96–0,98 | Поворот оси 90° |
| Планетарная | 0,97–0,98 | Большое i, компактность |
| Червячная | 0,50–0,90 | Зависит от i, самоторможение |
| Величина | Обозначение | Как связано |
| Выходной момент | T | T = 9550 · P · КПД / n2 |
| КПД передачи | КПД | Чем ниже, тем больше нужна P |
| Передаточное число | i | i = n1 / n2, n1 ≈ 1450 |
КПД — не абстрактный показатель, а множитель в формуле подбора момента. Понимание диапазонов КПД по типам передач помогает не ошибиться с мощностью двигателя и типоразмером редуктора ZR.
Ключевая зависимость проста: T = 9550 · P · КПД / n2. Если считать привод «по паспорту» без учёта КПД, для червячной передачи легко получить недостачу момента в полтора-два раза. Поэтому в подборе всегда используют реальный КПД типа передачи, а не идеальную единицу.
Передаточное число при этом находят независимо от КПД: i = n1 / n2 при n1 ≈ 1450 об/мин для стандартного двигателя. Сначала фиксируют кинематику (i и n2), затем — энергетику (P и T с учётом КПД). Такой порядок даёт корректный типоразмер с нужным запасом по сервис-фактору.
| Тип редуктора | Общий КПД |
|---|---|
| Цилиндрический 2–3 ступени | 0,94–0,97 |
| Коническо-цилиндрический | 0,92–0,96 |
| Планетарный | 0,90–0,95 |
| Червячный | 0,50–0,90 |
