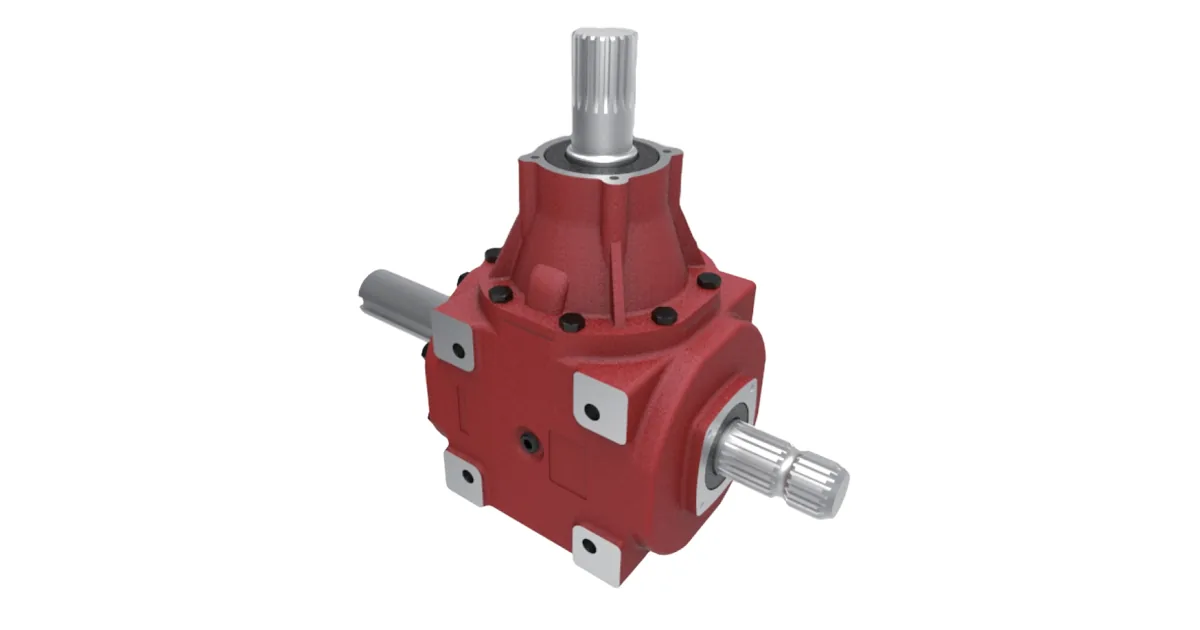

Монтажное положение определяет, как редуктор ориентирован в пространстве и каким фланцем или лапами он крепится. Это не формальность: от положения зависят уровень и объём масла, смазка подшипников и даже допустимая нагрузка. Ошибка в коде монтажа приводит к масляному голоданию или течи.
Разберём распространённые коды B3, B5, V1 и систему обозначений IM, объясним, как положение влияет на смазку и что обязательно указывать при заказе и подборе редуктора ZR.
Монтажное положение — это стандартизованное описание того, как ориентирован корпус редуктора или мотор-редуктора: горизонтально или вертикально, вниз или вверх выходным валом, на лапах или на фланце. Коды пришли из стандартов на электродвигатели (IEC/ГОСТ) и распространились на приводы.
Единый код позволяет заказчику и производителю одинаково понимать ориентацию агрегата без чертежей. Это важно, потому что от положения зависит конструкция системы смазки, расположение пробок залива, слива и сапуна.
Группа B — это горизонтальные положения. B3 — самое распространённое: редуктор стоит на лапах, вал горизонтален. B5 — крепление фланцем без лап, вал горизонтален. B6, B7, B8 — варианты монтажа на лапах с поворотом корпуса на стену или потолок.
B3 и B5 покрывают большинство приводов конвейеров и станков. Разница между ними — способ крепления: лапы (B3) или присоединительный фланец (B5). Часто встречается комбинированное исполнение B35 — и лапы, и фланец одновременно.
Группа V — вертикальные положения. V1 — вал направлен вниз, редуктор крепится верхним фланцем; типично для мешалок и вертикальных приводов. V3 — вал вверх. V5 и V6 — вертикальный монтаж на лапах валом вниз или вверх.
При вертикальном монтаже меняется геометрия масляной ванны, поэтому такие исполнения требуют особого внимания к смазке верхних подшипников, а иногда — принудительной смазки или увеличенного объёма масла.
Помимо буквенно-цифровых кодов B и V применяется система IM (International Mounting) по стандарту IEC 60034-7. Она бывает в двух формах: короткой (IM B3, IM V1) и цифровой (IM 1001, IM 3001 и т. п.).
Цифровой код IM удобен для однозначной автоматизированной обработки заказов. При заказе достаточно указать любой из эквивалентов — например, «B3» и «IM 1001» описывают одно и то же горизонтальное положение на лапах.
В горизонтальном положении (B3, B5) масляная ванна рассчитана так, чтобы зубья и нижние подшипники были погружены или обильно смазывались разбрызгиванием. Уровень масла задаётся контрольной пробкой сбоку корпуса.
При вертикальном монтаже (V1, V3) часть подшипников оказывается выше уровня масла, и им может не хватать смазки. Поэтому для вертикальных исполнений меняют объём масла, ставят дополнительные маслоудерживающие элементы, а иногда систему принудительной подачи. Заливать масло «как в горизонтали» нельзя — это частая причина отказов.
При подборе редуктора или мотор-редуктора ZR монтажное положение указывают наравне с моментом и передаточным числом. Сначала считают кинематику и нагрузку: i = n1 / n2 при n1 ≈ 1450 об/мин и T = 9550 · P · КПД / n2, а затем выбирают исполнение по положению.
Обязательно сообщайте нужный код (B3, B5, V1 и т. д.) и сторону выходного вала — от этого зависят заводская заправка масла, расположение сапуна и пробок. В калькуляторе подбора положение можно указать вместе с остальными параметрами, чтобы получить корректное исполнение.
| Код | Ориентация вала | Крепление |
| B3 | Горизонтально | На лапах |
| B5 | Горизонтально | Фланец |
| B35 | Горизонтально | Лапы + фланец |
| V1 | Вертикально, вниз | Верхний фланец |
| V3 | Вертикально, вверх | Нижний фланец |
| Буквенный код | Цифровой IM | Тип |
| B3 | IM 1001 | Горизонт., лапы |
| B5 | IM 3001 | Горизонт., фланец |
| V1 | IM 3011 | Вертик., вал вниз |
Монтажное положение — обязательный параметр заказа наравне с моментом и передаточным числом. Коды B3, B5, V1 и система IM описывают ориентацию редуктора и напрямую задают систему смазки.
На подбор монтажное положение влияет через смазку, а не через кинематику: передаточное число i = n1 / n2 и момент T = 9550 · P · КПД / n2 считаются одинаково для любого положения. Но заводская заправка масла, расположение сапуна и контрольных пробок жёстко привязаны к исполнению B3, B5 или V1.
Поэтому корректный порядок такой: сначала определяют нагрузку и передаточное число, выбирают типоразмер, а затем фиксируют монтажное положение и сторону вала. Указание кода (например, B3 / IM 1001 или V1 / IM 3011) при заказе гарантирует правильную смазку и исключает масляное голодание или течь.
| Положение | На что влияет |
|---|---|
| B3 / B5 (горизонт) | Стандартная масляная ванна, боковой уровень |
| V1 (вал вниз) | Особая смазка верхних подшипников, иной объём масла |
| V3 (вал вверх) | Контроль смазки, маслоудержание |
