Мотор-редукторы Lenze — компактные приводы «двигатель + редуктор» в одном корпусе. Разбираем их типы, характеристики и подбираем габаритный аналог ZR.
Lenze выпускает цилиндрические, плоские, конические и червячные мотор-редукторы для конвейеров, насосов и станочного оборудования. При отказе импортного узла или долгой поставке разумно перейти на аналог ZR с теми же присоединительными и габаритными размерами. Ниже — как читать характеристики Lenze и как подобрать замену.

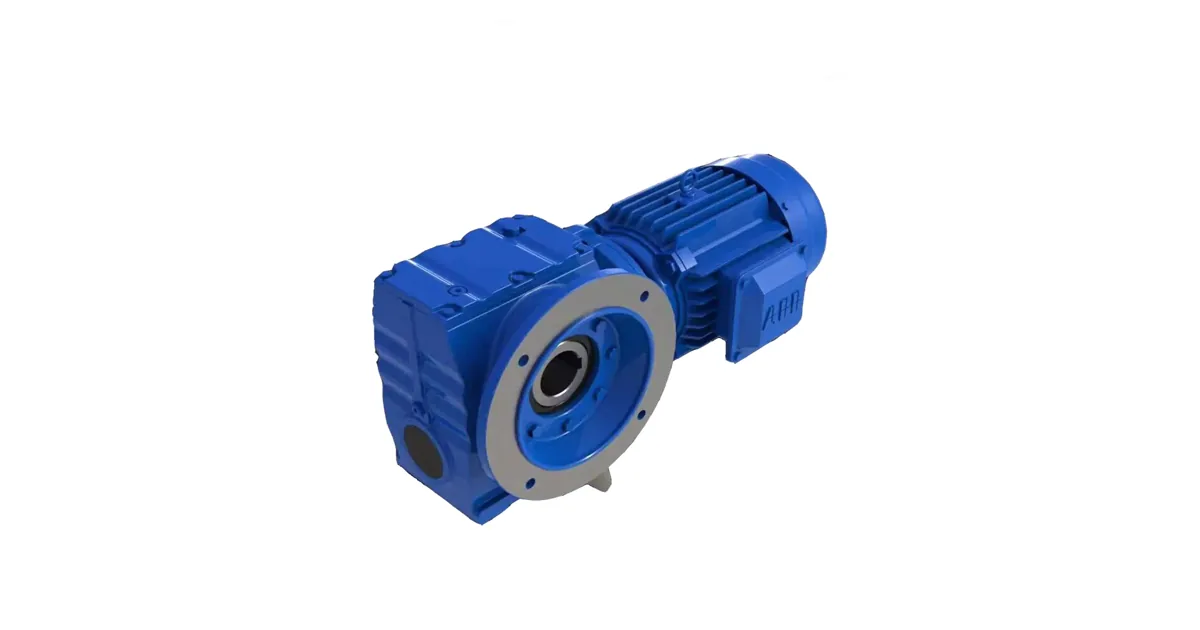

Мотор-редуктор — это моноблок, в котором электродвигатель напрямую состыкован с редуктором без промежуточной муфты. У Lenze двигатель и редукторная часть подобраны по фланцам и валу, поэтому узел получается компактным и жёстким.
Основной ассортимент Lenze — серии g500 (цилиндрические и плоские) и линейки червячных и конических редукторов. Отличаются они типом зацепления, КПД и способом монтажа: на лапах, фланце или полым валом на вал машины.
Ключевые параметры любого мотор-редуктора Lenze: мощность двигателя P (кВт), выходные обороты n2 (об/мин), крутящий момент на выходе T (Н·м), передаточное число i и монтажное исполнение. Именно по ним подбирается аналог.
Выходной момент связан с мощностью и оборотами: T = 9550·P·КПД/n2. Передаточное число i = n1/n2, где входные обороты асинхронного двигателя n1 ≈ 1450 об/мин при 4 полюсах. Зная три из этих величин, четвёртую всегда можно вычислить.
Цилиндрические и плоские мотор-редукторы Lenze дают высокий КПД (0,94–0,97) и подходят для длительной работы под нагрузкой. Конические сохраняют высокий КПД при угловой передаче 90°.
Червячные компактнее и тише, но их КПД ниже (0,7–0,85) и падает с ростом передаточного числа. При замене важно сохранять тип зацепления, чтобы тепловой режим и момент совпали с исходным узлом.
Lenze поставляет мотор-редукторы в исполнениях на лапах, с выходным фланцем, с насадным полым валом и в комбинациях. От исполнения зависят присоединительные размеры и способ крепления к раме.

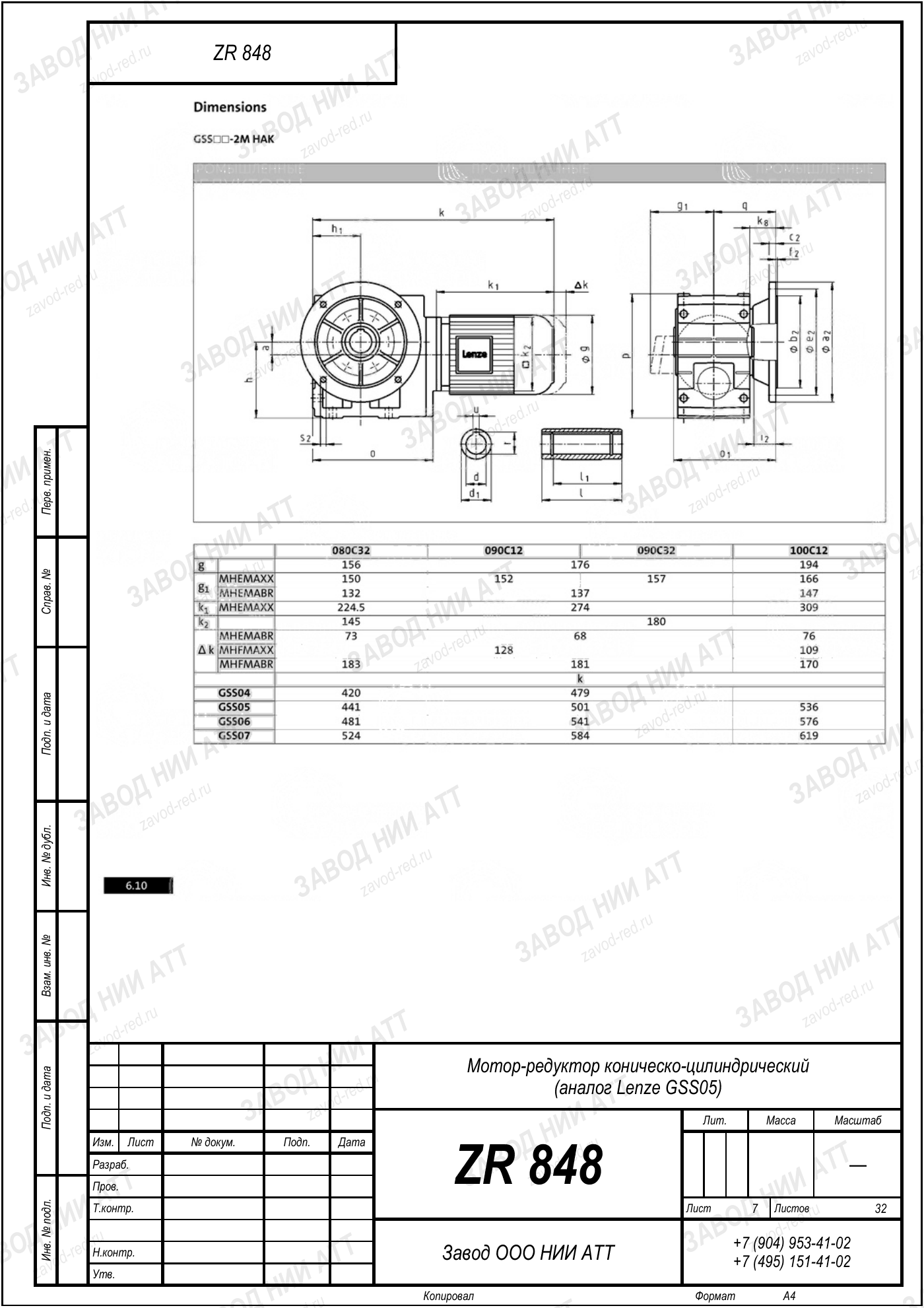

При подборе аналога ZR важно сохранить исполнение, диаметр вала (или полого вала), диаметр и расположение фланца, а также межосевое расстояние. Это гарантирует установку на штатное посадочное место без переделки рамы.
Производитель редукторов ZR — ООО «НИИ АТТ» (Челябинск), бренд Завода Редукторов. Мы не копируем номенклатуру Lenze, а подбираем габаритный аналог ZR по тем же присоединительным размерам и рабочим характеристикам.
Снимите с шильдика Lenze мощность, обороты, момент или передаточное число и монтажное исполнение. Затем подберём аналог ZR в калькуляторе — он предложит модель ZR с совпадающими габаритами и подходящим моментом. Конкретные номера ZR присваиваются по результатам подбора, а не выдумываются заранее.
Переход на ZR оправдан при длительных сроках поставки Lenze, при выходе узла из строя, а также при плановом импортозамещении привода. Аналог ставится на штатное место и сохраняет кинематику линии.
Если известны только обороты двигателя и требуемые обороты на выходе, передаточное число считается как i = n1/n2. По нему и требуемому моменту калькулятор подберёт типоразмер ZR.
| Параметр | Значение / формула |
|---|---|
| Мощность двигателя P | кВт (с шильдика) |
| Выходные обороты n2 | об/мин |
| Момент на выходе T | T = 9550·P·КПД/n2 Н·м |
| Передаточное число i | i = n1/n2, n1 ≈ 1450 |
| Монтажное исполнение | лапы / фланец / полый вал |
| Тип зацепления | КПД |
|---|---|
| Цилиндрический | 0,94–0,97 |
| Конический | 0,90–0,95 |
| Червячный | 0,70–0,85 |
Мотор-редукторы Lenze применяют в конвейерах, насосных и упаковочных линиях. Чтобы подобрать аналог ZR, нужны мощность, обороты, момент и монтажное исполнение с шильдика.
Подбор мотор-редуктора всегда начинается с трёх величин: мощности двигателя P, выходных оборотов n2 и требуемого момента T. Они связаны формулой T = 9550·P·КПД/n2. Если известны входные и выходные обороты, передаточное число находится как i = n1/n2 при n1 ≈ 1450 об/мин для четырёхполюсного асинхронного двигателя.
Для замены Lenze на ZR к расчётным величинам добавляют присоединительные размеры: диаметр выходного вала или полого вала, фланец и монтажное исполнение. Совпадение габаритов гарантирует установку на штатное место. Конкретный типоразмер ZR определяется по результатам подбора в калькуляторе, а не назначается заранее.
| Данные с шильдика | Зачем нужны |
|---|---|
| P, кВт | расчёт момента и выбор двигателя |
| n2, об/мин | выходная скорость и момент |
| i | передаточное число редуктора |
| Исполнение и вал | присоединительные размеры |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
Получить расчёт
