Мотор-редуктор Tramec — это компактный привод, объединяющий электродвигатель и редуктор в едином корпусе. Итальянский бренд известен червячными, цилиндрическими и коническо-цилиндрическими сериями. В условиях удлинённых сроков поставки импорта инженеры всё чаще ищут отечественную замену. Разбираем устройство, характеристики и подбор аналога ZR производства ООО «НИИ АТТ».
Ниже — практическое руководство: как читать характеристики мотор-редуктора Tramec, как рассчитать крутящий момент и передаточное число, и по каким параметрам подобрать эквивалентный привод ZR.
Мотор-редуктор — это моноблок из электродвигателя и понижающего редуктора. Двигатель задаёт входную частоту вращения (для стандартной четырёхполюсной машины n1 около 1450 об/мин), а редуктор понижает её до нужной выходной частоты n2, одновременно повышая крутящий момент.
Tramec выпускает мотор-редукторы червячного, соосного цилиндрического и коническо-цилиндрического типов. Каждый тип отличается расположением валов, КПД и характером нагрузки, на которую он рассчитан.
Ключевые параметры любого мотор-редуктора: мощность двигателя P (кВт), передаточное число i, выходная частота вращения n2 (об/мин), номинальный крутящий момент на выходном валу T (Н·м) и сервис-фактор.
Дополнительно учитывают монтажное исполнение (лапы, фланец, полый вал), класс защиты IP и климатическое исполнение. Именно по этим величинам подбирается аналог, а не по каталожному номеру Tramec.
Крутящий момент на выходном валу считается по формуле T = 9550 · P · КПД / n2, где P — мощность в кВт, n2 — выходная частота в об/мин, КПД — коэффициент полезного действия ступени.
Например, при P = 1,5 кВт, n2 = 70 об/мин и КПД 0,8 момент составит примерно 164 Н·м. Именно этот показатель нужно сопоставлять с несущей способностью аналога.
Передаточное число рассчитывается как i = n1 / n2. При n1 около 1450 об/мин и требуемой n2 = 70 об/мин передаточное число составит примерно 21.
Зная i и мощность, можно однозначно подобрать типоразмер редуктора любого производителя — параметр не зависит от бренда и является универсальным критерием замены.
Червячные мотор-редукторы дают большое передаточное число в одной ступени и компактны, но имеют более низкий КПД и подходят для повторно-кратковременных режимов.
Цилиндрические и коническо-цилиндрические серии обеспечивают высокий КПД и рассчитаны на длительную работу под нагрузкой — конвейеры, миксеры, приводы транспортёров.

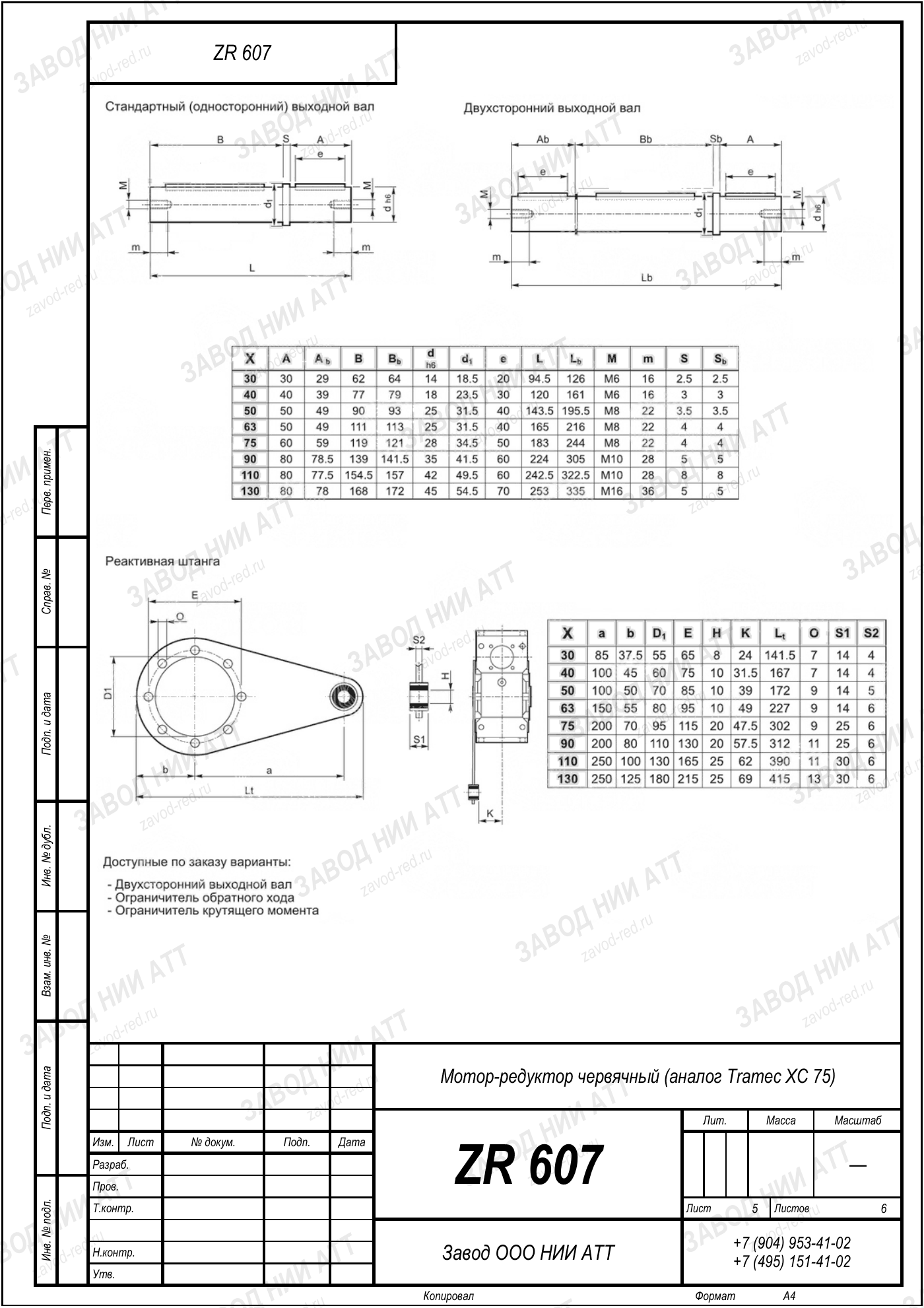

ZR — торговая марка редукторов и мотор-редукторов, выпускаемых ООО «НИИ АТТ» (Челябинск). Линейка перекрывает те же типы, что и Tramec: червячные, цилиндрические и коническо-цилиндрические приводы.
Подбор аналога ведётся по мощности, передаточному числу, выходному моменту и монтажному исполнению. Точное соответствие проверяется через калькулятор подбора, а не путём прямого переноса маркировки Tramec.
| Параметр | Значение |
|---|---|
| Входная частота n1 | ≈ 1450 об/мин |
| Формула момента | T = 9550·P·КПД/n2 |
| Формула передаточного числа | i = n1/n2 |
| Критерии замены | P, i, n2, T, монтаж |
| Величина | Значение |
|---|---|
| Мощность P | 1,5 кВт |
| Выходная частота n2 | 70 об/мин |
| КПД (пример) | 0,8 |
| Момент T | ≈ 164 Н·м |
| Передаточное число i | ≈ 21 |
Мотор-редуктор Tramec можно заменить российским приводом ZR, подобрав его по мощности, передаточному числу и крутящему моменту. Ниже — сводные данные для инженерного расчёта.
При подборе аналога мотор-редуктора важно опираться не на маркировку, а на физические параметры: мощность P, передаточное число i = n1/n2 и выходной момент T = 9550·P·КПД/n2. Эти величины универсальны и не зависят от производителя.
Редукторы ZR производства ООО «НИИ АТТ» (Челябинск) перекрывают основные типы приводов Tramec. Для точного соответствия учитывают монтажное исполнение и режим работы, а окончательный типоразмер проверяют через калькулятор подбора.
| Тип передачи | Назначение |
|---|---|
| Червячная | Большое i, компактность, повторно-кратковременный режим |
| Цилиндрическая | Высокий КПД, длительная нагрузка |
| Коническо-цилиндрическая | Угловая передача, конвейеры и транспортёры |
