Мотор-редуктор Transtecno — это компактный привод, объединяющий электродвигатель и редуктор в одном корпусе. Итальянский производитель предлагает червячные, соосные и цилиндро-конические серии для конвейеров, упаковочных линий и насосного оборудования. В этом материале разбираем типы, характеристики и порядок подбора эквивалента ZR, если импортная поставка недоступна.
Разберём линейки мотор-редукторов Transtecno, их ключевые параметры (мощность, передаточное число, выходной момент) и покажем, как инженеру корректно рассчитать привод и подобрать аналог ZR из наличия на складе в Челябинске.
Мотор-редуктор — это моноблок, в котором электродвигатель напрямую состыкован с редуктором. Такая компоновка экономит место, исключает соединительную муфту и упрощает монтаж на раме машины. Transtecno выпускает мотор-редукторы во фланцевом и лапном исполнении под стандартные габариты двигателей IEC.
Применяют мотор-редукторы там, где нужно понизить обороты двигателя (обычно 1450 об/мин) до рабочих 5-200 об/мин на выходном валу и одновременно поднять крутящий момент. Это конвейеры, дозаторы, мешалки, ворота, упаковочные автоматы.
Червячные мотор-редукторы (серии CM) — самые массовые: компактные, тихие, с самоторможением при больших передаточных числах. Подходят для конвейеров и подъёмных механизмов, где важно, чтобы вал не проворачивался под нагрузкой.

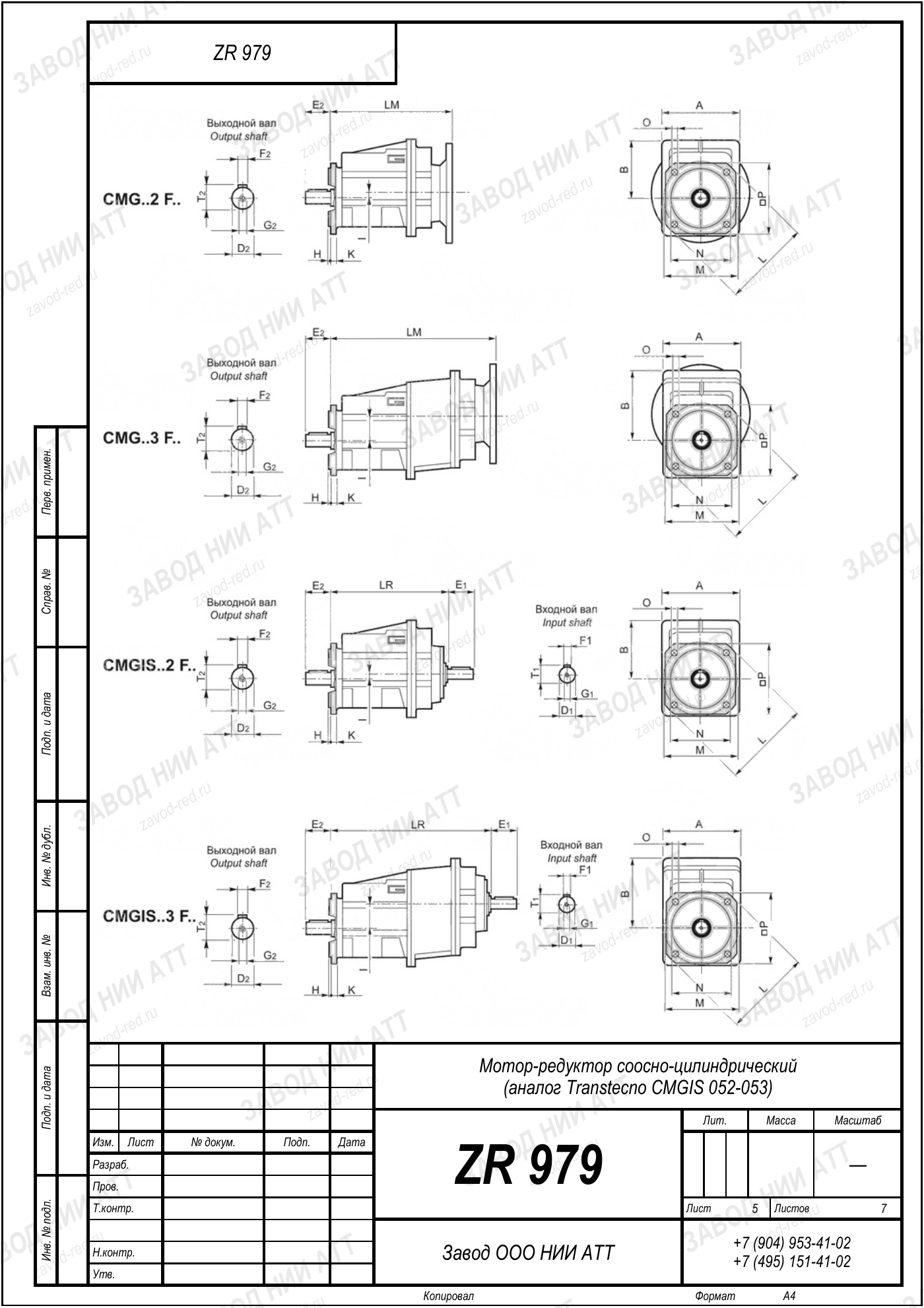

Соосные цилиндрические (серии ES) и цилиндро-конические — для приводов с высоким КПД и большими моментами. У ZR этим сериям соответствуют собственные червячные (аналог NMRV) и соосные линейки, совместимые по присоединительным размерам.
При подборе смотрят на четыре параметра: номинальную мощность двигателя P (кВт), передаточное число i, частоту вращения выходного вала n2 (об/мин) и выходной крутящий момент T (Н·м). Дополнительно учитывают КПД, сервис-фактор и радиальную нагрузку на вал.
Передаточное число связывает входные и выходные обороты: i = n1 / n2, где n1 — обороты двигателя (для 4-полюсного двигателя n1 ≈ 1450 об/мин). Зная i, легко получить рабочие обороты механизма.
Выходной момент считают по формуле T = 9550 · P · КПД / n2, где P — мощность в кВт, n2 — обороты выходного вала, КПД — коэффициент полезного действия передачи (для червячных обычно 0,6-0,9 в зависимости от передаточного числа).
Пример: двигатель 0,75 кВт, передаточное число i = 30, n1 = 1450 об/мин. Тогда n2 = 1450 / 30 ≈ 48 об/мин, а момент T = 9550 · 0,75 · 0,8 / 48 ≈ 119 Н·м. Полученное значение сравнивают с паспортным моментом выбранного типоразмера с запасом по сервис-фактору.
Червячный мотор-редуктор дешевле, компактнее и обеспечивает самоторможение, но проигрывает в КПД при высоких передаточных числах — часть мощности уходит в тепло. Его берут для непрерывных, но не самых тяжёлых нагрузок.
Соосный цилиндрический привод сохраняет высокий КПД (0,94-0,97) и держит большие моменты, но крупнее и дороже. Его выбирают для энергоёмких приводов с длительной работой, где важна экономия электроэнергии.
Чтобы заменить мотор-редуктор Transtecno на ZR, достаточно трёх исходных данных: мощность двигателя, передаточное число (или требуемые обороты выхода) и тип монтажа (лапы, фланец, комбинированный). По присоединительным размерам ZR совместим с распространёнными импортными сериями типа NMRV.
Мы производитель: ZR — торговая марка ООО «НИИ АТТ» (Челябинск). Это значит наличие на складе, сроки поставки без ожидания импорта и возможность подобрать точный эквивалент под ваши габариты. Отправьте параметры через калькулятор подбора — вернём типоразмер и характеристики.
| Параметр | Значение |
|---|---|
| Мощность двигателя P | 0,75 кВт |
| Обороты двигателя n1 | 1450 об/мин |
| Передаточное число i | 30 |
| Обороты выхода n2 | ≈ 48 об/мин |
| КПД передачи | 0,8 |
| Выходной момент T | ≈ 119 Н·м |
| Тип передачи | Transtecno | Аналог ZR |
| Червячный | CM / серия NMRV | Червячный редуктор ZR |
| Соосный цилиндрический | ES | Соосный редуктор ZR |
| Монтаж | Лапы / фланец IEC | Совместимые присоединительные размеры |
Мотор-редуктор Transtecno — итальянский компактный привод, для которого ZR предлагает совместимый по размерам аналог из наличия. Ниже — сводка параметров и логики подбора.
Выбор мотор-редуктора сводится к балансу мощности, передаточного числа и выходного момента. Для червячных серий важен КПД, падающий с ростом передаточного числа, для соосных — габарит и стоимость. ZR перекрывает обе задачи собственными линейками, совместимыми по присоединительным размерам с импортными сериями.
Расчёт всегда начинается с рабочих оборотов механизма и требуемого момента. По формулам i = n1 / n2 и T = 9550 · P · КПД / n2 инженер получает исходные данные, а дальше подбирает типоразмер с запасом по сервис-фактору. Замена Transtecno на ZR при совпадении присоединительных размеров не требует переделки рамы.
| Данные для подбора | Зачем нужно |
|---|---|
| Мощность двигателя P, кВт | Определяет момент и типоразмер |
| Передаточное число i | Задаёт обороты выхода n2 = n1 / i |
| Тип монтажа | Лапы, фланец или комбинированный |
| Радиальная нагрузка на вал | Проверка ресурса подшипников |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
