Мотор-редукторы Yilmaz — продукция турецкого концерна, широко представленная на рынке приводной техники. В условиях удлинения сроков поставки и роста цен на импорт российские предприятия всё чаще ищут функциональный аналог. Разбираем характеристики Yilmaz и показываем, как подобрать замену на редукторы ZR производства ООО «НИИ АТТ» (Челябинск).
Мотор-редуктор — это моноблок из электродвигателя и редуктора, где входной вал двигателя напрямую связан с быстроходной ступенью передачи. Такая компоновка экономит место, снижает число соединительных узлов и упрощает монтаж. Yilmaz выпускает червячные, соосно-цилиндрические, коническо-цилиндрические и плоские мотор-редукторы. Ниже — как читать их параметры и на что смотреть при подборе аналога.
Модельный ряд Yilmaz охватывает основные типовые исполнения. Червячные (серии типа E, MT) применяют там, где нужны большие передаточные числа и самоторможение в компактном корпусе. Соосные цилиндрические подходят для приводов с высоким КПД и постоянной нагрузкой. Коническо-цилиндрические реализуют угловую передачу с сохранением высокой несущей способности, а плоские (параллельные) удобны для встраивания в конвейерные линии.
При выборе типа отталкиваются от требуемого крутящего момента на выходном валу, передаточного числа, режима работы и способа монтажа. Червячные исполнения дают самоторможение, но проигрывают цилиндрическим по КПД. Цилиндрические и коническо-цилиндрические выигрывают по энергоэффективности и ресурсу при длительной работе.
Основные паспортные параметры мотор-редуктора: мощность приводного двигателя P (кВт), частота вращения выходного вала n2 (об/мин), передаточное число i, крутящий момент на выходе T (Н·м), КПД, монтажное исполнение и класс защиты IP. Для мотор-редукторов Yilmaz эти данные приводятся в каталожных таблицах производителя.
Крутящий момент рассчитывается по формуле T = 9550·P·КПД/n2, где P — мощность в кВт, n2 — выходная частота в об/мин. Передаточное число определяется как i = n1/n2, при этом номинальная частота асинхронного двигателя на 4 полюса n1 ≈ 1450 об/мин. Зная эти соотношения, можно сопоставить импортную модель с российским аналогом по функциональным параметрам, а не по номеру.
Пример: двигатель мощностью 1,5 кВт, требуемая выходная частота 45 об/мин, КПД передачи принят 0,9. Момент составит T = 9550·1,5·0,9/45 ≈ 286,5 Н·м. Передаточное число при n1 ≈ 1450 об/мин: i = 1450/45 ≈ 32,2. Эти два числа — момент и передаточное отношение — и есть база для подбора аналога.
Важно закладывать сервис-фактор (коэффициент эксплуатации) под характер нагрузки: спокойная, с умеренными или сильными ударами, число пусков в час. При ударных нагрузках расчётный момент увеличивают, чтобы редуктор работал с запасом и не терял ресурс. Подобрать параметры и сразу увидеть подходящий типоразмер ZR удобно через онлайн-калькулятор.
Ресурс мотор-редуктора определяется качеством зубчатых колёс, подшипников, уплотнений и смазки. В цилиндрических передачах применяют легированные стали с цементацией и шлифовкой зубьев, в червячных — бронзовый венец в паре со стальным червяком. От точности изготовления зубьев зависят шум, вибрация и КПД.
ZR производства ООО «НИИ АТТ» использует закалённые и шлифованные зубчатые пары, качественные подшипники и уплотнения. Это обеспечивает стабильную работу под номинальной нагрузкой и предсказуемый ресурс, сопоставимый с импортными мотор-редукторами того же класса.
Мотор-редукторы монтируют на лапах, на фланце или комбинированно, в зависимости от исполнения. При установке важно обеспечить соосность с приводимым механизмом, отсутствие перекосов и нужное монтажное положение — от него зависят правильная смазка узлов и уровень масла.
Обслуживание сводится к контролю уровня и состояния смазки, отсутствия течей по уплотнениям, нагрева корпуса и посторонних шумов. Первую замену масла проводят после обкатки, далее — по регламенту производителя. Для червячных исполнений особенно важен температурный режим из-за более низкого КПД.
Замена импортного мотор-редуктора на ZR решает сразу несколько задач: сокращение сроков поставки, наличие на складе, гарантия и сервис на территории России, отсутствие валютных и логистических рисков. При этом подбор идёт по функциональным характеристикам — моменту, передаточному числу, монтажу — так, чтобы аналог встал на место импортного узла.
Производитель ZR — ООО «НИИ АТТ» (Челябинск). Мы честно указываем это: ZR не является брендом Yilmaz и не копирует его номенклатуру, а предлагает функциональную замену по инженерным параметрам. Точный типоразмер подбирается по калькулятору или с инженером по вашей карте применения.
| Параметр | Значение / формула |
|---|---|
| Мощность двигателя P | кВт (по паспорту) |
| Выходная частота n2 | об/мин (требуемая) |
| Крутящий момент T | T = 9550·P·КПД/n2 Н·м |
| Передаточное число i | i = n1/n2, при n1 ≈ 1450 |
| Монтаж | лапы / фланец / комбинированный |
| Тип | Особенность |
|---|---|
| Червячный | Самоторможение, компактность, большие i |
| Соосный цилиндрический | Высокий КПД, длительный режим |
| Коническо-цилиндрический | Угловая передача, высокий момент |
| Плоский (параллельный) | Встраивание в конвейеры |

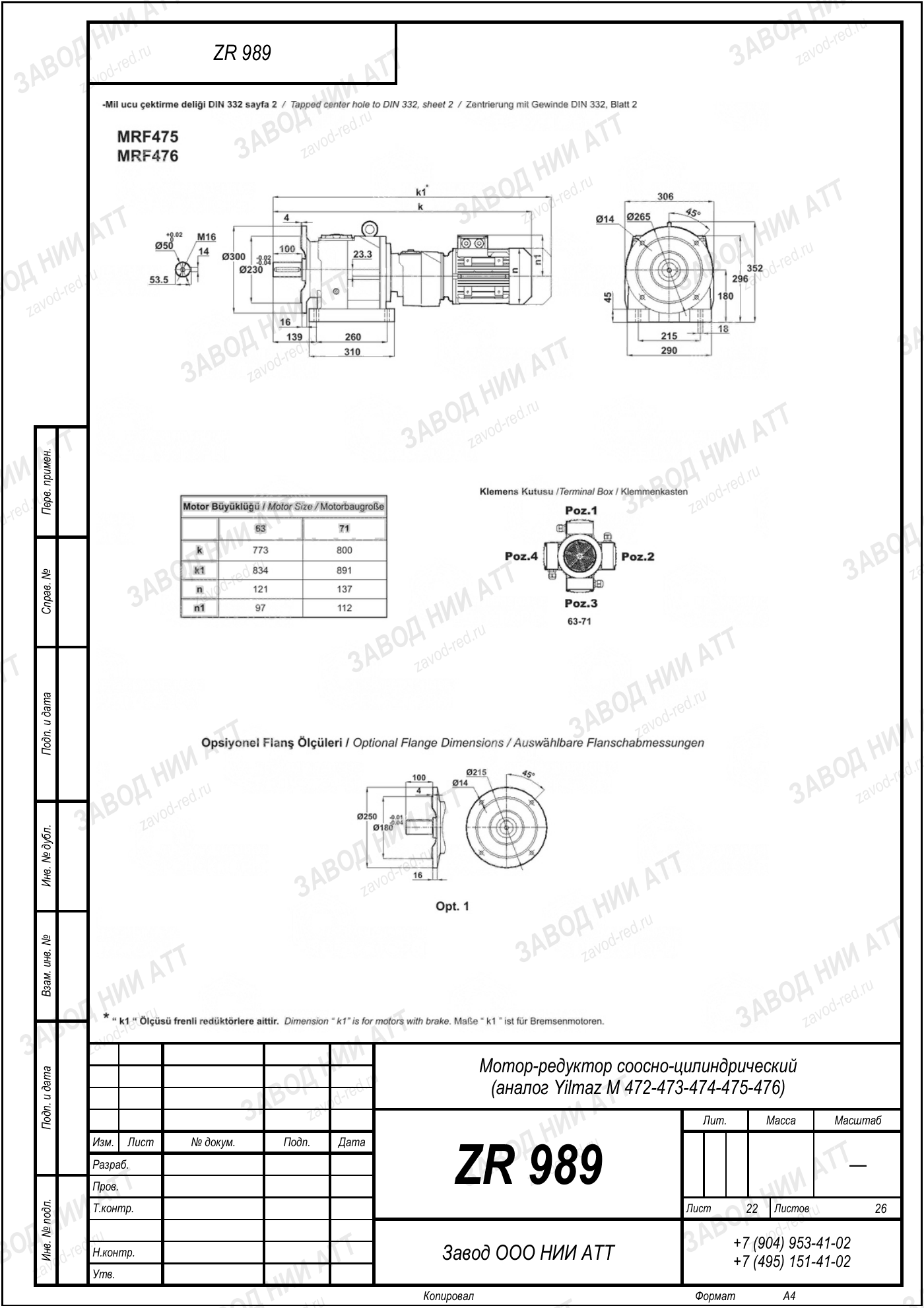

Мотор-редуктор Yilmaz и его российский аналог ZR: как читать характеристики, считать момент и передаточное число и корректно подобрать замену.
Подбор аналога мотор-редуктора всегда начинается с функциональных параметров, а не с каталожного номера. Ключевые величины — крутящий момент на выходном валу, передаточное число, мощность двигателя, режим работы и монтажное исполнение. Момент считается по формуле T = 9550·P·КПД/n2, передаточное число — как i = n1/n2 при номинальной частоте асинхронного двигателя n1 ≈ 1450 об/мин.
Мотор-редукторы ZR производства ООО «НИИ АТТ» (Челябинск) предлагаются как функциональная замена импортным узлам Yilmaz. Мы не копируем номенклатуру и не выдаём ZR за иностранный бренд: подбор ведётся честно, по инженерным характеристикам, с гарантией и сервисом в России. Точный типоразмер определяется по калькулятору подбора или совместно с инженером по карте применения.
| Критерий | Подход ZR |
|---|---|
| Основа подбора | Функциональные параметры, не номер |
| Момент | T = 9550·P·КПД/n2 |
| Передаточное число | i = n1/n2, n1 ≈ 1450 |
| Производитель | ООО «НИИ АТТ», Челябинск |
| Сервис | Гарантия и поддержка в России |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
