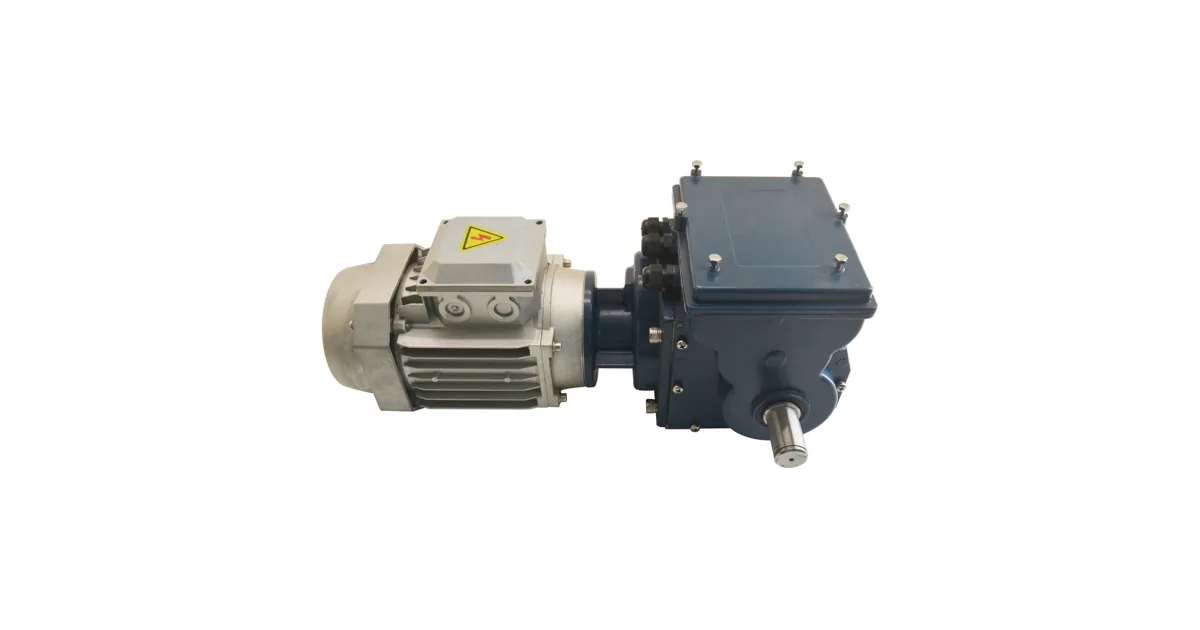

Планетарный редуктор даёт большое передаточное число и высокий момент в компактном соосном корпусе. Разберём устройство — солнце, сателлиты, корона — и правила подбора замены импорта.
В планетарной передаче нагрузка распределяется сразу по нескольким сателлитам, поэтому при малых габаритах достигаются большой момент и высокий КПД. Соосность входа и выхода упрощает встраивание в сервоприводы и тяжёлые механизмы. Ниже — кинематика, характеристики и подбор аналога.
Базовая планетарная ступень состоит из центральной солнечной шестерни (солнце), нескольких сателлитов на общем водиле и наружного зубчатого венца — короны (эпицикла). Сателл��ты одновременно зацепляются с солнцем и короной.
Обычно вход — на солнце, выход — на водиле, а корона неподвижна. Такое распределение потока мощности по нескольким сателлитам и обеспечивает компактность и высокую нагрузочную способность.
Для схемы с неподвижной короной передаточное число одной ступени i=1+Zкороны/Zсолнца, где Z — числа зубьев. Практически это даёт i примерно от 3 до 10 на ступень.
Соединяя ступени последовательно, получают i в сотни и тысячи. Общее правило снижения оборотов то же: i=n1/n2, где n1 — обороты входа (например, ≈1450 об/мин от двигателя), n2 — обороты выхода.
КПД планетарной ступени высокий — ориентировочно 0,97–0,98, так как нагрузка делится между сателлитами и снижаются удельные усилия. Многоступенчатые сборки сохраняют суммарно высокий КПД.
Для сервоприводов важен низкий люфт (backlash). Прецизионные планетарные редукторы обеспечивают малый угловой зазор, что критично для точного позиционирования в станках и робототехнике.
Плюсы: большой момент при малом объёме, соосность валов, высокий КПД, равномерное распределение нагрузки, возможность высоких передаточных чисел. Это делает планетарные редукторы стандартом для сервоприводов и мобильной техники.
Минусы: сложность изготовления и более высокая цена, требовательность к точности деталей и смазке. При простых задачах с параллельными валами часто дешевле обойтись цилиндрическим редуктором.
Планетарные редукторы используют в сервоприводах станков и роботов, в лебёдках, поворотных механизмах, ходовых приводах спецтехники, ветроустановках и там, где важны компактность и высокий момент.
Соосная компоновка и высокий момент на единицу массы делают их незаменимыми в мобильных и встраиваемых приводах, где габарит и вес критичны.
Для замены импортного планетарного редуктора сопоставляют передаточное число i, номинальный и пиковый момент, допустимый люфт, тип монтажа и посадочные размеры вала и фланца двигателя.
Мы не назначаем артикулы наугад: подходящую модель по вашим параметрам подберём в калькуляторе. Укажите момент, i, обороты входа и требования к люфту — система предложит прямой аналог ZR.
| Элемент | Роль |
|---|---|
| Солнце (солнечная шестерня) | обычно вход |
| Сателлиты | передают момент, делят нагрузку |
| Водило | обычно выход |
| Корона (эпицикл) | обычно неподвижна |
| Параметр | Значение |
|---|---|
| i на ступень | 3–10 |
| КПД ступени | 0,97–0,98 |
| Компоновка | соосная |
| Формула i | i=1+Zкороны/Zсолнца |
Планетарный редуктор — компактный соосный тип с большим моментом, высоким КПД и возможностью малого люфта. Ниже — устройство, характеристики и подбор аналога ZR.
Планетарная передача состоит из солнца, сателлитов на водиле и короны; нагрузка делится между сателлитами, что даёт большой момент при малых габаритах и КПД 0,97–0,98. Одна ступень при неподвижной короне даёт i=1+Zкороны/Zсолнца, практически 3–10, а последовательное соединение ступеней — сотни и тысячи. Общее снижение оборотов считают по i=n1/n2.
Такие редукторы применяют в сервоприводах, робототехнике, лебёдках и спецтехнике, где важны компактность, соосность и малый люфт. Для замены импортного планетарного узла на ZR сопоставляют момент, i, люфт и посадочные размеры. Артикул не выдумываем — подберём в калькуляторе. Производитель ZR — ООО «НИИ АТТ», Челябинск.
| Величина | Значение |
|---|---|
| i на ступень | 3–10 |
| КПД | 0,97–0,98 |
| Формула i | i=1+Zкороны/Zсолнца |
