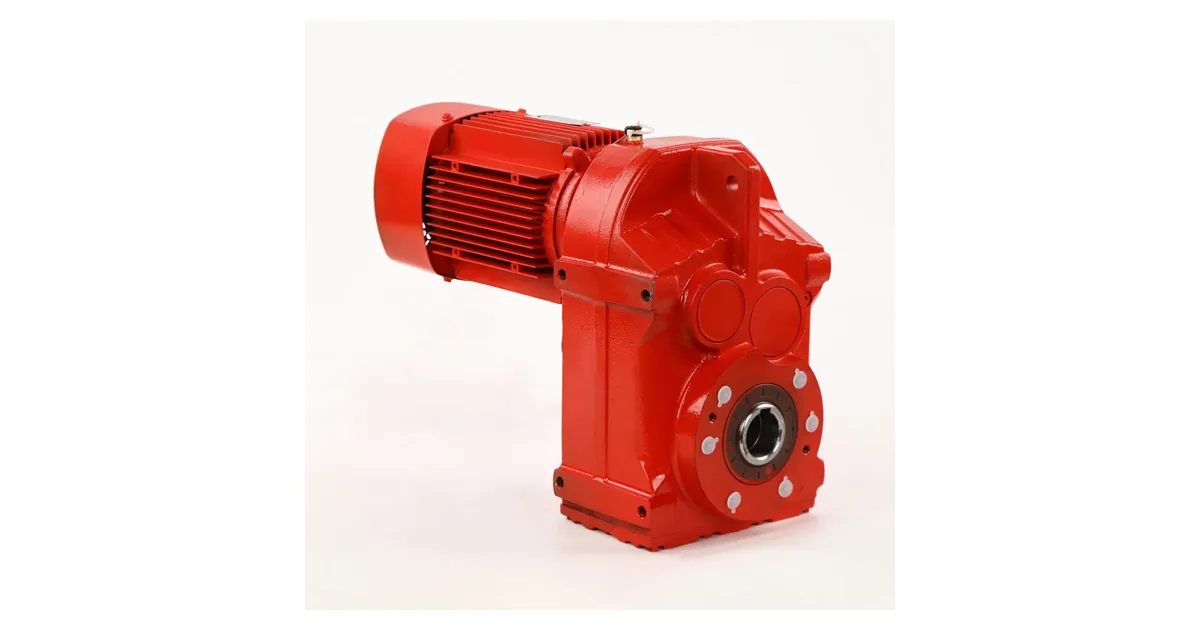

Подбор мотор-редуктора по мощности и оборотам

Мотор-редуктор подбирают по рабочим условиям механизма, а не «по такой же модели». Ключевые исходные данные — мощность двигателя, синхронные обороты, требуемые обороты на выходе и момент на выходном валу. Если эти параметры не сведены вместе, привод либо не тянет нагрузку, либо греется и быстро изнашивается. Разберём по шагам, как собрать данные и рассчитать подбор.

Чем мотор-редуктор отличается от редуктора с отдельным двигателем

Мотор-редуктор — это моноблок: электродвигатель и редуктор объединены в один агрегат с общим валом, без муфты и промежуточной рамы. У классической связки «двигатель + редуктор» мотор стоит отдельно и соединяется с быстроходным валом через муфту, что требует точной соосной центровки и места под отдельную опору.

Главные следствия моноблочной компоновки:

• Компактность — агрегат короче и легче, занимает меньше места в приводе;
• Нет центровки муфты — вал двигателя сразу входит в редуктор, монтаж проще;
• Меньше узлов — нет отдельной муфты и рамы, ниже число точек отказа;
• Фиксированная пара — двигатель и редуктор подобраны друг под друга по моменту и оборотам.

Обратная сторона — заменить отдельно только двигатель или только редуктор сложнее: их характеристики увязаны в одном корпусе.

Какие параметры нужны для подбора

Соберите исходные данные с шильдика двигателя, документации на оборудование и шильдика старого агрегата, если он есть:

• Мощность двигателя, кВт — определяет ряд типоразмеров;
• Синхронные обороты двигателя, об/мин — 750, 1000, 1500 или 3000 (зависят от числа полюсов и частоты сети);
• Требуемые обороты на выходе, об/мин — задают передаточное число;
• Крутящий момент на выходном валу, Н·м — главный силовой параметр;
• Режим работы — S1 (продолжительный) или повторно-кратковременные S2–S8 с пусками и реверсами;
• Радиальные и осевые нагрузки на выходной вал — от цепи, ремня, веса барабана.

Как считается передаточное число и момент на выходе

Передаточное число — это отношение входных оборотов к выходным: i = n_вх / n_вых. Например, двигатель с синхронными 1500 об/мин и требуемые 47 об/мин на выходе дают i ≈ 32. Стандартные серии выпускают фиксированным рядом передаточных чисел, поэтому подбирают ближайшее значение, а реальные выходные обороты немного отличаются от желаемых.

Момент на выходном валу растёт пропорционально передаточному числу и КПД ступеней: M_вых ≈ M_вх · i · η. Чем больше передаточное число, тем выше момент на выходе при тех же оборотах двигателя — именно за счёт редукции мотор-редуктор «превращает» обороты в тягу. У червячных исполнений КПД ниже, чем у соосно-цилиндрических, поэтому при равном передаточном числе момент на выходе будет несколько меньше.

Монтажные исполнения и габариты

Подбор не заканчивается на расчёте — агрегат должен встать на место. Учитывают монтажное исполнение и присоединительные размеры:

• Исполнение вала — со сплошным цилиндрическим валом, с полым валом или насадной на вал машины;
• Крепление — на лапах, фланцевое или комбинированное;
• Положение в пространстве — горизонтальное, вертикальное «вал вверх/вниз»;
• Габариты и масса — важны при ограниченном месте и нагрузке на раму.

Положение монтажа влияет на уровень и тип смазки, поэтому его указывают при заказе. Для соосной компоновки удобны соосно-цилиндрические мотор-редукторы, для прямого угла между валами — червячные.

Работа с частотным преобразователем

Частотный преобразователь (частотник) меняет частоту питания двигателя и тем самым плавно регулирует обороты. Это удобно, когда нужен разгон, торможение или изменение скорости под нагрузкой, но есть нюансы:

• Диапазон регулирования ограничен: ниже определённой частоты момент и устойчивость работы падают, поэтому глубокую редукцию не стоит целиком закладывать в частотник — её даёт сам редуктор;
• Охлаждение на низких оборотах. У двигателей с собственной крыльчаткой на валу обдув ослабевает при снижении оборотов, и при длительной работе на низкой частоте под полной нагрузкой двигатель может перегреваться. В таких случаях применяют принудительный обдув или двигатель с запасом по мощности;
• Согласование с заводом. Допустимый диапазон частот и нагрузку при регулировании уточняют под конкретный агрегат.

Если требуется плавное изменение скорости в широком диапазоне без частотника, рассматривают механические вариаторы.

Таблица параметров для подбора

Типичные ошибки подбора

• Считать выходные обороты по синхронным без скольжения — реальные обороты ниже, механизм идёт медленнее ожидаемого;
• Игнорировать режим работы — для частых пусков и реверсов нужен запас по моменту (сервис-фактор), иначе агрегат изнашивается раньше срока;
• Не учитывать радиальную нагрузку на вал от натяжения цепи или ремня — перегруз подшипников выходного вала;
• Закладывать всю редукцию в частотник — на низкой частоте падают момент и охлаждение;
• Брать момент без запаса на КПД — у червячных пар потери выше, фактический момент на выходе меньше расчётного.

Вывод

Грамотный подбор мотор-редуктора — это расчёт под рабочие условия: мощность, синхронные и требуемые обороты, момент на выходе, режим и монтаж. Соберите параметры по таблице выше или пришлите фото шильдика — инженер Завода Редукторов рассчитает передаточное число, проверит момент и присоединительные размеры и пришлёт коммерческое предложение. См. также услугу подбора редуктора по задаче.

Отдельно стоит заложить запас мощности — так называемый сервис-фактор. Он учитывает характер нагрузки (равномерная, с ударами, реверсивная), число пусков в час и продолжительность работы. Для спокойного конвейера достаточно запаса 1,1–1,25, а для дробилок, мешалок и механизмов с частыми реверсами берут 1,5–2,0. Без этого коэффициента расчётный по номиналу агрегат окажется на пределе, и при первых же перегрузках начнут страдать подшипники и зубчатые пары.

Не менее важна температура и условия эксплуатации. На холоде густеет масло и растёт пусковой момент, на жаре и в запылённой среде хуже отводится тепло, а во влажных цехах нужна усиленная защита уплотнений и корпуса. Эти факторы влияют на выбор сорта смазки, класса защиты IP и материала уплотнений, поэтому условия площадки указывают в заявке вместе с основными параметрами привода.
