Подбор редуктора для станочного привода

В станочном приводе редуктор решает две задачи: понижает обороты двигателя до рабочих и повышает момент на исполнительном органе — шпинделе, механизме подачи, поворотном столе. Здесь важны не только момент и обороты, но и точность позиционирования, люфт и плавность хода. Разберём, как подобрать редуктор для станочного привода под конкретную кинематику.

Что за привод в станке

Понятие «станочный привод» объединяет разные механизмы, и подход к подбору редуктора зависит от того, какой из них питается:

Привод подачи — перемещение суппорта, стола, каретки; важны точность и малый люфт;
Привод главного движения — вращение шпинделя; важны момент и диапазон оборотов;
Поворотный стол, делительная головка — точное позиционирование по углу;
Вспомогательные механизмы — конвейер стружки, насос, зажим.

Расчёт момента и оборотов

Базовые формулы те же: момент на выходе M₂ = 9550·P / n₂ (Н·м), передаточное i = n₁ / n₂. Для станка сначала определяют требуемые обороты исполнительного органа n₂ и момент из технологической нагрузки (усилие резания × плечо, момент на винте подачи и т. д.), затем считают i и подбирают типоразмер.

Для приводов подачи и позиционирования критичен кинематический люфт (backlash) редуктора. Для точных механизмов выбирают передачи с малым люфтом — прецизионные планетарные или специально подобранные цилиндрические; червячные дают самоторможение, но люфт и износ по мере эксплуатации растут.

Пример червячного редуктора — Как подобрать редуктор для станочного привода — Типовое исполнение червячного привода

Точность, люфт и плавность

Для механизмов подачи и делительных узлов люфт напрямую влияет на точность обработки. Здесь предпочтительны планетарные редукторы: они компактны, соосны, имеют высокий КПД (0,95–0,98) и относительно малый люфт, а также хорошо держат кратковременные перегрузки при врезании инструмента. Для вспомогательных механизмов, где точность не важна, подойдут обычные цилиндрические или червячные приводы.

Сервис-фактор и режим

Механизм	Сервис-фактор SF
Подача, плавная нагрузка	1,25–1,4
Главное движение с врезанием	1,4–1,7
Прерывистое резание, удары	1,7–2,0

Учитывайте режим работы: непрерывная обработка — S1, с частыми пусками/остановами и реверсами позиционирования — S4–S5. Частые пуски повышают тепловую нагрузку и требуют увеличения запаса.

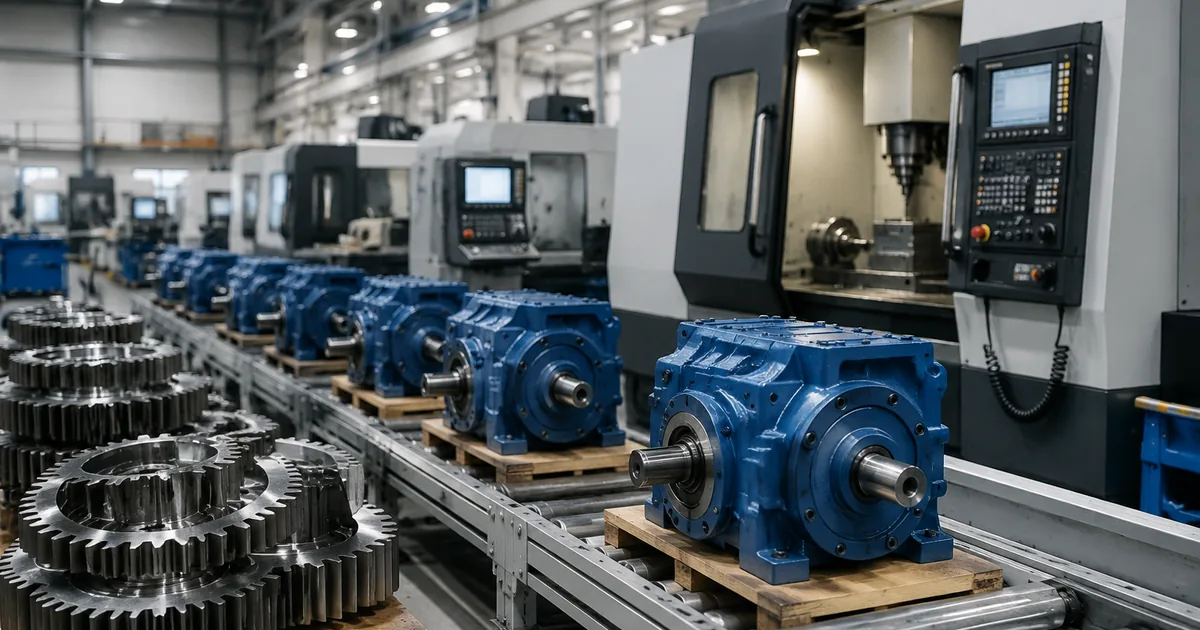

Механический участок завода — Как подобрать редуктор для станочного привода — Механический участок завода

Монтаж и присоединение

В станках привод часто монтируют на фланце (B5/B14) для соосной установки или на лапах (B3). Уточните тип выходного вала (сплошной под муфту, полый под вал механизма), наличие тормоза для удержания оси при остановке и требования к IEC-фланцу двигателя. По кинематике и нагрузке калькулятор подбора предложит типоразмер ZR. Если меняете импортный привод станка на российский — см. импортозамещение и каталог серии ZR.

Совместимость с приводом и ЧПУ

В современном станке редуктор работает в связке с частотником или сервоприводом и системой ЧПУ, поэтому важна их совместимость:

Согласование с двигателем. IEC-фланец редуктора должен соответствовать габариту двигателя; при серводвигателе применяют переходной фланец или планетарный редуктор со специальным присоединением.
Передаточное и разрешение. Передаточное число влияет на разрешение позиционирования: большее i даёт больший момент, но снижает максимальную скорость подачи. Баланс подбирают под кинематику оси.
Инерционное согласование. Для сервоприводов важно отношение момента инерции нагрузки к моменту инерции двигателя; редуктор снижает приведённую инерцию в i² раз, улучшая динамику.
Обратная связь. При необходимости точного контроля положения на выходной вал или двигатель ставят энкодер.

Учёт этих факторов обеспечивает точную и стабильную работу оси станка. На каждое изделие выдаём паспорт, гарантия — 12 месяцев.

Вопросы и ответы

Частые вопросы

Какой редуктор выбрать для привода подачи станка?

Для подачи важны точность и малый люфт, поэтому предпочтительны планетарные редукторы: они соосны, компактны, с КПД 0,95–0,98 и небольшим кинематическим люфтом. Червячные дают самоторможение, но их люфт и износ растут со временем, что ухудшает точность позиционирования.

Почему для станка важен люфт редуктора?

В приводах подачи и позиционирования люфт (backlash) напрямую переходит в погрешность обработки: при реверсе исполнительный орган сначала выбирает зазор, а лишь потом двигается. Для точных механизмов берут прецизионные планетарные передачи с нормируемым люфтом; для вспомогательных приводов люфт не критичен.

Как рассчитать момент для станочного привода?

Момент на выходе M₂ = 9550·P/n₂, где P — мощность в кВт, n₂ — обороты исполнительного органа. Требуемый момент берут из технологической нагрузки: усилие резания на плече, момент на винте подачи и т. п. Затем считают передаточное i = n₁/n₂ и подбирают типоразмер с сервис-фактором.

Нужен ли тормоз в приводе станка?

Тормоз ставят там, где ось должна удерживаться в заданном положении при остановке или обесточивании — вертикальные подачи, поворотные столы, зажимные механизмы. Для горизонтальных подач с самотормозящей передачей тормоз иногда не требуется. Решение зависит от риска самопроизвольного движения под нагрузкой.

Какой сервис-фактор брать для станочного привода?

При плавной подаче достаточно SF 1,25–1,4. Для главного движения с врезанием инструмента берут 1,4–1,7, при прерывистом резании и ударах — 1,7–2,0. Также учитывают частоту пусков: режимы S4–S5 повышают тепловую нагрузку и требуют дополнительного запаса.

Можно ли заменить импортный редуктор станка российским аналогом?

Да. Аналог подбирают по типу передачи, моменту, передаточному числу, требованиям к люфту и монтажному исполнению с IEC-фланцем. Российская серия ZR повторяет присоединительные и габаритные размеры массовых импортных приводов, поэтому замена в станке выполняется без переделки узла.

Подбор редуктора для станочного привода зависит от питаемого механизма: подача, главное движение или позиционирование. Помимо момента и оборотов учитывают люфт и точность — для прецизионных механизмов берут планетарные передачи с малым backlash и IEC-фланцевым монтажом.

Подробнее: характеристики и полезные ссылки

Привод станка подбирают по требуемому моменту и оборотам исполнительного органа, передаточному числу и сервис-фактору. Для точных подач и делительных узлов ключевую роль играет люфт — выбирают планетарные редукторы; для вспомогательных механизмов подходят цилиндрические и червячные.

Механизм станка	Приоритет
Подача / позиционирование	малый люфт, планетарный
Главное движение	момент, диапазон оборотов
Вспомогательные	цилиндрический / червячный

Подберите привод через калькулятор подбора, посмотрите планетарные редукторы и каталог ZR. Замену импортного узла оформим по импортозамещению.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.

Подберём редуктор под ваш станок

Опишите механизм (подача, шпиндель, стол), требуемый момент, обороты и допуск на люфт — подберём типоразмер ZR с КП.
