Виброгрохот сортирует сыпучий материал по фракциям колебаниями просеивающей поверхности. Колебания создаёт не редуктор в привычном смысле, а вибровозбудитель с дебалансами, поэтому подбор привода здесь имеет свою специфику. Разберём, где в грохоте нужен редуктор виброгрохота, как считать обороты и вынуждающую силу и какой запас закладывать под знакопеременную нагрузку.
Основной рабочий орган виброгрохота — инерционный вибровозбудитель: вал с дебалансами (эксцентриковыми грузами), который при вращении создаёт центробежную вынуждающую силу и раскачивает короб с ситами. Привод чаще выполнен на клиноремённой передаче от двигателя к вибровозбудителю, без понижающего редуктора: обороты вибратора высокие (700–1500 об/мин), а редуктор в силовой цепи вибрации обычно не нужен. Но редуктор востребован в других узлах и типах грохотов. Исходные данные:
Центробежная вынуждающая сила вибровозбудителя F = m·e·ω², где ω = 2π·n/60 — угловая частота, m·e — статический момент дебалансов. Амплитуда колебаний короба зависит от F и массы колеблющихся частей. Обороты подбирают под требуемую частоту колебаний и характер разделения фракций.
| Величина | Формула |
|---|---|
| ω, рад/с | 2π·n/60 |
| F, Н | m·e·ω² |
| Обороты вибратора | 700–1500 об/мин (типично) |
| Амплитуда | от F и массы короба |
Где действительно нужен редуктор — это эксцентриковые (гирационные) грохоты и грохоты с приводом качания, а также питатели и конвейеры сортировочного узла. Там нагрузка знакопеременная, поэтому сервис-фактор берут высоким — SF = 1,75–2,5.

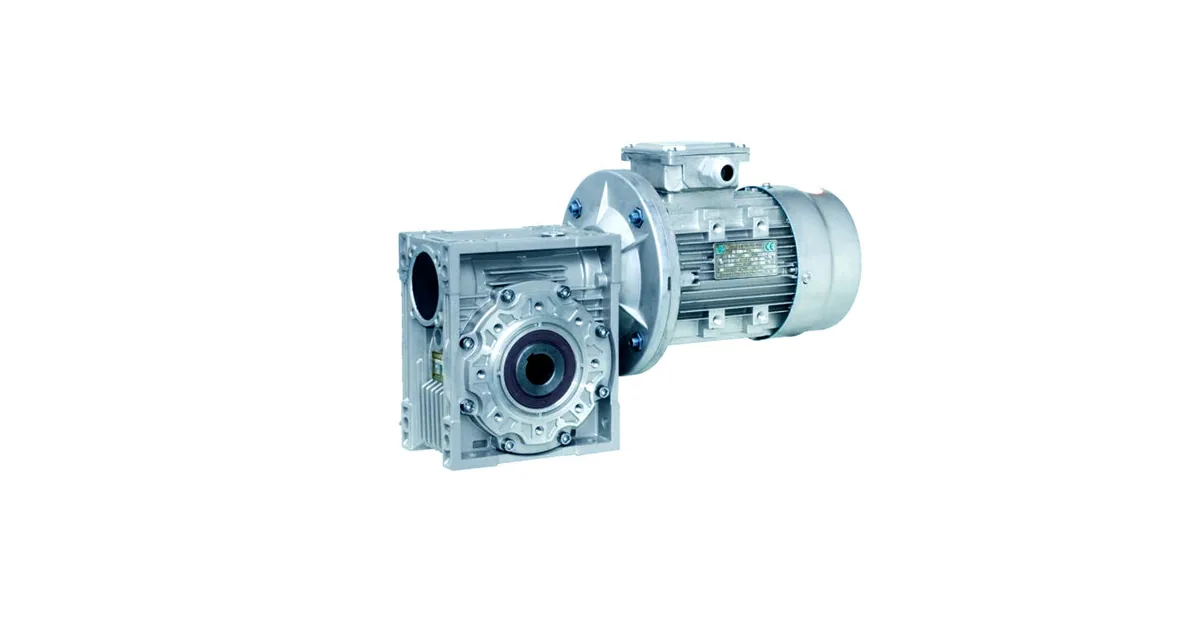

Для питателей и конвейеров сортировочного комплекса применяют цилиндрические редукторы и мотор-редукторы, для лент — редукторы для конвейера. Для эксцентрикового привода качания деки — прочный редуктор, рассчитанный на знакопеременную нагрузку с усиленными подшипниками. Червячные ставят лишь на лёгких вспомогательных механизмах. Важно: редуктор рядом с грохотом сам испытывает вибрацию, поэтому его крепление и подключение делают виброустойчивыми.
Редуктор питателя или конвейера, установленный на общей раме с грохотом, сам испытывает вибрацию, которая ослабляет резьбовые соединения, разбивает шпоночные пазы и ускоряет усталость подшипников. Поэтому применяют контргайки и стопорение болтов, эластичные муфты между редуктором и рабочим органом, а по возможности выносят привод на отдельный виброизолированный фундамент. Проверяют и уплотнения: при вибрации масло активнее пенится и просачивается, поэтому уровень и марку масла контролируют чаще, а сапун защищают от пыли. Эти меры продлевают ресурс привода в тяжёлых условиях грохочения.
Мы (Завод Редукторов, ООО «НИИ АТТ», Челябинск) делаем российские аналоги ZR по габаритным и присоединительным размерам импортных редукторов узлов грохочения. Снимите с шильдика момент M₂, обороты n₂, передаточное i и монтаж — подберём эквивалент под питатель, конвейер или привод качания. О замене импорта — на странице импортозамещения, расчёт сделает калькулятор подбора, сложную задачу решит инженерный подбор.
В инерционном виброгрохоте колебания создаёт дебалансный вибровозбудитель с силой F = m·e·ω², а редуктор нужен в эксцентриковых грохотах, приводе качания деки, питателях и конвейерах. Для этих узлов сервис-фактор 1,75–2,5 под знакопеременную нагрузку.
Виброгрохот сортирует материал колебаниями сит. В инерционном грохоте их создаёт вибровозбудитель с дебалансами на прямом или ремённом приводе, обороты 700–1500 об/мин, и понижающий редуктор в цепи вибрации не нужен. Редуктор востребован в эксцентриковых грохотах, приводе качания, питателях и конвейерах.
| Узел | Привод |
|---|---|
| Вибровозбудитель | дебалансы, ремень, без редуктора |
| Привод качания деки | прочный редуктор, SF 1,75–2,5 |
| Питатель / конвейер | мотор-редуктор |
Российский аналог ZR подберёт калькулятор подбора или инженерная служба. Смотрите также редукторы для конвейера и импортозамещение Завода Редукторов.
Пришлите данные питателя, конвейера или привода качания деки — рассчитаем момент и подберём виброустойчивый аналог ZR с КП.
