Расшифровка маркировки NORD: как читать обозначение SK

Обозначение редуктора NORD начинается с букв SK и кодирует тип передачи, типоразмер, число ступеней и исполнение. Разобравшись в структуре, вы за минуту определите характеристики привода по шильдику и подберёте российский аналог по габаритам, не запрашивая паспорт. Разберём маркировку NORD на реальных примерах и покажем, что важно для подбора замены.

Как устроено обозначение NORD

NORD DRIVESYSTEMS кодирует приводы модульно: индекс SK + число типоразмера, а тип передачи читается по числу цифр и структуре кода. Базовые семейства:

SK ..1, SK ..2, SK ..3 — цилиндрические соосные (число указывает количество ступеней);
SK 0…, SK 1… с двумя блоками — плоские параллельные цилиндрические с полым валом;
SK ...K — коническо-цилиндрические (валы под 90°);
SK 1S…, SK ...W — червячные и червячно-цилиндрические;
MINIBLOC / UNIVERSAL — компактные червячные серии.

Отличительная черта NORD — блочно-модульный корпус из алюминия или чугуна; типоразмер задаётся числом (например SK 9022, SK 4282), и чем оно больше, тем крупнее корпус и выше момент.

Пример: как читать SK 9022.1

SK	индекс серии редуктора NORD
9022	типоразмер корпуса (задаёт габарит и момент)
.1	число ступеней / исполнение

После кода редуктора идёт обозначение двигателя (например 100 L/4): число — габарит по IEC, последняя цифра после дроби — число полюсов (4 = 1500 об/мин). На шильдике всегда указаны фактические выходные параметры: n₂ (об/мин), M₂ (Н·м) и i (передаточное число) — именно они, а не буквенный код, нужны для подбора аналога.

Каталожные индексы NORD выглядят иначе, чем у SEW, но принцип подбора аналога тот же: важны тип передачи, момент M₂, передаточное i и монтажное исполнение. По этим числам калькулятор подбора находит эквивалент ZR.

Пример плоско-цилиндрического редуктора — Как расшифровать маркировку NORD — Типовое исполнение плоско-цилиндрического привода

Монтаж, вал и опции в коде NORD

В маркировке или отдельной строкой шильдика указывают монтажное положение (B3, B5, B14, V1 — на лапах, на фланце, вертикально), тип выходного вала (сплошной, полый под шпонку, под усадочную втулку), наличие тормоза, второго конца вала, датчика. Эти признаки повторяют в аналоге, чтобы он встал на существующую раму без переделки.

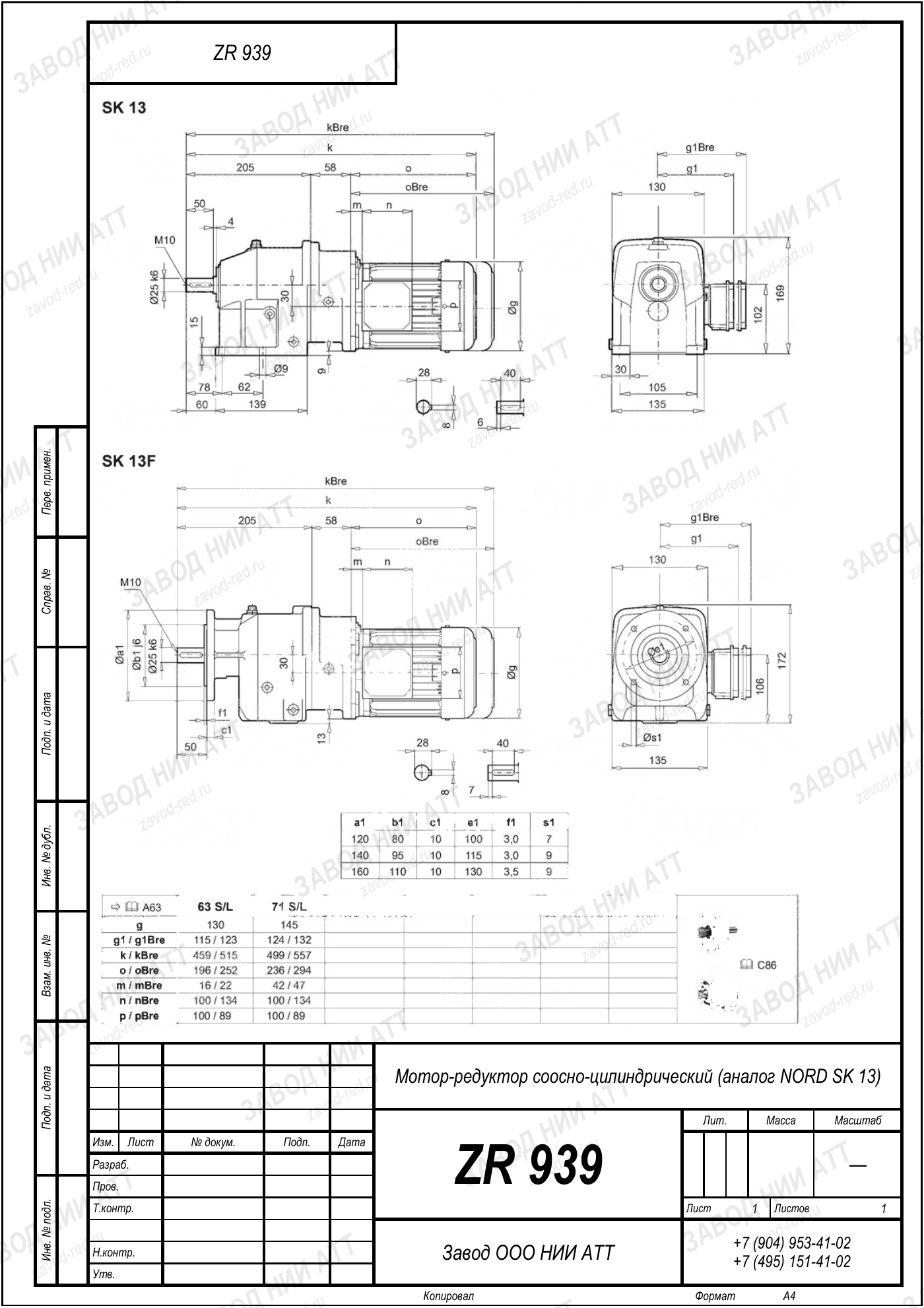

Габаритный чертёж NORD SK 13 — Габаритный и присоединительный чертёж NORD SK 13 · аналог ZR 939 — все чертежи NORD

Габаритный и присоединительный чертёж — Как расшифровать маркировку NORD — Габаритный и присоединительный чертёж

Как подобрать аналог NORD по маркировке

Порядок:
1) по структуре кода SK определяем тип передачи;
2) с шильдика снимаем M₂, n₂, i и мощность двигателя;
3) фиксируем монтаж B3/B5/V1, вал и опции;
4) подбираем габаритный аналог. Российская серия ZR повторяет присоединительные размеры массовых типоразмеров NORD, поэтому замена идёт без доработки оборудования. Обзор замены — на странице импортозамещения, соответствия по бренду — в разделе аналогов NORD.

Вопросы и ответы

Частые вопросы

Что означает SK в маркировке NORD?

SK — это индекс серии редукторов NORD DRIVESYSTEMS, с которого начинается обозначение почти любого привода. Дальше идёт число типоразмера, задающее габарит и допустимый момент, а структура кода и суффиксы указывают тип передачи, число ступеней и исполнение.

Как определить тип передачи NORD по обозначению?

Тип читается по структуре кода: соосные цилиндрические — SK с суффиксом ступеней (.1, .2, .3), плоские параллельные — двухблочный код с полым валом, коническо-цилиндрические — с индексом K, червячные — серии SK 1S, MINIBLOC, UNIVERSAL. При сомнении тип определяют по расположению валов и форме корпуса.

Где на шильдике NORD смотреть передаточное число?

Передаточное число обозначено буквой i и приводится отдельным значением, часто с точностью до сотых. Рядом указаны n2 — обороты выходного вала и M2 — крутящий момент. Эти три параметра — основа подбора аналога, они не зависят от фирменного индекса SK.

Можно ли подобрать аналог NORD без шильдика?

Да. Если обозначение стёрто, тип определяют по компоновке валов и корпусу, а присоединительные размеры снимают замером: диаметры и длины валов, размер фланца или положение лап, монтаж B3/B5/V1. По типу и замерам подбирают габаритный аналог даже без исходного кода SK.

Чем маркировка NORD отличается от SEW?

У SEW тип передачи задаёт первая буква (R, K, S, F, W), у NORD почти всё начинается с SK, а тип читается по структуре кода и суффиксам. Индексы разные, но для подбора аналога в обоих случаях важны одни и те же рабочие числа: тип передачи, момент, передаточное и монтаж.

Как оформить заказ?

Заявка через сайт, письмо на zr@zavod-red.ru или звонок менеджеру. Для юрлиц — счёт по реквизитам, для частных лиц — оплата картой.

Расшифровка маркировки NORD начинается с индекса SK и числа типоразмера: по структуре кода определяют тип передачи, по числу — габарит и момент, а с шильдика берут рабочие M₂, n₂ и i. Именно рабочие числа позволяют подобрать российский аналог по габаритам.

Подробнее: характеристики и полезные ссылки

Маркировка NORD построена модульно: индекс SK, число типоразмера, суффиксы ступеней и исполнения, затем блок двигателя (габарит IEC + полюсность). Для подбора аналога достаточно определить тип передачи и снять с шильдика момент, передаточное и мощность.

Код NORD	Тип передачи
SK .1/.2/.3	соосный цилиндрический
SK двухблочный	плоский параллельный, полый вал
SK ...K	коническо-цилиндрический
SK 1S / MINIBLOC	червячный

Подобрать замену NORD можно через калькулятор подбора или на странице импортозамещения. Смотрите также аналоги NORD и весь каталог редукторов.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.

Подберём аналог NORD по вашему шильдику

Пришлите фото маркировки NORD — определим тип, передаточное и присоединительные размеры и подберём российский аналог ZR с КП за 15 минут.
