Расшифровка маркировки STM: как читать обозначение

Обозначение редуктора STM — закодированные тип передачи, типоразмер, передаточное число и исполнение. Итальянский производитель применяет модульную систему для червячных, соосных и коническо-цилиндрических серий. Научившись читать шильдик STM, вы за минуту определите характеристики привода и подберёте российский аналог по габаритам, не дожидаясь паспорта. Разберём структуру на примерах.

Структура обозначения STM

Маркировка STM читается слева направо и начинается с буквенного кода серии, задающего тип передачи и геометрию корпуса. Как и у большинства европейских производителей, тип определяет расположение валов:

Червячные — компактные серии с валами под 90°, частичное самоторможение;
Соосные цилиндрические — вход и выход на одной оси, компактны по длине;
Параллельные (плоские) — с полым или сплошным валом для навесного монтажа;
Коническо-цилиндрические — валы под 90°, высокая нагрузочная способность;
Предредукторы и комбинированные — для больших передаточных чисел.

После кода серии идёт число типоразмера корпуса: чем оно больше, тем крупнее корпус и выше допустимый момент. Далее указывают передаточное число, исполнение вала и монтаж, а для мотор-редукторов — код двигателя с мощностью и полюсностью.

Пример разбора маркировки STM

Разберём типовое обозначение червячного мотор-редуктора по частям:

Код серии	тип передачи (червячный, соосный, коническо-цилиндрический)
типоразмер	межосевое расстояние или габарит корпуса
передаточное	i — во сколько снижаются обороты
исполнение	вал (полый/сплошной), монтаж, фланец IEC

Отдельно на шильдике всегда приведены фактические рабочие параметры: n₂ (обороты на выходе, об/мин), M₂ (крутящий момент, Н·м) и i (передаточное число). Эти три числа — ключ к подбору аналога, потому что они не зависят от фирменного кода серии.

Для подбора российского аналога важны не буквы серии, а рабочие числа: тип передачи, момент M₂, передаточное i и монтаж. По ним калькулятор подбора находит габаритный эквивалент ZR.

Пример червячного редуктора — Как расшифровать маркировку STM — Типовое исполнение червячного привода

Монтажное исполнение и опции

В конце обозначения или отдельной строкой шильдика идут коды монтажа и опций: положение установки (B3/B5/V1), тип выходного вала (сплошной, полый под шпонку или усадочный диск), наличие тормоза, датчика, второго конца вала, фланец IEC под двигатель. Эти признаки повторяют в аналоге, чтобы он встал без переделки рамы и обвязки.

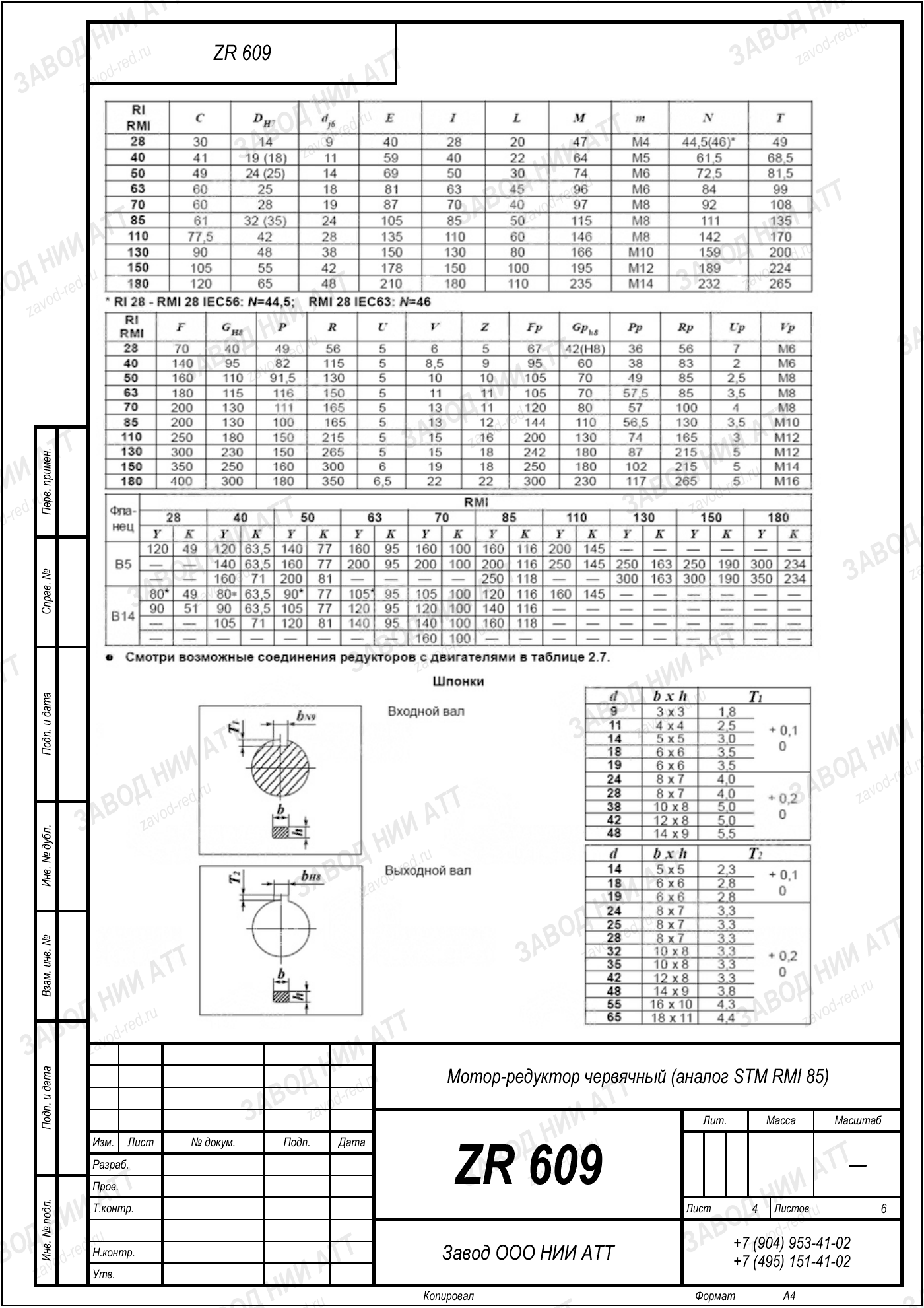

Габаритный чертёж STM RMI 85, лист 4 — Габаритный и присоединительный чертёж STM RMI 85, лист 4 · аналог ZR 609 — все чертежи STM

Шильдик привода — источник точных данных для подбора — Как расшифровать маркировку STM — Шильдик привода — источник точных данных для подбора

Как подобрать аналог STM по маркировке

Порядок простой:
1) по коду серии определяем тип передачи;
2) с шильдика снимаем M₂, n₂, i и мощность двигателя;
3) фиксируем монтаж, вал и опции;
4) по этим данным подбираем габаритный аналог. Российская серия ZR повторяет присоединительные и габаритные размеры массовых типоразмеров, поэтому замена выполняется без доработки оборудования. Для червячных приводов STM смотрите каталог червячных редукторов, логику замены импорта — на странице импортозамещения, а таблицы соответствия — в разделе аналогов импорта. Полный ассортимент — в каталоге.

Вопросы и ответы

Частые вопросы

Что означает код серии в маркировке STM?

Код серии задаёт тип передачи: червячный (валы под 90°, самоторможение), соосный цилиндрический (вход и выход на одной оси), параллельный плоский или коническо-цилиндрический. Число после кода — типоразмер корпуса или межосевое расстояние: чем больше, тем выше допустимый момент.

Где на шильдике STM смотреть передаточное число?

Передаточное обозначено буквой i и указано отдельным значением, часто с точностью до сотых. Рядом приводятся n2 — обороты выходного вала и M2 — крутящий момент на выходе. Эти три параметра — основа для подбора аналога, они не зависят от кода серии.

Чем червячный редуктор STM отличается от соосного?

Червячный имеет валы под 90°, компактен, обладает частичным самоторможением, но КПД ниже (0,7–0,9). Соосный цилиндрический имеет вход и выход на одной оси, компактен по длине, КПД выше (0,96–0,98). Выбор зависит от компоновки привода и требований к КПД.

Можно ли подобрать аналог STM, если стёрся шильдик?

Да. Тип определяют по расположению валов и корпусу, замеряют присоединительные размеры, диаметры и длины валов, монтаж лап или фланца, межосевое расстояние. По типу и замерам инженер подбирает габаритный аналог даже без обозначения на шильдике.

Как учесть монтажное исполнение при подборе аналога STM?

С шильдика и по корпусу фиксируют положение установки (B3, B5, V1), тип вала (полый под шпонку или усадочный диск, сплошной), наличие фланца IEC под двигатель и тормоза. Эти признаки повторяют в аналоге, чтобы он встал на штатное место без переделки рамы.

Как оформить заказ?

Заявка через сайт, письмо на zr@zavod-red.ru или звонок менеджеру. Для юрлиц — счёт по реквизитам, для частных лиц — оплата картой.

Расшифровка маркировки STM сводится к трём шагам: по коду серии определяют тип передачи (червячный, соосный, коническо-цилиндрический), по числу — типоразмер корпуса, а с шильдика снимают M2, n2 и i. Рабочие числа позволяют подобрать российский аналог по габаритам.

Подробнее: характеристики и полезные ссылки

Маркировка STM модульная: блок серии (тип передачи) плюс типоразмер, передаточное и исполнение. Для подбора аналога достаточно определить тип и снять с шильдика момент M2, обороты n2 и передаточное i. Для мотор-редукторов дополнительно указывают код двигателя с мощностью и полюсностью.

Серия	Тип передачи
Червячная	компактная, 90°, самоторможение
Соосная	вход и выход на одной оси
Коническо-цилиндрическая	валы под 90°, высокий момент

Подобрать замену STM можно через калькулятор подбора или в разделе аналогов импорта. Червячные приводы — в каталоге червячных редукторов, о замене импорта — на странице импортозамещения.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.

Расшифруем шильдик STM за вас

Пришлите фото маркировки STM — определим тип, передаточное и присоединительные размеры и подберём российский аналог с КП за 15 минут.

Оставить заявку
