Маркировка редукторов Bauer: расшифровка

Маркировка редуктора — это ключ к его параметрам: типу, типоразмеру, передаточному числу и монтажному исполнению. Правильно прочитав обозначение, можно точно подобрать замену. ZR (ООО «НИИ АТТ», Челябинск) — производитель, который по расшифровке маркировки Bauer подбирает габаритный аналог.

Из чего состоит маркировка

Обозначение Bauer обычно включает буквенный код типа редуктора, цифровой типоразмер, данные о передаточном числе и указание монтажного исполнения.

Точная структура зависит от серии, поэтому при расшифровке ориентируются на шильдик (табличку) с полными данными: мощностью, оборотами и моментом.

Буквенный код типа

Буквы в начале обозначения указывают на тип привода: цилиндрический, плоский, конический или червячный. Тип определяет взаимное расположение валов.

Именно тип в первую очередь влияет на монтаж и подбор аналога, поэтому его определяют в первую очередь.

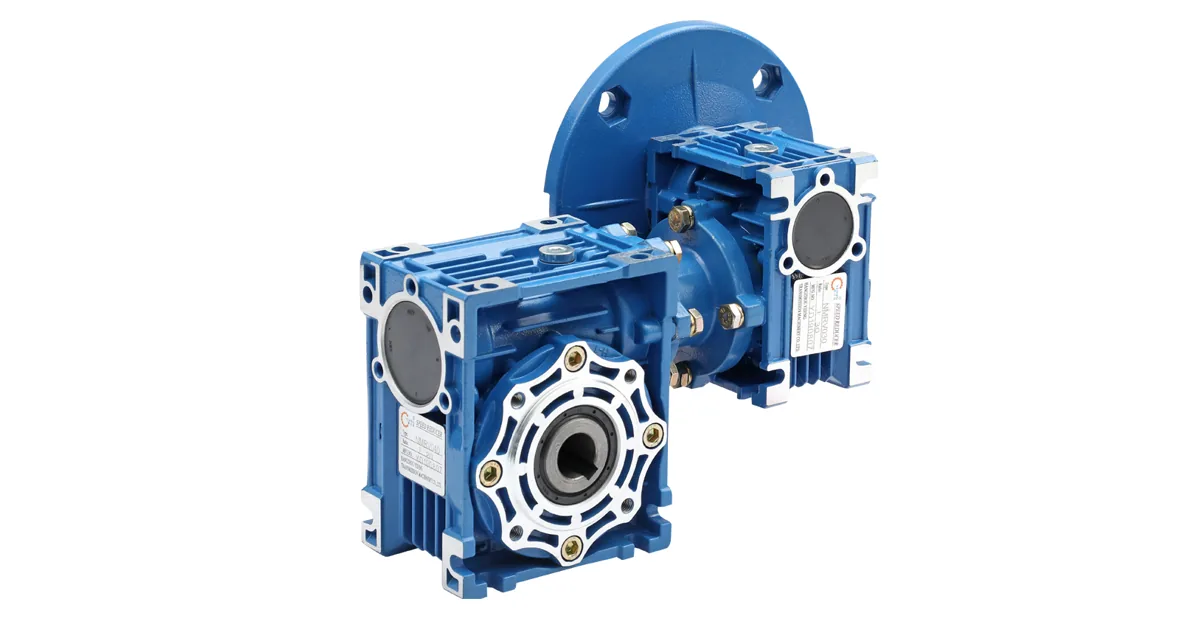

Пример червячного редуктора — Маркировка редукторов Bauer: расшифровка обозначений — Типовое исполнение червячного привода

Типоразмер и мощность

Цифровая часть кодирует типоразмер корпуса и связана с габаритами и нагрузочной способностью. Более крупный типоразмер рассчитан на больший момент.

На шильдике рядом указывают мощность двигателя P в кВт и обороты, по которым можно рассчитать выходной момент.

Передаточное число и обороты

Данные о передаточном числе позволяют вычислить выходные обороты: i=n1/n2, где входная частота n1≈1450 об/мин для 4-полюсного двигателя.

Зная i и мощность, момент считают по формуле T=9550·P·КПД/n2. Эти значения нужны, чтобы аналог совпал по кинематике и нагрузке.

Габаритный и присоединительный чертёж — Маркировка редукторов Bauer: расшифровка обозначений — Габаритный и присоединительный чертёж

Монтажное исполнение

Маркировка также отражает монтажное исполнение — лапы, фланец или насадной вал, а также положение вала в пространстве.

Монтажное исполнение критично для замены: аналог должен встать на те же посадочные места, что и оригинал Bauer.

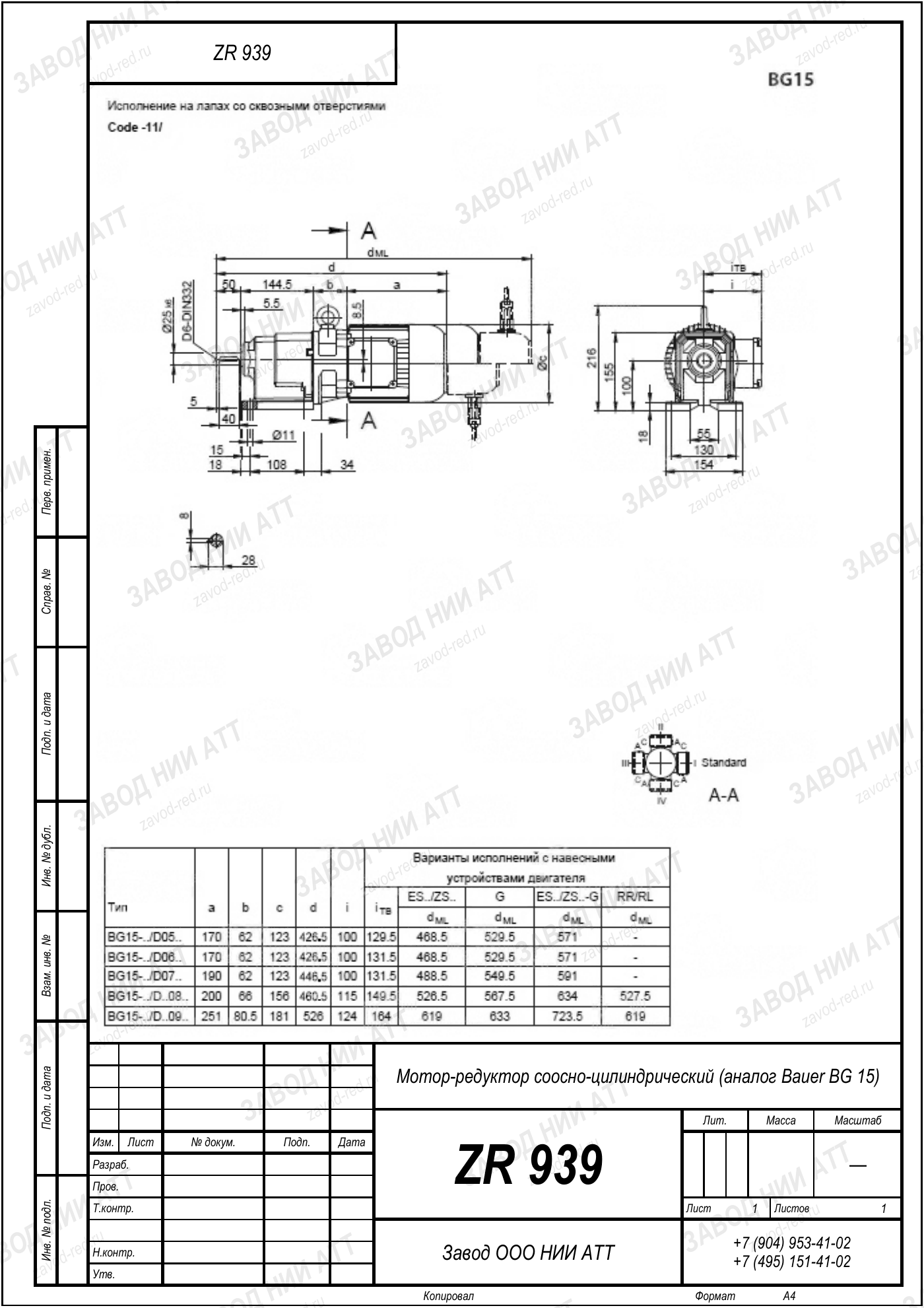

Габаритный чертёж Bauer BG 15 — Габаритный и присоединительный чертёж Bauer BG 15 · аналог ZR 939 — все чертежи Bauer

Как использовать маркировку для подбора

Перепишите обозначение с шильдика полностью, зафиксируйте мощность, обороты, передаточное число и монтаж. Снимите размеры валов.

Введите данные в калькулятор подбора — по расшифровке система предложит габаритный аналог ZR. Номер модели ZR заранее не называем, чтобы не ошибиться.

Элементы маркировки Bauer и их смысл

Элемент	Что кодирует
Буквенный код	Тип редуктора (цил./плоский/червячный)
Цифровой типоразмер	Габариты и нагрузочная способность
Передаточное число	Выходные обороты, i=n1/n2
Монтажное исполнение	Лапы / фланец / насадной вал
Данные шильдика	Мощность P, обороты, момент T

Подберём аналог Bauer под вашу задачу. Введите параметры в калькуляторе подбора — покажем нашу модель ZR и рассчитаем цену. Общее по замене импорта — импортозамещение.

Вопросы и ответы

Частые вопросы: Bauer и аналоги ZR

Что можно узнать из маркировки Bauer?

Тип редуктора, типоразмер, передаточное число и монтажное исполнение. Вместе с шильдиком это даёт мощность, обороты и момент.

Как определить тип редуктора по обозначению?

По буквенному коду в начале маркировки: он указывает, цилиндрический это, плоский, конический или червячный привод.

Как по маркировке узнать передаточное число?

Передаточное число указано в обозначении или на шильдике. Проверить обороты можно по формуле i=n1/n2 при n1≈1450 об/мин.

Зачем нужно монтажное исполнение из маркировки?

Оно показывает, как редуктор крепится — лапы, фланец или насадной вал. Аналог должен совпасть по монтажу, чтобы встать на место.

Что делать, если шильдик нечитаемый?

Тогда снимают размеры валов, межосевое расстояние и монтаж, а момент и передаточное определяют по мощности и оборотам привода.

Поможет ли маркировка подобрать аналог ZR?

Да, по расшифровке маркировки и размерам подбирается габаритный аналог ZR. Точный номер модели называем только после подбора.

ZR производит редукторы сама?

Да, ZR — марка ООО «НИИ АТТ» из Челябинска, отечественного производителя редукторов, а не перепродавца импорта.

Маркировка редукторов Bauer кодирует тип, типоразмер, передаточное число и монтажное исполнение. Её расшифровка вместе с данными шильдика позволяет точно подобрать аналог ZR.

Подробнее: характеристики, таблицы и полезные ссылки

Первым делом по буквенному коду определяют тип привода, затем по цифрам — типоразмер и нагрузочную способность. Эти данные задают геометрию будущего аналога.

Кинематику проверяют по передаточному числу i=n1/n2 и моменту T=9550·P·КПД/n2, используя мощность и обороты с шильдика. Так аналог ZR совпадает и по размерам, и по нагрузке.

Порядок расшифровки маркировки

Шаг	Что определяем
1. Буквенный код	Тип редуктора
2. Цифровой код	Типоразмер и габариты
3. Шильдик	Мощность, обороты, момент, i

Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.
