Главное условие успешной замены редуктора Bonfiglioli — совпадение присоединительных размеров. Даже точный по моменту аналог не встанет на место, если не совпадают диаметр вала, расположение лап или фланец. В этом материале разбираем, какую геометрию замерять и как использовать её для подбора аналога ZR.
Завод Редукторов (бренд ZR, ООО «НИИ АТТ», Челябинск) — производитель, не дилер Bonfiglioli. Мы не публикуем оригинальные заводские чертежи Bonfiglioli, но подскажем, какие присоединительные размеры критичны и как снять их для корректного подбора аналога.
Крутящий момент и передаточное число определяют, справится ли редуктор с нагрузкой. Но встанет ли он физически на место — решают присоединительные размеры. Это диаметр и тип выходного вала, тип монтажа (лапы, фланец, насадной), расположение и диаметр крепёжных отверстий, высота оси.
При замене на аналог совпадение геометрии первично: несовпадение полого вала на пару миллиметров или иное межосевое расстояние потребует переделки рамы или посадочного узла. Поэтому подбор аналога ZR всегда начинается со снятия монтажных размеров, а не с поиска похожего названия серии.
Для выходного вала важны: тип (сплошной цилиндрический, полый под шпонку, полый со шлицами или под усадочную втулку), диаметр, длина вылета и параметры шпоночного паза или шлицов. У полого вала критичен внутренний диаметр — он должен точно сесть на приводной вал машины.
Ошибка в диаметре вала — самая частая причина того, что аналог «не встал». Поэтому диаметр и тип вала замеряют штангенциркулем в первую очередь и фиксируют вместе со шпоночным пазом. Эти данные напрямую переносятся в требования к аналогу ZR.
Bonfiglioli выпускает редукторы в лаповом, фланцевом и насадном (навесном) исполнении. Для фланца замеряют диаметр центрирующего буртика, диаметр окружности крепёжных отверстий, их количество и диаметр. Для лапового — расположение лап, высоту оси и размеры опорной плоскости.
Монтажное исполнение аналога должно совпадать с оригиналом либо допускать установку через переходную деталь. При подборе ZR мы сверяем именно эти параметры: тип монтажа, посадочные диаметры и расположение крепежа, чтобы редуктор встал в существующий привод.
Для редукторов с параллельными валами ключевой параметр — межосевое расстояние между входным и выходным валами, а также высота оси относительно опорной плоскости. Эти размеры определяют, как редуктор ляжет в раму и совпадёт ли он с ответной частью привода.
Высота оси и межосевое расстояние важны и при подборе замены: если они не совпадают, потребуется корректировка рамы или соединительных элементов. Поэтому их замеряют и передают вместе с остальными монтажными размерами.
Минимальный набор для подбора аналога: тип и диаметр выходного вала, монтажное исполнение (лапы/фланец/насадной), параметры фланца или расположение лап, межосевое расстояние (для параллельных валов), высота оси. Дополнительно — крутящий момент и передаточное число.

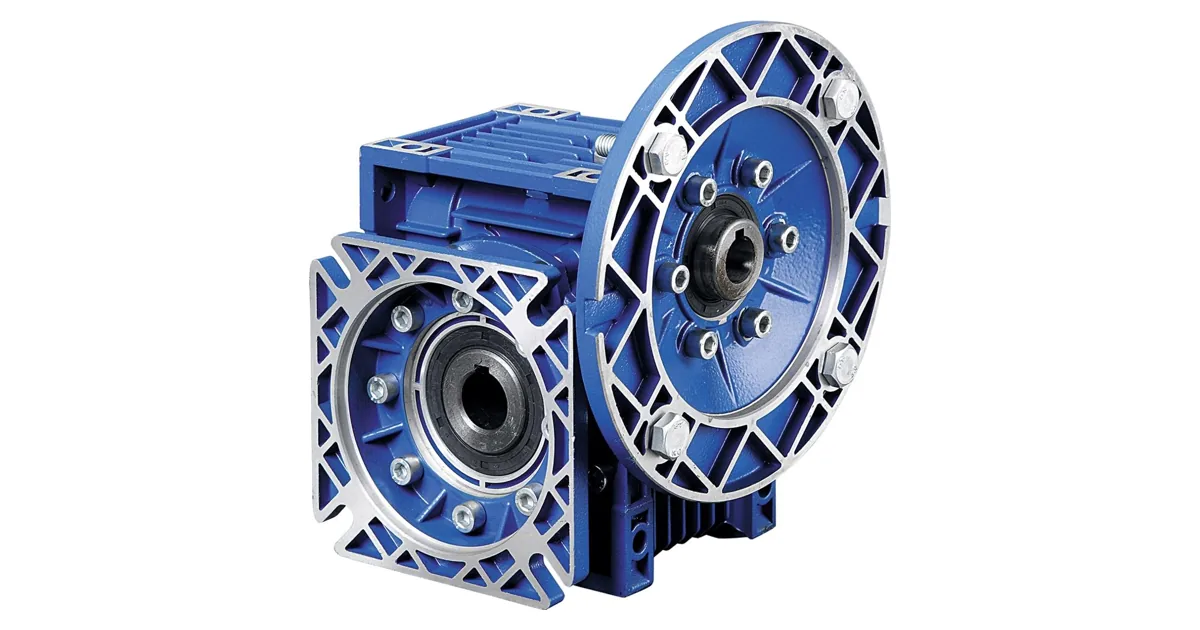

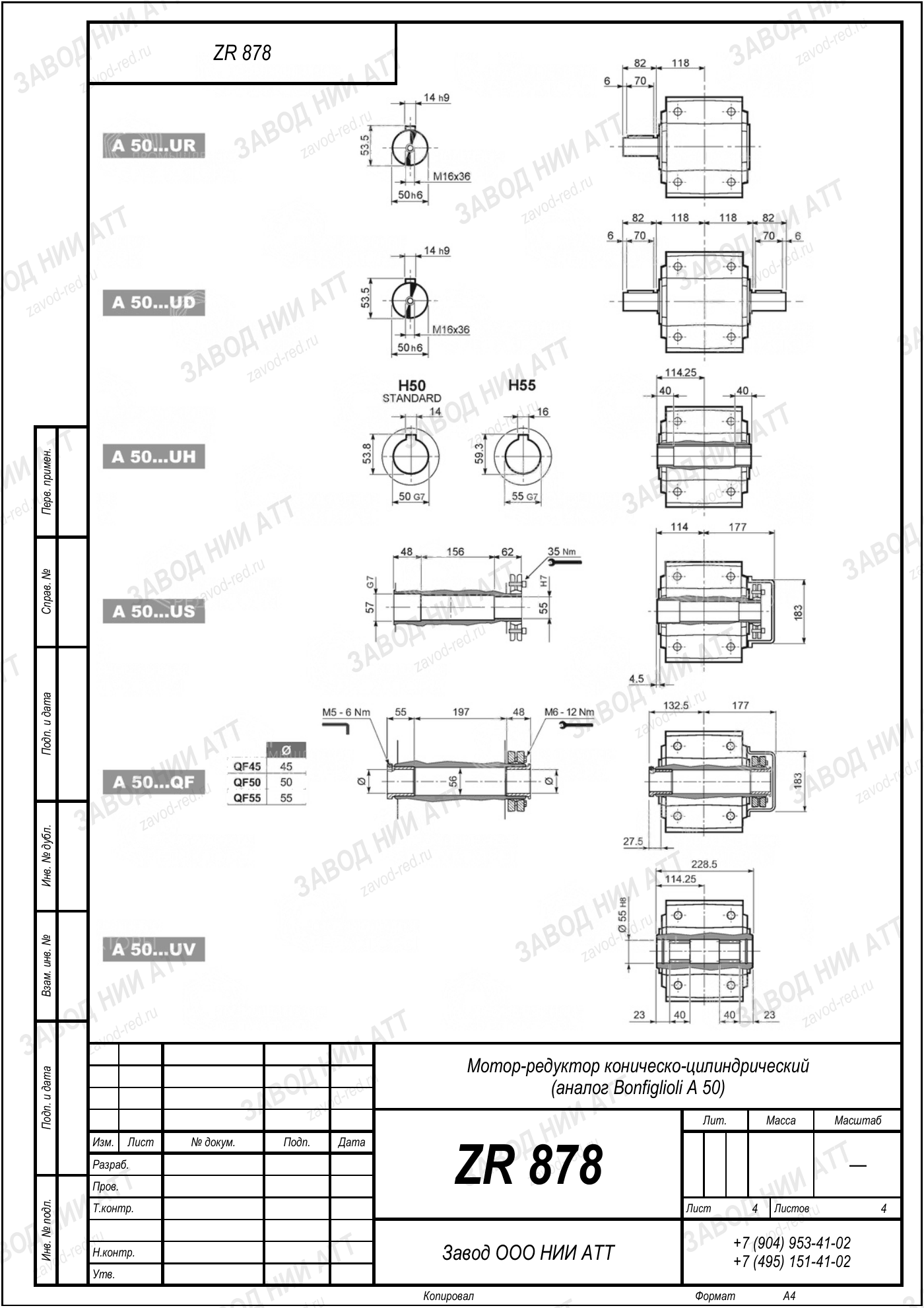

Идеально приложить оригинальный чертёж или габаритный эскиз с контрольными размерами. Если чертежа нет, подойдут аккуратные замеры и фото шильдика. С этими данными инженеры ZR подберут типоразмер, совместимый по геометрии.
После снятия размеров идёт сверка: тип монтажа, диаметр и тип вала, посадочные диаметры фланца, расположение крепёжных отверстий, высота оси. Аналог ZR подбирается так, чтобы совпасть по этим позициям или встать через штатную переходную деталь.
Параллельно проверяются нагрузочные параметры: момент T=9550·P·КПД/n2 и передаточное число i=n1/n2. Только совпадение геометрии и нагрузки одновременно даёт замену без переделки узла. Мы не выдумываем размеры Bonfiglioli и не переносим их артикулы в маркировку ZR — подбираем по фактическим замерам.
| Размер | Что замерить |
|---|---|
| Тип вала | Сплошной / полый / шлицевой |
| Диаметр вала | Внешний или внутренний, мм |
| Монтаж | Лапы / фланец / насадной |
| Фланец | Диаметр буртика и окружности отверстий |
| Крепёж | Число и диаметр отверстий |
| Ось | Высота оси, межосевое расстояние |
| Параметр | Приоритет |
|---|---|
| Диаметр и тип вала | Высокий |
| Монтажное исполнение | Высокий |
| Расположение крепежа | Высокий |
| Крутящий момент | Высокий |
| Передаточное число | Высокий |
| Высота оси | Средний |
Присоединительные размеры Bonfiglioli — диаметр вала, монтажное исполнение, фланец, межосевое расстояние — определяют, встанет ли аналог на место без переделки. Их снимают до подбора ZR, а не после.
Подбор аналога Bonfiglioli строится на двух группах данных. Первая — геометрия: тип и диаметр выходного вала, монтажное исполнение (лапы, фланец, насадной), диаметр центрирующего буртика и окружности крепёжных отверстий, высота оси и межосевое расстояние. Именно эти размеры решают, ляжет ли редуктор в существующий привод.
Вторая группа — нагрузка: крутящий момент и передаточное число. Момент рассчитывается по формуле T=9550·P·КПД/n2, передаточное число — как i=n1/n2 при входной частоте n1≈1450 об/мин. Завод Редукторов подбирает типоразмер ZR по фактическим замерам узла и не выдумывает размеры или каталожные обозначения Bonfiglioli.
| Группа | Параметры |
|---|---|
| Геометрия | Вал, монтаж, фланец, высота оси |
| Нагрузка | Момент T, передаточное число i |
| Формула момента | T=9550·P·КПД/n2 |
| Формула передачи | i=n1/n2, n1≈1450 об/мин |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
