Редукторы Bonfiglioli применяются в самых разных приводах — от конвейеров до мешалок и подъёмных механизмов. Когда такой редуктор нужно заменить, важно действовать по понятному алгоритму: определить тип, рассчитать нагрузку, сверить монтаж и подобрать аналог. Это руководство описывает весь путь замены на редуктор ZR.
Мы, Завод Редукторов (бренд ZR, ООО «НИИ АТТ», Челябинск), производитель, а не дилер Bonfiglioli. Мы не продаём оригинальную продукцию этого бренда, но подбираем аналог ZR по параметрам вашего узла, чтобы замена прошла без переделки привода.
Ассортимент Bonfiglioli включает соосные цилиндрические, плоские цилиндрические с параллельными валами, коническо-цилиндрические, червячные редукторы и планетарные приводы, а также мотор-редукторы в сборе. Тип определяет геометрию передачи и способ монтажа.
Для подбора аналога важен не бренд серии, а конструктивный тип и монтажное исполнение. Соосному Bonfiglioli соответствует соосный ZR, коническому — коническо-цилиндрический, червячному — червячный. Подбор идёт от функции узла, а маркетинговое название серии вторично.
Первый шаг — определить исходные параметры: тип редуктора, передаточное число (или обороты выхода n2), мощность двигателя P и характер нагрузки. Для отечественной сети входная частота 4-полюсного двигателя n1≈1450 об/мин.
Если в паспорте нет момента, его считают по формуле T=9550·P·КПД/n2, где КПД — коэффициент полезного действия ступеней. Передаточное число определяется как i=n1/n2. Эти два числа — основа для выбора типоразмера аналога с нужным запасом.
Крутящий момент на выходном валу — главная нагрузочная характеристика. Формула T=9550·P·КПД/n2 даёт момент в Н·м при мощности P в кВт и оборотах n2 в об/мин. КПД зависит от типа и числа ступеней: у цилиндрических передач он выше, у червячных ниже.
Передаточное число i=n1/n2 показывает, во сколько раз редуктор снижает обороты. Зная требуемое n2 на выходе и входную частоту n1≈1450 об/мин, легко определить нужное i. Оба параметра проще всего прикинуть в калькуляторе подбора на сайте, а затем уточнить с инженером.

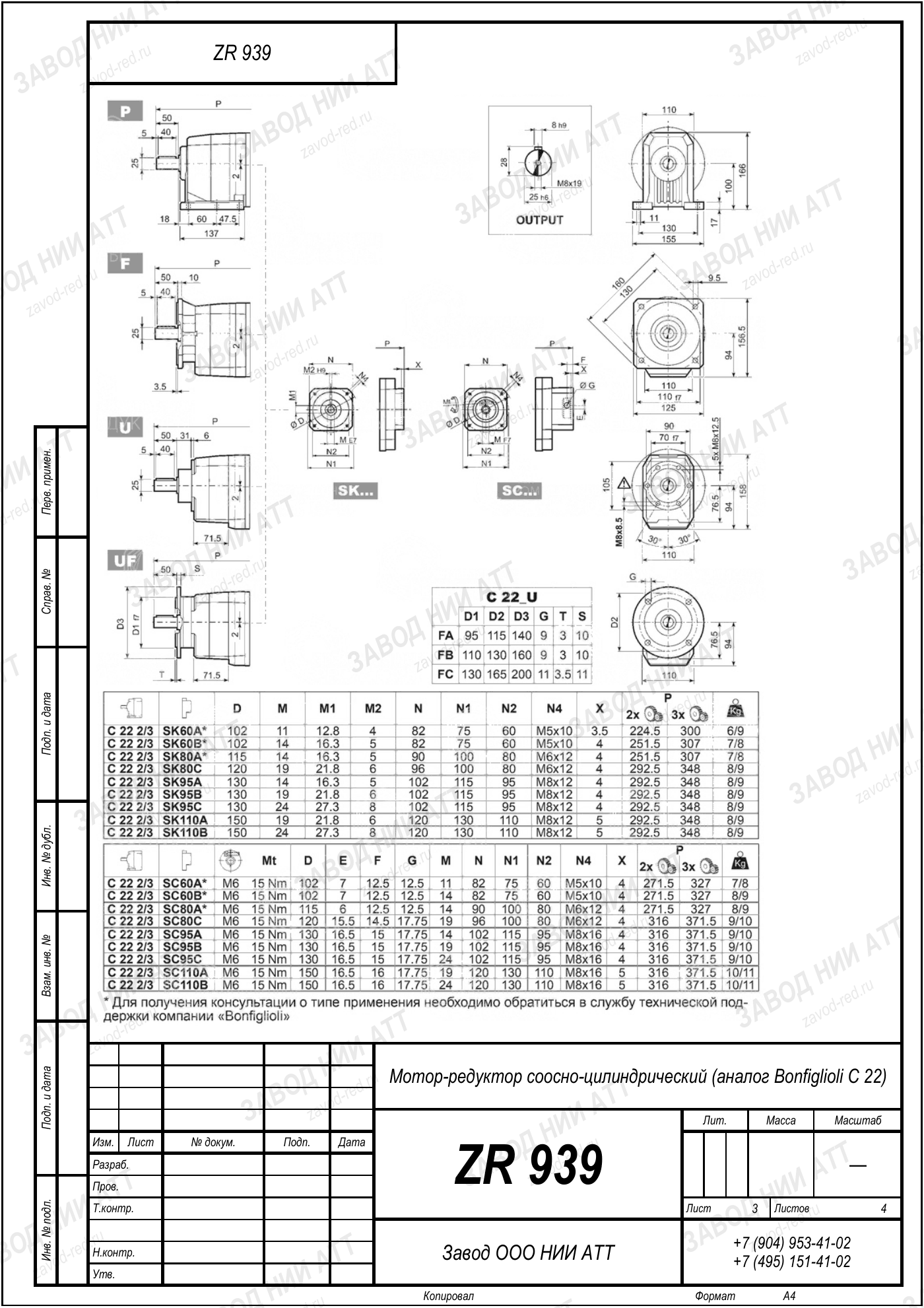

После расчёта нагрузки проверяется механика: тип и диаметр выходного вала, монтажное исполнение (лапы, фланец, насадной), параметры фланца или расположение лап, высота оси и межосевое расстояние. Эти размеры определяют, встанет ли аналог на место без переделки.
Совпадение момента без совпадения геометрии не гарантирует установку. Поэтому монтажные размеры снимают до заказа — по оригинальному чертежу или контрольным замерам узла. Если прямого совпадения нет, возможна установка через штатную переходную деталь.
Сервис-фактор — это коэффициент запаса по моменту, который учитывает характер нагрузки: плавную, с умеренными толчками или ударную, а также число пусков в час и режим работы. Чем жёстче условия, тем выше требуемый запас.
Подбор без сервис-фактора — частая ошибка: редуктор, рассчитанный впритык, быстро вырабатывается на ударной нагрузке. При подборе аналога ZR мы закладываем запас под реальные условия эксплуатации вашего узла, а не под идеальный расчётный режим.
Чтобы получить расчёт аналога, сообщите: тип редуктора Bonfiglioli, передаточное число или обороты выхода, мощность двигателя, характер нагрузки, монтажное исполнение и присоединительные размеры. Фото шильдика и чертёж заметно ускоряют подбор.
На основе этих данных инженеры Завода Редукторов подберут типоразмер ZR, проверят нагрузочную и монтажную совместимость и предложат готовый вариант замены. Предварительный расчёт момента и передаточного числа можно сделать самостоятельно в калькуляторе подбора.
| Тип Bonfiglioli | Аналог ZR |
|---|---|
| Соосный цилиндрический | Соосный цилиндрический |
| Плоский (параллельные валы) | Плоский цилиндрический |
| Коническо-цилиндрический | Коническо-цилиндрический |
| Червячный | Червячный |
| Мотор-редуктор | Мотор-редуктор ZR |
| Параметр | Назначение |
|---|---|
| Тип и монтаж | Конструктив аналога |
| Мощность P, кВт | Вход для расчёта момента |
| Обороты выхода n2 | Расчёт момента и i |
| Момент T=9550·P·КПД/n2 | Несущая способность |
| Характер нагрузки | Выбор сервис-фактора |
Замена редуктора Bonfiglioli на аналог ZR идёт по алгоритму: определить тип, рассчитать момент и передаточное число, сверить монтаж и заложить сервис-фактор. Так замена проходит без переделки привода.
Подбор начинается с типа редуктора и монтажного исполнения, затем считаются нагрузочные параметры. Крутящий момент определяется по формуле T=9550·P·КПД/n2, где P — мощность в кВт, n2 — обороты выходного вала, КПД — коэффициент полезного действия. Передаточное число рассчитывается как i=n1/n2 при входной частоте n1≈1450 об/мин для стандартного 4-полюсного двигателя.
После расчёта нагрузки проверяется монтажная геометрия: тип и диаметр вала, исполнение, фланец, высота оси и межосевое расстояние. Дополнительно закладывается сервис-фактор под характер нагрузки и режим пусков. Завод Редукторов подбирает типоразмер ZR под конкретную задачу узла и не выдумывает каталожные обозначения Bonfiglioli.
| Величина | Формула |
|---|---|
| Крутящий момент | T=9550·P·КПД/n2 |
| Передаточное число | i=n1/n2 |
| Входная частота | n1≈1450 об/мин (4 полюса) |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
Получить расчёт
