Диссольвер — сердце участка приготовления пигментных паст и эмалей. Дисковая фреза-зубчатка рассеивает пигмент в связующем на высоких окружных скоростях, а нагрузка резко растёт при загущении замеса. Привод должен держать пусковой момент по вязкой массе, держать заданные обороты фрезы и переносить абразив пигментов. Разберём, как подобрать редуктор и мотор-редуктор диссольвера предметно.
Материал о подборе привода диссольвера: какие обороты и окружные скорости фрезы нужны, как посчитать момент по мощности, зачем сервис-фактор при вязких замесах и как подобрать габаритный аналог ZR взамен импортного узла.
Диссольвер диспергирует пигмент дисковой фрезой-зубчаткой, создавая зону высоких сдвиговых напряжений у кромок диска. Рабочая окружная скорость фрезы обычно лежит в диапазоне 18–25 м/с, для чего вал вращается на 700–1500 об/мин в зависимости от диаметра диска. Чем крупнее замес и вязче связующее, тем выше момент сопротивления на валу и тем важнее запас привода.
Основная сложность — переменная нагрузка по ходу цикла. В начале диспергирования масса густая, пусковой момент высокий; по мере смачивания пигмента вязкость падает, но при вводе загустителей или подсадке колера снова растёт. Абразивные пигменты (диоксид титана, оксиды железа) добавляют износ, а пары растворителей требуют исполнения с учётом взрывобезопасности линии.
Обороты вала считают от нужной окружной скорости фрезы: n = 60·v/(π·D), где v — окружная скорость в м/с, D — диаметр диска в метрах. Для диска 300 мм и скорости 20 м/с получаем около 1270 об/мин. Отсюда подбирают передаточное число i = n1/n2; при 4-полюсном двигателе n1 ≈ 1450 об/мин передаточное часто близко к единице или требует повышающей ступени.
Момент на выходном валу оценивают по формуле T = 9550·P·КПД/n2 (Н·м, P в кВт, n2 — выходные обороты). Например, при P = 22 кВт, КПД 0,96 и n2 = 1270 об/мин момент около 159 Н·м. Реальная нагрузка на пуске по густой массе выше номинала, поэтому расчётную мощность берут с запасом, а не по средней точке цикла.
Диссольвер — машина с ударно-переменной нагрузкой и частыми пусками под замесом, поэтому сервис-фактор берут повышенным, ориентировочно 1,5–1,8. Он компенсирует пиковый момент при страгивании густой массы, кратковременные перегрузки при подсадке пигмента и тепловой режим при длительном диспергировании. Заниженный запас ведёт к перегреву, выкрашиванию зубьев и течи по уплотнениям.
Для плавного разгона по вязкой среде полезен частотный преобразователь: он снижает пусковой ток и позволяет вести диспергирование на регулируемых оборотах фрезы. При этом редуктор должен переносить работу на пониженной частоте без потери смазки в зацеплении, а мотор — иметь принудительное охлаждение, если долго работает на малых оборотах.
Участок ЛКМ насыщен парами растворителей, поэтому электрическая часть привода и обвязка выбираются по классу взрывозащиты зоны. Механическая часть редуктора должна быть герметична: качественные манжеты по валу мешалки, сапун с защитой от заброса среды и стойкое к растворителям лакокрасочное покрытие корпуса, которое не разъедается при проливах и отмывке.
Абразивные пигменты требуют закалённых зубчатых колёс и увеличенного ресурса подшипников, особенно радиально-упорных, воспринимающих осевую составляющую от фрезы. Регулярная санитарная мойка узла и смена цвета замеса означают частые перепады температуры и контакт корпуса с моющими составами — покрытие и уплотнения подбирают под эти циклы.

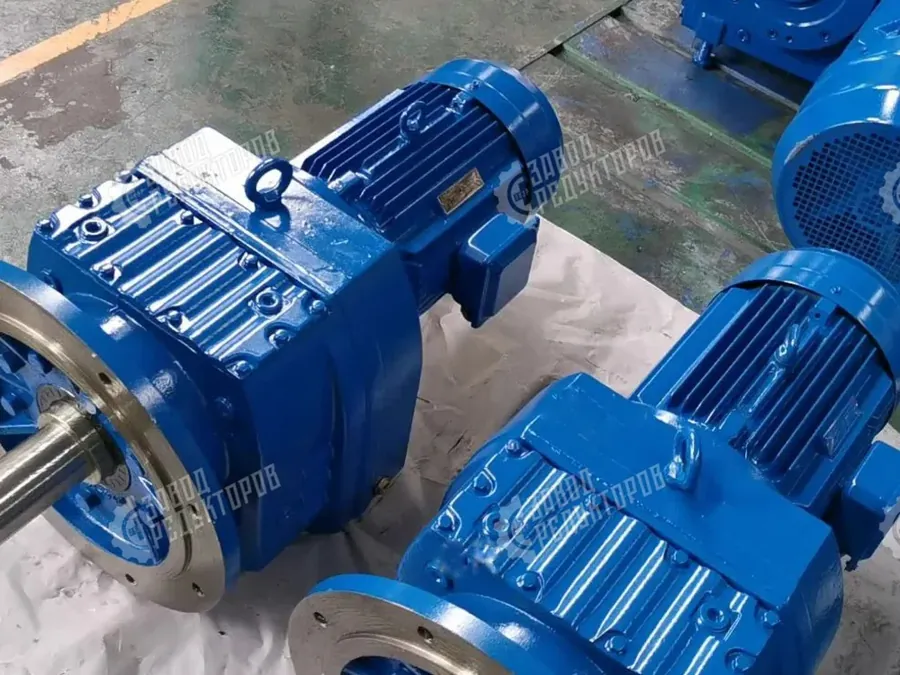

Если на диссольвере стоял импортный мотор-редуктор или редуктор, замену подбирают не по «наклейке», а по присоединительным размерам, моменту и передаточному числу. Мы российский производитель габаритных аналогов ZR: снимаем размеры фланца, диаметр и вылет вала, монтажное положение и считаем требуемый момент по вашей мощности и оборотам фрезы. Точный аналог ZR по параметрам даёт калькулятор подбора.
Для планетарных и цилиндрических импортных серий действует то же правило: не выдумываем номер модели, а сверяем присоединения и нагрузочную способность. Подтверждённые соответствия по ряду SEW (R37→ZR 636, R57→ZR 858, R77→ZR 979) берём как ориентир, но окончательный типоразмер под ваш диссольвер уточняет калькулятор по фактическим данным.
Для быстрого подбора соберите паспортные данные существующего узла и параметры процесса: мощность и обороты двигателя, диаметр дисковой фрезы, целевую окружную скорость, объём и вязкость типового замеса, монтажное положение и способ крепления. Эти цифры позволяют однозначно посчитать момент и передаточное число без «переборов по каталогу».
Цену не называем «с потолка» — она зависит от типоразмера, исполнения и покрытия. По собранным параметрам мы рассчитаем привод и дадим стоимость по запросу. Такой подход исключает установку заведомо слабого или избыточного редуктора и снижает риск простоя участка приготовления ЛКМ.
| Параметр | Значение / что снять |
|---|---|
| Диаметр дисковой фрезы | мм |
| Целевая окружная скорость | 18–25 м/с |
| Обороты вала фрезы | об/мин (по формуле n=60v/πD) |
| Мощность двигателя | кВт |
| Объём и вязкость замеса | л и мПа·с |
| Монтажное положение и фланец | вертикальное, размеры присоединения |
| Мощность P, кВт | Выходные обороты n2 об/мин |
|---|---|
| 11 | 1270 → T≈79 Н·м |
| 18,5 | 1270 → T≈134 Н·м |
| 22 | 1270 → T≈159 Н·м |
| 30 | 1000 → T≈275 Н·м |
Подбор редуктора и мотор-редуктора диссольвера в лакокрасочном производстве по оборотам дисковой фрезы, моменту и сервис-фактору с аналогами ZR взамен импорта.
Редуктор диссольвера подбирают под высокооборотную дисковую фрезу лакокрасочного производства: считают обороты вала от окружной скорости 18–25 м/с, момент по формуле T=9550·P·КПД/n2 и закладывают повышенный сервис-фактор под пусковые и ударные нагрузки вязких замесов. Учитывают абразив пигментов, пары растворителей и санитарную мойку. Мотор-редуктор диссольвера в исполнении под ЛКМ обеспечивает стабильные обороты фрезы и ресурс узла диспергирования.
Замену импортного привода диссольвера подбираем как габаритный аналог ZR по присоединительным размерам, моменту и передаточному числу — без выдуманных моделей и цен. Российский производитель редукторов ZR рассчитывает типоразмер по вашей мощности, оборотам и диаметру фрезы, а точное соответствие импортному узлу даёт калькулятор подбора. Это снижает простой участка приготовления эмалей, паст и колеров и даёт предсказуемый ресурс диспергатора.
| Данные для подбора | Пример / единицы |
|---|---|
| Мощность и обороты двигателя | кВт, об/мин |
| Диаметр и обороты фрезы | мм, об/мин |
| Момент на валу | Н·м (по T=9550·P·КПД/n2) |
| Сервис-фактор | 1,5–1,8 |
| Исполнение | под растворители, монтаж, покрытие |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
