Flender — немецкий бренд крупных промышленных редукторов, применяемых в тяжёлой индустрии: цементных заводах, горнодобыче, металлургии. При замене такого узла ключевую роль играют присоединительные размеры — от них зависит, встанет ли аналог на штатное место.
Присоединительные размеры определяют совместимость редуктора с рамой, двигателем и рабочей машиной. Ниже разберём, какие параметры замерять и как использовать их при подборе.

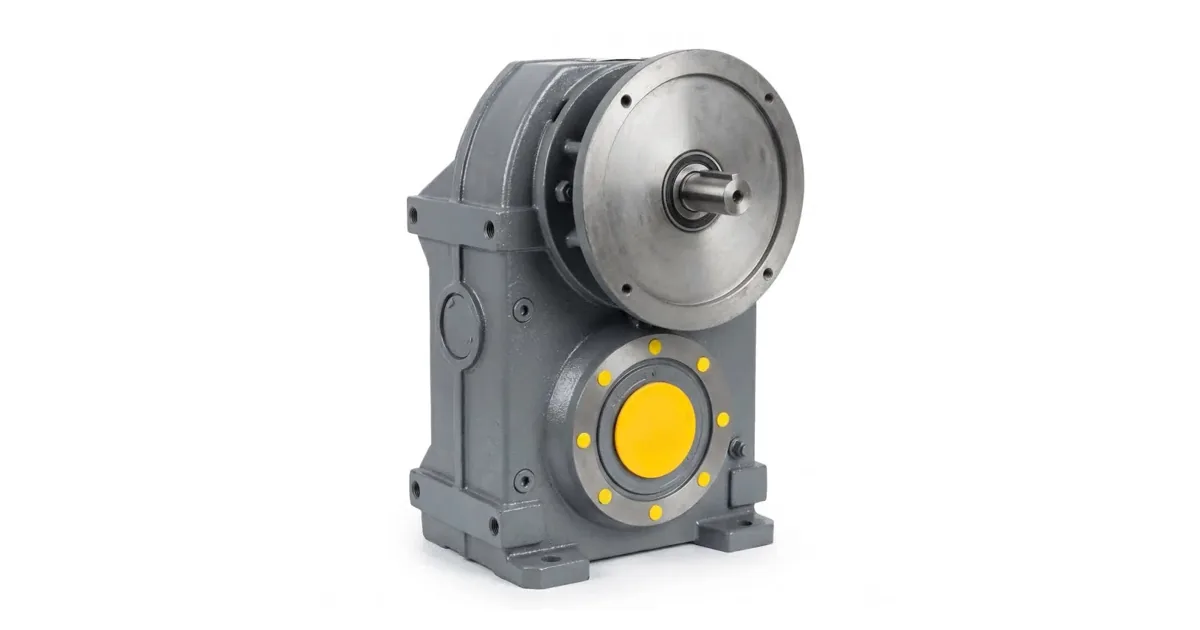

К присоединительным относят все параметры, по которым редуктор стыкуется с окружающим оборудованием: диаметр и длина входного и выходного валов, тип и размеры шпоночного паза, расположение и диаметр крепёжных отверстий лап или фланца.
Отдельно учитывают высоту оси выходного вала, межосевое расстояние между входом и выходом, а также ориентацию сборки — расположение валов и монтажное положение корпуса в пространстве.
Выходной вал Flender может быть сплошным цилиндрическим со шпонкой, полым под усадочный диск или со шлицами. При подборе аналога тип исполнения вала должен совпадать, иначе потребуется переходная муфта или адаптер.
Диаметр вала связан с передаваемым крутящим моментом: чем больше момент, тем толще вал. Поэтому замер диаметра косвенно подтверждает нагрузочную категорию редуктора.
Лаповое исполнение крепится к горизонтальной раме через отверстия в основании корпуса. Здесь важны межосевые расстояния отверстий, их диаметр и высота оси вала над плоскостью лап.
Фланцевое исполнение стыкуется с рабочей машиной по торцу. Сверяют диаметр центрирующего пояска, диаметр окружности расположения отверстий и их количество. Расхождения решаются переходной плитой.
Помимо присоединительных, замеряют габаритные размеры — длину, ширину и высоту корпуса, чтобы аналог поместился в существующую нишу и не мешал соседним узлам, трубопроводам и площадкам обслуживания.
Учитывают также положение маслозаливной и сливной пробок, сапуна и смотрового окна — при другой ориентации сборки они могут оказаться в неудобном месте.
Даже при полном совпадении крутящего момента и передаточного числа аналог не встанет, если расходятся посадочные размеры. Поэтому после расчёта нагрузки обязательно идёт сверка монтажной геометрии.
Крутящий момент считают по формуле T=9550·P·КПД/n2, передаточное число — i=n1/n2. Эти величины задают типоразмер, а присоединительные размеры — конкретное исполнение внутри него.
ООО «НИИ АТТ» (бренд ZR, Челябинск) — производитель редукторов. Подбор аналога Flender ведётся от инженерного расчёта нагрузки с последующей сверкой присоединительных размеров под конкретную установку.
Flender выпускает крупные тяжёлые редукторы, поэтому по каждой позиции важно подтвердить не только момент, но и совместимость валов, крепления и габаритов. Замеры по факту снижают риск несовпадения.
| Параметр | Что замерять |
|---|---|
| Выходной вал | Диаметр, длина, тип (сплошной/полый) |
| Шпоночный паз | Ширина и глубина |
| Лапы | Межосевые отверстий, высота оси |
| Фланец | Диаметр пояска, окружность отверстий |
| Габариты | Длина, ширина, высота корпуса |
| Величина | Формула |
|---|---|
| Крутящий момент | T=9550·P·КПД/n2 |
| Передаточное число | i=n1/n2 |
| Входные обороты | n1≈1450 об/мин |
Присоединительные размеры редуктора Flender — валы, лапы, фланцы, габариты — определяют совместимость аналога. Ниже сводка параметров для сверки и расчёта.
Для подбора замеряют диаметр и длину валов, шпоночный паз, межосевые расстояния крепёжных отверстий, высоту оси и габариты корпуса. Момент и передаточное число задают типоразмер: T=9550·P·КПД/n2 и i=n1/n2 при n1≈1450 об/мин.
Flender — крупные промышленные редукторы для тяжёлой индустрии. Производитель ZR, ООО «НИИ АТТ» (Челябинск), подбирает аналог от инженерного расчёта нагрузки со сверкой присоединительных размеров под конкретную установку.
| Узел | Параметр |
|---|---|
| Валы | Диаметр, длина, шпонка |
| Крепление | Лапы или фланец, отверстия |
| Габариты | Д×Ш×В корпуса |
