Маркировка Lenze кодирует тип редуктора, типоразмер, передаточное число и исполнение. Разбираем, как её читать и переносить данные в подбор аналога ZR.
Обозначение на шильдике Lenze — это ключ к характеристикам узла: типу зацепления, типоразмеру, передаточному числу и монтажному исполнению. Правильно прочитав маркировку, вы получите все данные для подбора габаритного аналога ZR. Ниже — из чего состоит обозначение и что из него нужно для замены.
Маркировка Lenze обычно состоит из буквенно-цифрового кода: буквы обозначают тип и серию редуктора, цифры — типоразмер и передаточное число. К нему добавляются данные о двигателе и исполнении.
Точная структура зависит от серии, поэтому надёжнее ориентироваться на прямые характеристики с шильдика: мощность, обороты, момент и передаточное число. Именно они переносятся в подбор аналога, а не сам код.
Буквенная часть указывает тип зацепления: цилиндрический (соосный), плоский, конический или червячный. От типа зависят КПД, габариты и монтаж.
Тип важно определить точно, потому что аналог ZR подбирается с тем же типом зацепления. Замена червячного на цилиндрический или наоборот меняет тепловой режим и присоединительные размеры.
Цифровая часть маркировки обычно связана с типоразмером (габаритом) и передаточным числом i. Передаточное число определяет соотношение входных и выходных оборотов: i = n1/n2 при n1 ≈ 1450 об/мин.
Если передаточное число в коде не читается, его восстанавливают по оборотам двигателя и выходным оборотам линии. Момент при этом считается как T = 9550·P·КПД/n2.
К обозначению редуктора добавляются параметры встроенного двигателя: мощность P, число полюсов, напряжение и монтажный фланец. Они определяют входные обороты и присоединение.
Монтажное исполнение (лапы, фланец, полый вал) и положение осей также отражаются в шильдике или в коде. Эти данные критичны для прямой замены на ZR.
Из маркировки Lenze для подбора нужны: тип зацепления, момент или мощность и обороты, передаточное число и монтажное исполнение. Диаметр вала и фланец замеряются отдельно, если не указаны.

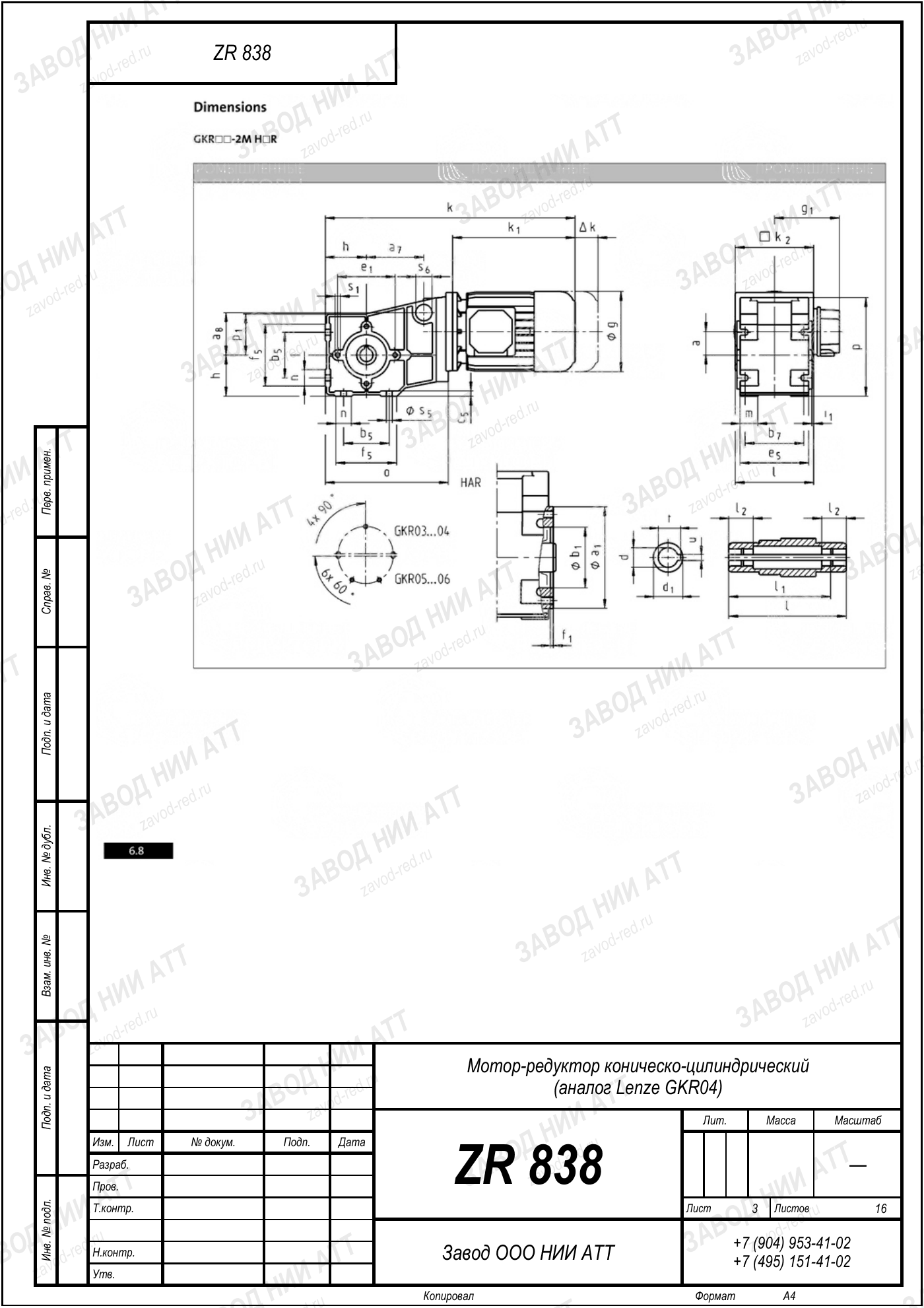

Эти данные вносятся в калькулятор, и он предлагает габаритный аналог ZR. Производитель ZR — ООО «НИИ АТТ» (Челябинск); номера ZR не выдумываются по коду Lenze, а присваиваются по итогам подбора.
Типичная ошибка — подбирать аналог «по названию», сопоставляя код Lenze с чужой таблицей. Коды разных производителей не совпадают, и такой аналог часто не подходит по фактическим размерам.
Второй риск — игнорировать тип зацепления и исполнение. Даже при совпадении момента редуктор другого типа не встанет на место или перегреется. Поэтому мы подбираем по реальным характеристикам, а не по расшифровке кода.
| Элемент маркировки | Что означает |
|---|---|
| Буквенная часть | тип и серия редуктора |
| Цифровая часть | типоразмер и передаточное число |
| Данные двигателя | мощность P, полюса, напряжение |
| Исполнение | лапы / фланец / полый вал |
| Параметр | Формула / источник |
|---|---|
| Передаточное число i | i = n1/n2, n1 ≈ 1450 |
| Момент на выходе T | T = 9550·P·КПД/n2 |
| Тип зацепления | из буквенной части кода |
| Присоединительные размеры | шильдик или замер |
Маркировка Lenze кодирует тип, типоразмер, передаточное число и исполнение редуктора. Для подбора аналога ZR из неё берут характеристики, а не сам код.
Обозначение Lenze состоит из буквенной части (тип и серия) и цифровой (типоразмер и передаточное число), к которым добавляются данные двигателя и монтажного исполнения. Структура зависит от серии, поэтому для подбора надёжнее опираться на прямые характеристики: тип зацепления, мощность, обороты, момент и передаточное число.
Аналог ZR нельзя подобрать сопоставлением кодов, так как обозначения производителей не совпадают. Из маркировки извлекают характеристики, считают передаточное число i = n1/n2 при n1 ≈ 1450 об/мин и момент T = 9550·P·КПД/n2, а затем вносят данные в калькулятор. Номера ZR присваиваются по итогам подбора, что исключает ошибку подбора по названию.
| Шаг | Действие |
|---|---|
| 1 | Определить тип по буквенной части |
| 2 | Снять момент, обороты, i |
| 3 | Уточнить исполнение и вал |
| 4 | Подобрать аналог ZR в калькуляторе |
