Оборудование NORD Drivesystems широко применяется в конвейерах, миксерах и упаковочных линиях, поэтому вопрос грамотного подбора и замены таких редукторов возникает у эксплуатационных служб постоянно. Ниже собрано практическое руководство: как читать типоразмер, какие параметры критичны при подборе и как корректно перейти на отечественный аналог ZR производства ООО «НИИ АТТ».
Мы, Завод Редукторов (бренд ZR, Челябинск), не являемся дилером NORD и не продаём оригинальную продукцию этого бренда. Наша задача — помочь подобрать редуктор ZR, повторяющий ключевые характеристики вашего NORD, чтобы замена прошла без переделки привода.
Линейка NORD включает цилиндрические соосные, плоские цилиндрические, конические (коническо-цилиндрические) и червячные редукторы, а также мотор-редукторы в сборе с электродвигателем. Каждый тип решает свою задачу: соосные компактны и хорошо ложатся в приводы с прямой передачей, конические удобны при развороте вала на 90°, червячные дают большое передаточное число в одной ступени.
При подборе важно понимать не маркетинговое семейство, а конструктивный тип и монтажное исполнение. Именно от них зависит, какой аналог ZR подойдёт: соосному NORD соответствует цилиндрический соосный ZR, коническому — коническо-цилиндрический, червячному — червячный. Подбор идёт по функции узла, а не по названию серии.
Для подбора нужны четыре базовых параметра: тип редуктора, передаточное число i, крутящий момент на выходном валу и частота вращения выхода n2. Мощность двигателя P и его синхронная частота (для отечественной сети n1≈1450 об/мин у 4-полюсного мотора) задают вход.
Если в паспорте указана только мощность и обороты выхода, момент считается по формуле T=9550·P·КПД/n2, где P в кВт, n2 в об/мин, КПД — коэффициент полезного действия ступеней. Передаточное число определяется как i=n1/n2. Эти два числа — фундамент корректного подбора аналога.
Механическая совместимость важнее совпадения бренда. Проверяйте: тип вала (сплошной цилиндрический, полый под шпонку, полый со шлицами или под усадочный диск), диаметр вала и его вылет, расположение лап или фланца, межосевое расстояние и высоту оси.

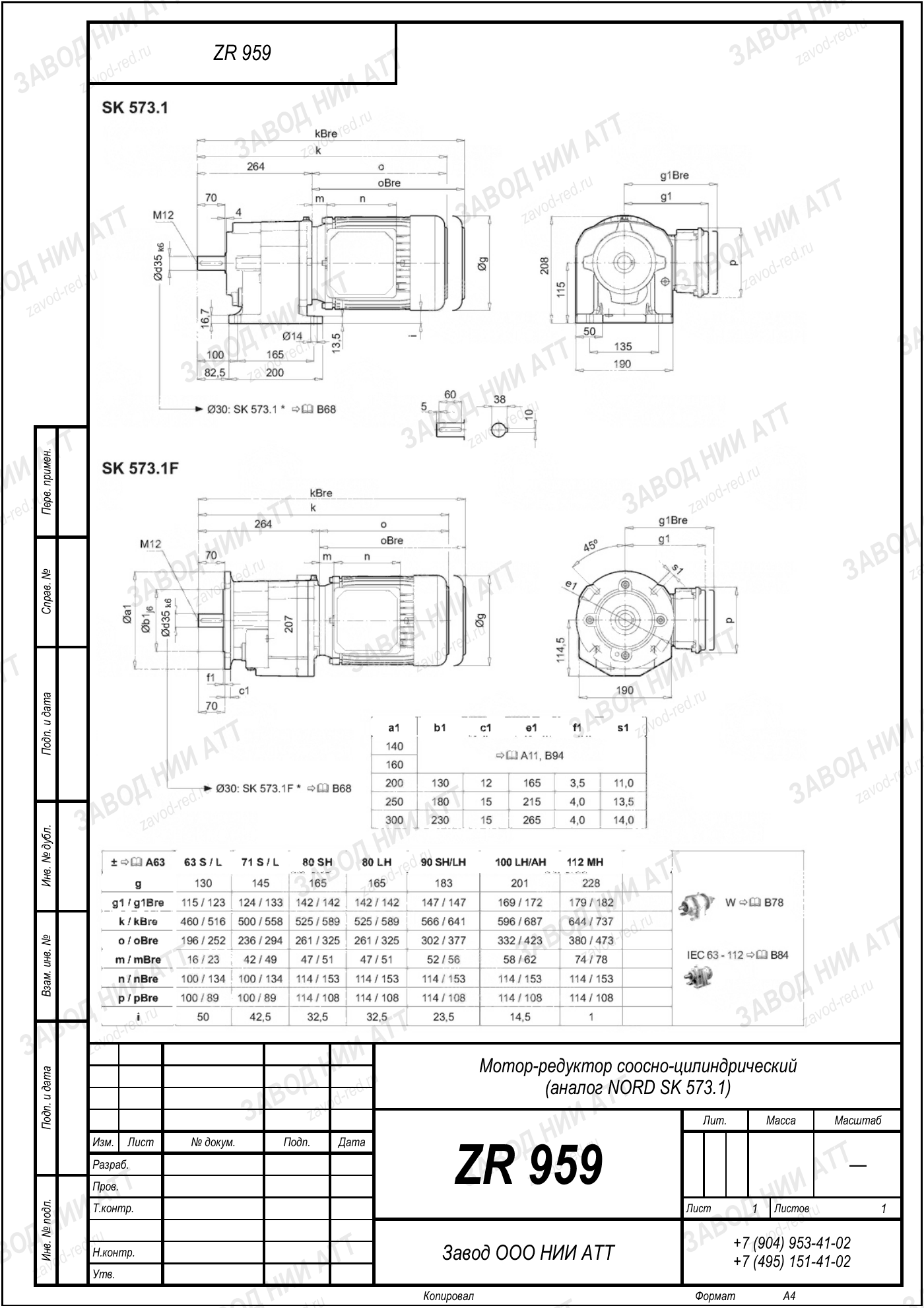

Даже при одинаковом моменте редуктор не встанет на место, если не совпадает присоединительная геометрия. Поэтому перед заказом аналога ZR мы запрашиваем либо оригинальный чертёж, либо контрольные замеры узла: посадочные диаметры, расположение крепёжных отверстий и ориентацию выходного вала.
Алгоритм замены выглядит так: фиксируем тип и монтажное исполнение, определяем требуемый момент и передаточное число, сверяем присоединительные размеры и подбираем ближайший типоразмер ZR с запасом по моменту. Запас (сервис-фактор) выбирается по характеру нагрузки — от плавной до ударной.
Такой подход даёт замену «под задачу»: редуктор ZR повторяет функцию узла NORD, а не копирует его каталожный номер. Мы не переносим напрямую артикулы NORD в свою маркировку — присваиваем корректный типоразмер ZR по фактическим требованиям привода.
Первая ошибка — подбор только по мощности двигателя без учёта момента и передаточного числа. Мощность одна и та же может давать разный выходной момент при разной частоте вращения. Вторая — игнорирование сервис-фактора: без запаса редуктор быстро выходит из строя на ударной нагрузке.
Третья частая ошибка — недооценка монтажной геометрии. Совпадение момента не гарантирует установку: разный диаметр полого вала или иное расположение лап потребуют переделки рамы. Поэтому геометрию всегда проверяют до заказа, а не после доставки.
Для расчёта аналога достаточно сообщить: тип редуктора NORD, паспортное передаточное число или обороты выхода, мощность двигателя, характер нагрузки и монтажное исполнение. Если есть шильдик или чертёж — приложите фото, это ускоряет подбор.
На основе этих данных инженеры Завода Редукторов подберут типоразмер ZR, проверят совместимость и предложат вариант замены. Быстро прикинуть момент и передаточное число можно самостоятельно в калькуляторе подбора на нашем сайте.
| Тип NORD | Аналог ZR |
|---|---|
| Цилиндрический соосный | Цилиндрический соосный |
| Коническо-цилиндрический | Коническо-цилиндрический |
| Плоский цилиндрический | Плоский (параллельные валы) |
| Червячный | Червячный |
| Мотор-редуктор | Мотор-редуктор ZR |
| Параметр | Зачем нужен |
|---|---|
| Тип и монтаж | Определяет конструктив аналога |
| Момент T на выходе | Несущая способность узла |
| Передаточное число i | Обеспечивает нужные обороты |
| Диаметр вала | Механическая стыковка |
| Характер нагрузки | Выбор сервис-фактора |
Замена редуктора NORD на отечественный аналог ZR — это переход по функции узла, а не по каталожному номеру. Ключ к успешной замене — корректно снять параметры и проверить монтажную совместимость.
Подбор аналога начинается с определения типа редуктора и его монтажного исполнения. Дальше фиксируются несущие параметры: крутящий момент на выходном валу и передаточное число. Момент рассчитывается по формуле T=9550·P·КПД/n2, а передаточное число как i=n1/n2 при входной частоте n1≈1450 об/мин для стандартного 4-полюсного двигателя.
После расчёта нагрузочных параметров проверяется механика: тип и диаметр вала, расположение крепежа, высота оси. Только совпадение и нагрузочных, и геометрических характеристик гарантирует, что редуктор ZR встанет на место NORD без переделки привода. Завод Редукторов подбирает типоразмер под конкретную задачу и не выдумывает соответствие артикулов.
| Величина | Формула |
|---|---|
| Крутящий момент | T=9550·P·КПД/n2 |
| Передаточное число | i=n1/n2 |
| Входная частота | n1≈1450 об/мин (4 полюса) |
