Разбираем линейку редукторов NORD и показываем, какие серии заменяются габаритными аналогами ZR без переделки рамы.
Немецкий концерн NORD Drivesystems выпускает несколько семейств редукторов и мотор-редукторов под единой системой обозначений. Инженеру и снабженцу важно понимать, к какой серии относится узел на объекте, чтобы корректно подобрать замену. Ниже — структура серий NORD и принцип подбора аналога ZR российского производства по присоединительным и габаритным размерам.
Линейка NORD строится вокруг нескольких базовых типов передач: цилиндрические соосные и с параллельными валами, конико-цилиндрические, червячные и плоские (flat) редукторы. Каждое семейство рассчитано на свой диапазон крутящего момента и передаточных чисел, от компактных приводов конвейеров до тяжёлых промышленных узлов.
Цилиндрические серии закрывают большинство общепромышленных задач с высоким КПД (порядка 0,96–0,98 на ступень). Конические серии применяют там, где нужен угловой отбор мощности. Червячные и плоские — компактные решения для ограниченного монтажного пространства.
Соосные цилиндрические редукторы — рабочая лошадка привода: входной и выходной валы лежат на одной оси, что упрощает встройку в линию. Момент передаётся через две-три ступени косозубых зацеплений, обеспечивая ровную характеристику и низкий шум.
Для замены такого узла ZR предлагает габаритный аналог с совпадающими межосевым расстоянием, посадочными размерами фланца и диаметром выходного вала. Присоединительные размеры подбираются в калькуляторе, поэтому рама и муфты остаются штатными.

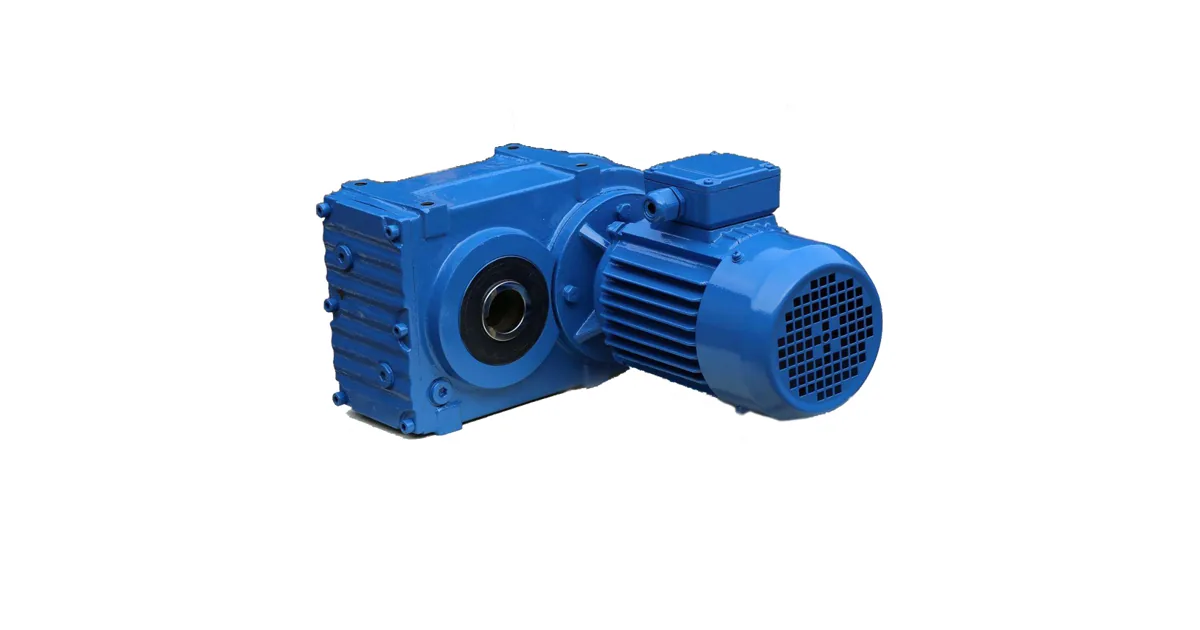

Коническо-цилиндрические редукторы NORD дают угловую передачу 90° и востребованы в конвейерах, мешалках, вентиляционных установках. Плоские (flat) редукторы отличаются малой строительной высотой и часто монтируются на полый вал через зажимную втулку.

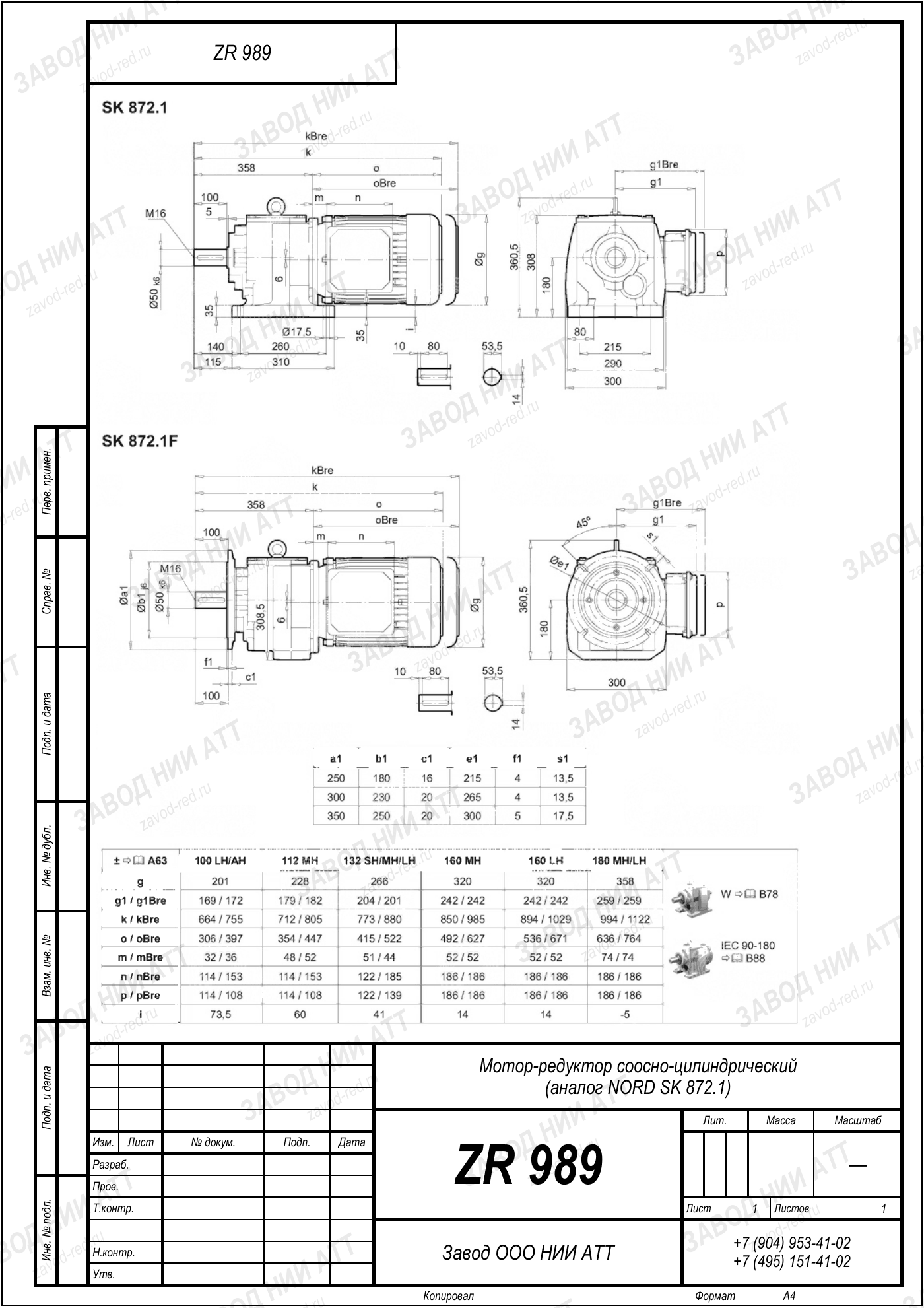

Аналог ZR повторяет тип монтажа (лапы, фланец, насадной полый вал) и передаточное отношение, что позволяет менять узел без доработки рамы. Совпадение габаритов проверяется по чертежу и присоединительным размерам.
Обозначение NORD кодирует тип передачи, типоразмер корпуса, количество ступеней и исполнение (лапы, фланец, полый вал). Первые символы указывают семейство, цифры — типоразмер, дополнительные индексы — модификации по валу и монтажу.
Чтобы подобрать аналог, снабженцу достаточно снять с шильдика типоразмер, передаточное число i, номинальный момент и исполнение вала. Эти данные вводятся в калькулятор, и система предлагает габаритный аналог ZR.
Главные величины при подборе — крутящий момент на выходном валу, передаточное отношение и монтажное исполнение. Момент оценивается по формуле T=9550·P·КПД/n2, передаточное — как i=n1/n2, при этом для четырёхполюсного двигателя n1≈1450 об/мин.
Дополнительно учитывают радиальную (консольную) нагрузку на вал, сервис-фактор и режим работы. Когда все параметры совпали, аналог ZR встаёт на место импортного узла как замена «один в один» по геометрии.
ZR — российский бренд ООО «НИИ АТТ» (Челябинск). Мы производим габаритные аналоги распространённых серий: соосных цилиндрических, коническо-цилиндрических, червячных и плоских редукторов. Совпадают присоединительные и габаритные размеры, момент и передаточное число.
За счёт этого замена не требует переделки рамы, кронштейнов и муфт. Конкретный аналог ZR подбирается не по «переводу» номера, а по фактическим присоединительным размерам в калькуляторе — это исключает ошибку типоразмера.
| Серия / тип | Назначение |
|---|---|
| Соосные цилиндрические | Конвейеры, общепром, встройка в линию |
| Цилиндрические с парал. валами | Приводы с боковым отбором мощности |
| Конико-цилиндрические | Угловая передача 90°, мешалки, вентиляция |
| Червячные | Компактный привод, самоторможение |
| Плоские (flat) | Малая строительная высота, полый вал |
Редукторы NORD представлены сериями цилиндрических, конических, червячных и плоских передач — и по каждой из них можно подобрать габаритный аналог ZR российского производства. Ниже разберём обозначение NORD, ключевые параметры подбора и принцип импортозамещения по присоединительным размерам.
Серии редукторов NORD различаются типом зацепления и монтажным исполнением, но объединены единой системой обозначений. Понимание структуры серий помогает снабженцу быстро идентифицировать узел на объекте и корректно поставить его на замену. Для этого достаточно данных с шильдика: типоразмер, передаточное число i, номинальный момент и исполнение выходного вала.
Аналог ZR подбирается не «переводом» каталожного номера, а по фактическим присоединительным и габаритным размерам через калькулятор. Совпадают межосевое расстояние, фланец, лапы, диаметр вала, момент и передаточное отношение. За счёт этого замена импортного редуктора NORD на ZR выполняется без переделки рамы, кронштейнов и муфт, а сроки и цена аналога, как правило, выгоднее импорта.
| Параметр | Зачем нужен |
|---|---|
| Типоразмер корпуса | Определяет габарит и присоединение |
| Передаточное число i | Задаёт выходные обороты (i=n1/n2) |
| Момент на выходе T | Подбор по T=9550·P·КПД/n2 |
| Исполнение вала/монтажа | Лапы, фланец, полый вал |
