Когда червячный или цилиндрический редуктор SITI выходит из строя, а поставки импорта затягиваются, ключевым вопросом становятся присоединительные размеры. Именно посадочные места определяют, встанет ли аналог на штатную раму без доработки. В этой статье разбираем, какие размеры SITI критичны для замены и как сопоставить их с редукторами ZR производства ООО «НИИ АТТ».
Присоединительные размеры — это геометрия, по которой редуктор крепится к раме и соединяется с двигателем и рабочей машиной: диаметры и длины валов, тип и размер фланца, межосевое расстояние, монтажные лапы и высота оси. Совпадение этих параметров важнее совпадения марки: если они сходятся, аналог ZR заменяет SITI без переделки фундамента и муфт.

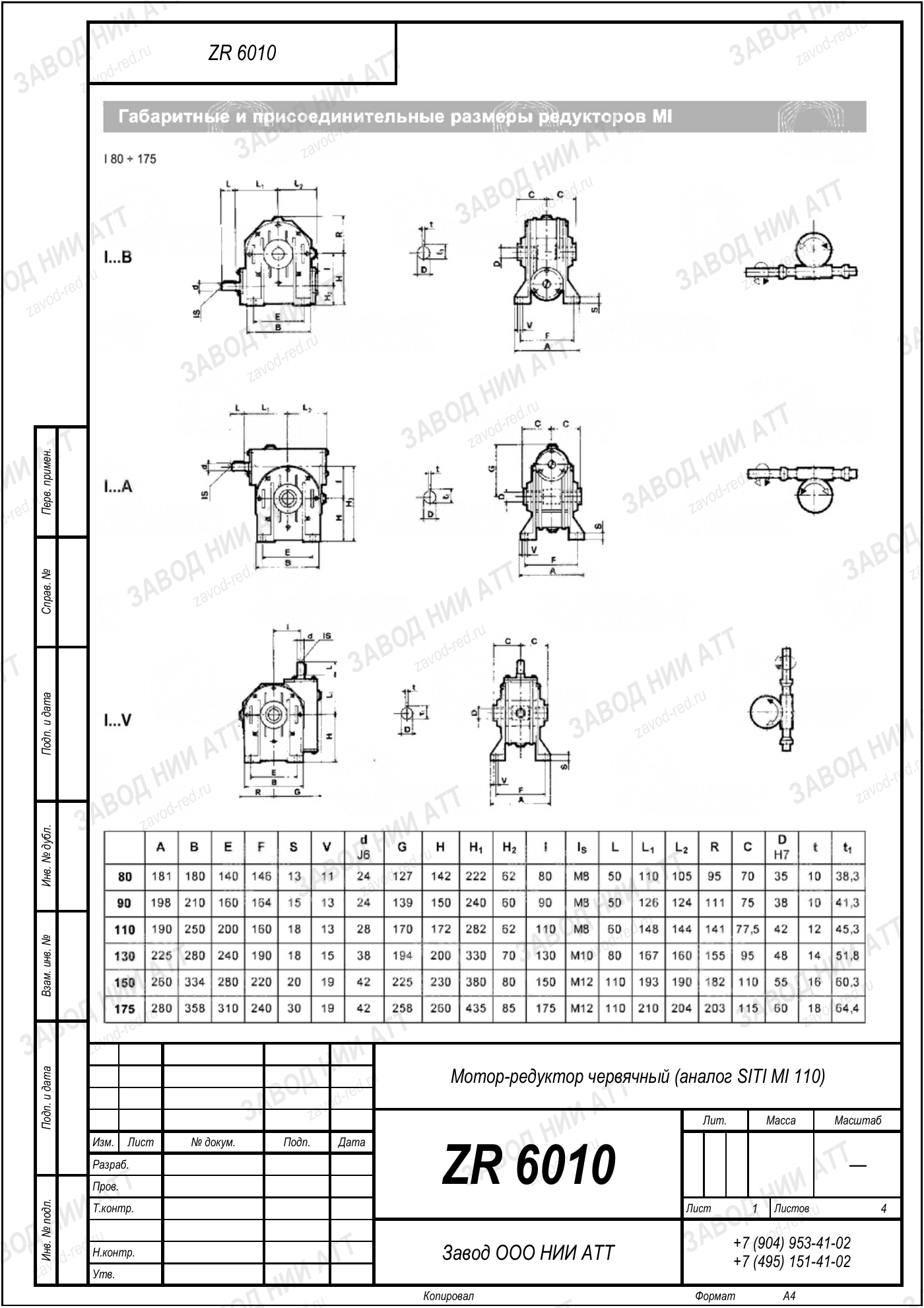

К присоединительным относят все геометрические параметры, влияющие на монтаж: диаметр и вылет выходного вала, диаметр отверстия полого вала, тип фланца (квадратный или круглый) и его диаметр, расположение и шаг крепёжных отверстий, межосевое расстояние для цилиндрических редукторов и высоту оси вращения.
Для червячных редукторов SITI серии MU/U дополнительно важны межосевое расстояние корпуса и посадочный размер под фланец электродвигателя. Именно эти цифры нужно снять с работающего узла или найти в паспорте до заказа замены.
Если паспорт утерян, размеры измеряются штангенциркулем и рулеткой прямо на месте. Фиксируют: диаметр выходного вала и его длину, диаметр расточки полого вала под шпонку, габарит по фланцу, диаметры болтовых окружностей и расстояние между центрами лап.
Отдельно записывают положение вала (правое, левое, двустороннее) и вариант монтажа (на лапах, на фланце, комбинированный). Эти данные позволяют инженеру завода однозначно определить типоразмер и предложить точный аналог ZR.
Червячные редукторы ZR проектируются под распространённые межосевые расстояния, характерные для европейской школы редукторостроения, к которой относится и SITI. Это даёт высокую вероятность совпадения посадочных мест по фланцу и валу для ходовых типоразмеров.
При несовпадении отдельных размеров применяют переходные фланцы или втулки на вал. Такое решение сохраняет штатную раму и муфты, а сам аналог остаётся полностью работоспособным.
Присоединительные размеры отвечают за монтаж, но подбор не заканчивается геометрией. Аналог должен обеспечивать тот же крутящий момент на выходе и то же передаточное число, иначе изменится частота вращения рабочей машины.
Передаточное число считается как i = n1 / n2, где n1 — обороты двигателя (для четырёхполюсного n1 ≈ 1450 об/мин), n2 — требуемые обороты выхода. Момент оценивают по формуле T = 9550 · P · КПД / n2, где P — мощность в кВт.
Частая ошибка — ориентироваться только на диаметр вала и упустить его длину или тип шпонки. Вал может войти в муфту, но не обеспечить нужную посадку, что приводит к биению.
Вторая ошибка — игнорировать положение сливной и заливной пробок при смене варианта монтажа. При переустановке на другую плоскость требуется корректировка уровня масла.
ZR — российский бренд редукторов, выпускаемый ООО «НИИ АТТ» (Челябинск). Линейка охватывает червячные и цилиндрические редукторы с параметрами, близкими к европейским сериям, что упрощает импортозамещение SITI.
Подбор ведётся по вашим фактическим размерам и нагрузке, а не по формальной марке. Это гарантирует, что замена встанет на место и отработает штатный ресурс.
| Параметр | Что фиксировать |
|---|---|
| Выходной вал | Диаметр и длина вылета, тип шпонки |
| Полый вал | Диаметр расточки под шпонку |
| Фланец | Тип, диаметр, болтовая окружность |
| Межосевое расстояние | Для цилиндрических серий |
| Вариант монтажа | Лапы, фланец, комбинированный |
| Положение вала | Правое, левое, двустороннее |
| Величина | Формула |
|---|---|
| Передаточное число | i = n1 / n2 |
| Крутящий момент | T = 9550 · P · КПД / n2 |
| Обороты двигателя | n1 ≈ 1450 об/мин (4 полюса) |
Подбор редуктора SITI по присоединительным размерам — это способ заменить импортный узел без переделки рамы, муфт и фундамента. Ниже сведены параметры, которые нужно зафиксировать, и логика их сопоставления с аналогами ZR.
Присоединительные размеры остаются главным критерием при замене редуктора SITI. Совпадение диаметра и длины вала, типа фланца, болтовой окружности и межосевого расстояния позволяет установить аналог ZR на штатное место. При частичных расхождениях используют переходные элементы, что сохраняет существующую обвязку.
Помимо геометрии, проверяют крутящий момент и передаточное число. Момент рассчитывают по T = 9550 · P · КПД / n2, передаточное число по i = n1 / n2 при n1 ≈ 1450 об/мин. Такой подход исключает недогруз или перегруз аналога и гарантирует штатный ресурс замены от ООО «НИИ АТТ».
| Шаг | Действие |
|---|---|
| 1 | Снять диаметр и длину выходного вала |
| 2 | Замерить фланец и болтовую окружность |
| 3 | Определить межосевое расстояние и вариант монтажа |
| 4 | Передать данные инженеру для подбора ZR |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
