Ищете аналог редуктора STM? Разбираем, как подобрать габаритную замену ZR и на что смотреть при выборе.
Импортные редукторы STM надёжны, но сроки поставки и стоимость часто вынуждают искать отечественную замену. ZR производства ООО «НИИ АТТ» (Челябинск) подбирается как габаритный аналог по присоединительным размерам, мощности и передаточному числу, что упрощает замену без переделки узла.
Основные причины перехода на аналог — удлинённые сроки поставки импорта, рост цены и сложности с сервисом. При этом менять всю кинематику установки невыгодно, поэтому важна совместимость по посадочным местам.
Габаритный аналог ZR позволяет заменить редуктор STM, сохранив межосевое расстояние, фланец и тип вала. Это исключает доработку рамы и муфт и сокращает простой оборудования.
Габаритный аналог — это редуктор, совпадающий по ключевым присоединительным размерам с оригиналом. К ним относятся межосевое расстояние, размер и форма фланца, диаметр и исполнение выходного вала.
При подборе ZR сопоставляют эти параметры с рядом собственных типоразмеров. Совпадение геометрии обеспечивает установку на штатное место, а мощностной ряд подбирается по нагрузке.
Ключевые параметры для сравнения: тип передачи (червячная, цилиндрическая, коническая), передаточное число i, крутящий момент T и мощность приводного двигателя P. Передаточное число проверяют по формуле i=n1/n2.
Момент на выходном валу оценивают по формуле T=9550·P·КПД/n2. Дополнительно учитывают сервис-фактор, режим работы и радиальные нагрузки на вал, чтобы аналог отработал ресурс не хуже оригинала.
ZR — продукция собственного производства ООО «НИИ АТТ». Мы не присваиваем аналогу произвольный номер: конкретный типоразмер ZR подберём в калькуляторе по данным вашего STM.
Для подбора нужны маркировка исходного редуктора или его характеристики. Калькулятор сопоставит параметры и предложит подходящий типоразмер ZR с сохранением присоединительных размеров.

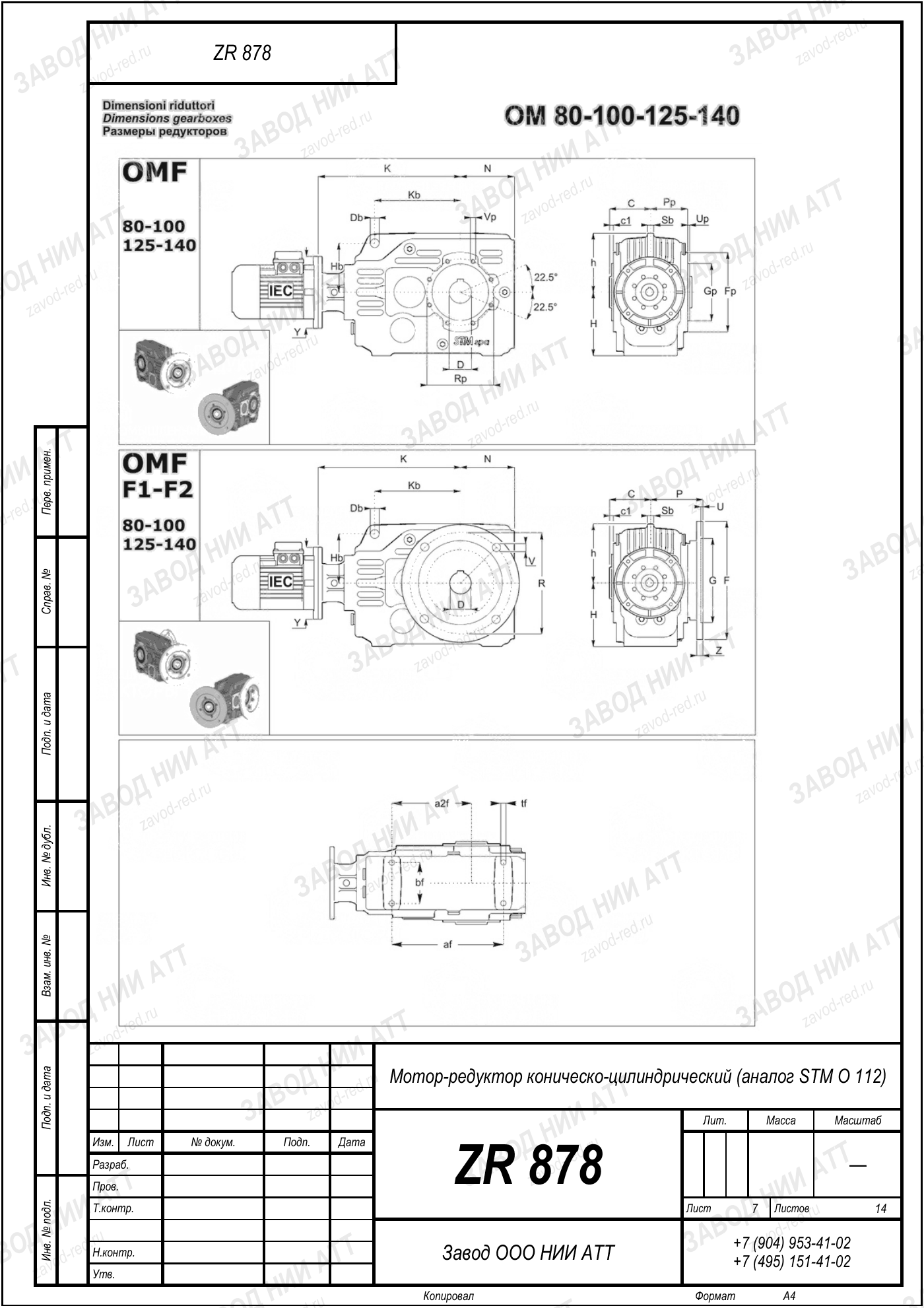

После предварительного подбора инженеры проверяют совместимость по чертежу: межосевое, фланец, вал, направление вращения и расположение в пространстве. Это гарантирует, что аналог встанет на место без доработок.
Отдельно оценивают тепловую и механическую нагрузку в вашем режиме. При необходимости корректируют типоразмер, чтобы обеспечить запас по моменту и ресурсу.
Чтобы получить аналог, отправьте характеристики STM через калькулятор подбора. В ответ вы получите рекомендованный типоразмер ZR и техническое обоснование замены.
Стоимость мы не публикуем заранее — она зависит от комплектации и рассчитывается по запросу. Так вы получаете актуальную цену под конкретную задачу.
| Параметр | Как учитывается |
|---|---|
| Межосевое расстояние | совпадение с оригиналом |
| Тип передачи | червяк/цилиндр/конус |
| Передаточное число i | i=n1/n2 |
| Крутящий момент T | T=9550·P·КПД/n2 |
| Индекс ZR | подберём в калькуляторе |
| Критерий | Результат |
|---|---|
| Присоединительные размеры | сохраняются |
| Срок поставки | сокращается |
| Производство | ООО «НИИ АТТ», Челябинск |
| Цена | по запросу |
Аналог редуктора STM — габаритная замена ZR: принципы подбора, сравниваемые параметры и порядок оформления заявки.
Замена редуктора STM на аналог ZR актуальна при удлинённых сроках поставки и росте цен на импорт. Габаритный подбор сохраняет межосевое расстояние, фланец и вал, поэтому редуктор встаёт на штатное место без переделок.
Подбор ведётся по мощности, передаточному числу i=n1/n2 и моменту T=9550·P·КПД/n2. Конкретный типоразмер ZR производства ООО «НИИ АТТ» определяется в калькуляторе, а цена рассчитывается по запросу.
| Шаг | Что делаем |
|---|---|
| 1. Сбор данных | маркировка/характеристики STM |
| 2. Расчёт | i=n1/n2, T=9550·P·КПД/n2 |
| 3. Подбор ZR | в калькуляторе |
| 4. Цена | по запросу |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
