Итальянские редукторы STM (червячные, цилиндрические, коническо-цилиндрические) устанавливаются на множестве конвейеров и приводов. При замене главный вопрос — присоединительные размеры: диаметры и длины валов, фланцы, лапы и монтажное исполнение. От их точности зависит, встанет ли аналог ZR без доработки рамы.
Присоединительные размеры — это «интерфейс» редуктора с приводом. Чтобы заменить STM на аналог ZR без переделки, нужно корректно снять валы, фланцы и монтаж, а затем сопоставить их с типоразмерным рядом ZR.
К присоединительным относят параметры, которыми редуктор стыкуется с приводом и рамой: диаметр и длину входного и выходного валов, тип шпонки, диаметр и разметку крепёжного фланца, межосевое расстояние, размеры лап и монтажную высоту.
Габаритные размеры (общая длина, ширина, высота) важны для компоновки, но именно присоединительные определяют взаимозаменяемость. Их снимают штангенциркулем и рулеткой, фиксируя каждый размер в миллиметрах.
Для выходного вала измеряют диаметр, длину выступающей части, размер шпоночного паза и наличие резьбового центра. Для полого вала — внутренний диаметр и способ фиксации (шпонка, стяжная втулка, усадочный диск).
Входной вал у мотор-редукторов STM интегрирован с фланцем двигателя, у отдельного редуктора — свободный вал под муфту. Эти данные определяют тип стыковки на стороне ZR: свободный вал, полый вал или фланец под IEC-двигатель.

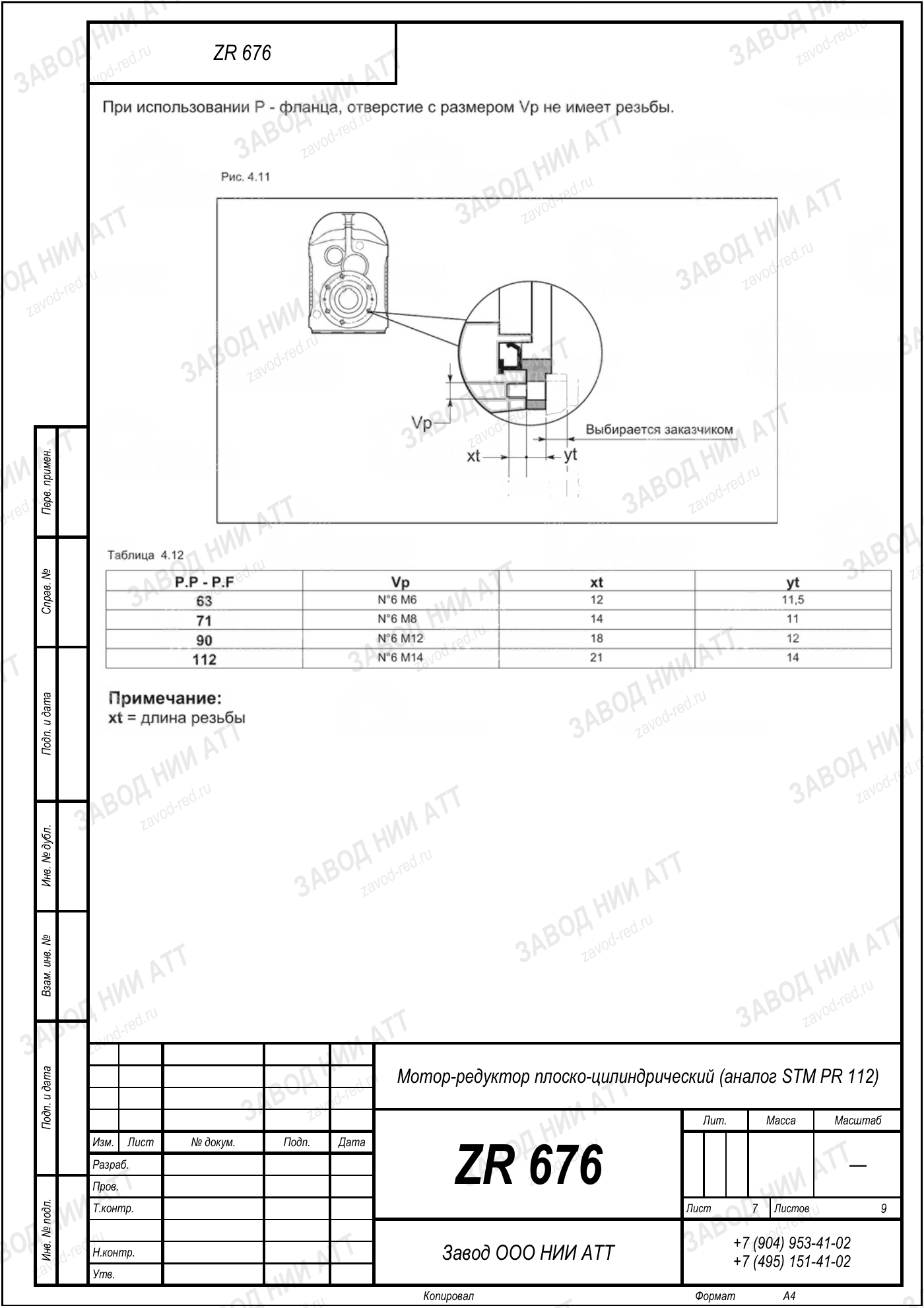

STM поставляется в исполнениях на лапах, с выходным фланцем (круглый B14/B5-подобный) и с комбинированным креплением. При замене фиксируют диаметр окружности отверстий, число и диаметр отверстий, центрирующий буртик.
Монтажное положение (горизонтальное, вертикальное, вал вверх/вниз) влияет на смазку и сальники. Для корректного аналога ZR монтажное исполнение переносят один в один либо оговаривают при подборе.
У червячных STM ключевой размер — межосевое расстояние (расстояние между осью червяка и осью колеса). Оно задаёт типоразмер и косвенно — момент. Его определяют по корпусу или из документации.
Передаточное число оценивают как i = n1/n2, где n1 ≈ 1450 об/мин, а n2 — частота выходного вала. Для червячной пары ZR это позволяет подобрать эквивалент по межосевому и передаточному одновременно.
Снятые размеры сводят в таблицу: валы, фланец, лапы, монтаж, межосевое, момент и передаточное. Момент считают по формуле T = 9550·P·КПД/n2. Эта таблица становится техническим заданием.
По ней подбирают типоразмер ZR с ближайшим или большим моментом и совпадающей стыковкой. При небольших расхождениях по валу или фланцу применяют переходную втулку или плиту.
Если диаметр вала ZR отличается, ставят переходную втулку или новую полумуфту; при разнице фланца — переходную плиту с двойной разметкой отверстий. Разницу монтажной высоты компенсируют подкладной рамой.
Такие решения дешевле реконструкции привода и позволяют заменить STM на ZR в штатное окно обслуживания. Главное — заранее свести все присоединительные размеры и проверить их на этапе подбора.
| Размер | Как измеряется |
|---|---|
| Диаметр выходного вала | Штангенциркуль по выступающей части |
| Длина вала и шпонка | Замер выступа и паза |
| Фланец (диаметр, отверстия) | Диаметр окружности и число отверстий |
| Лапы и монтажная высота | Расстояние между отверстиями лап |
| Межосевое (червячные) | По корпусу или документации |
| Монтажное исполнение | Положение вала и лап |
| Параметр | Формула / источник |
|---|---|
| Передаточное i | i = n1/n2, n1 ≈ 1450 |
| Момент T, Н·м | T = 9550·P·КПД/n2 |
| Мощность P, кВт | Шильдик двигателя STM |
| Частота n2 | Замер выходного вала |
Присоединительные размеры редуктора STM — основа корректного подбора аналога ZR без переделки привода.
Перед заменой STM снимают полный набор присоединительных размеров: диаметры и длины валов, шпонки, фланец, лапы, монтажную высоту и для червячных — межосевое расстояние. Именно эти данные определяют взаимозаменяемость с типоразмерным рядом ZR.
Недостающие параметры добирают расчётом: передаточное i = n1/n2 при n1 ≈ 1450 и момент T = 9550·P·КПД/n2. Сведённая таблица размеров становится техническим заданием на аналог ZR от ООО «НИИ АТТ».
| Группа | Что фиксируем |
|---|---|
| Валы | Диаметр, длина, шпонка |
| Фланец | Диаметр окружности, отверстия |
| Монтаж | Исполнение и высота |
| Червячные | Межосевое расстояние |
