Маркировка редуктора Tramec — это код, в котором зашифрованы тип передачи, типоразмер, передаточное число и исполнение. Умение её читать позволяет быстро снять характеристики и подобрать аналог ZR. Разбираем структуру обозначения по группам без привязки к вымышленным номерам.
Ниже — как устроена маркировка Tramec на уровне смысловых блоков и как из неё извлечь параметры, необходимые для подбора замены производства ООО «НИИ АТТ».
Маркировка на шильдике — это компактное описание редуктора. Из неё извлекают тип передачи, размер корпуса, передаточное число и монтажное исполнение.
Именно эти данные, а не сам код целиком, нужны для подбора аналога. Поэтому важно понимать логику блоков обозначения, а не заучивать конкретные артикулы.
Типовая маркировка состоит из нескольких смысловых блоков: буквенный код серии (тип передачи), число типоразмера корпуса, значение передаточного числа и обозначение монтажного исполнения.
Дополнительно могут указываться диаметр вала, вариант сборки и параметры двигателя, если это мотор-редуктор. Точный формат зависит от серии Tramec.
Буквенная часть кода указывает на тип: червячная, цилиндрическая соосная или коническо-цилиндрическая передача. От типа зависят КПД и характер допустимой нагрузки.
При подборе аналога тип передачи сохраняют: червячный редуктор меняют на червячный ZR, цилиндрический — на цилиндрический.
Числовой блок передаточного числа напрямую задаёт отношение i = n1 / n2. Зная i и входную частоту n1 около 1450 об/мин, вычисляют выходную частоту n2.
Это ключевой параметр замены: аналог должен обеспечивать то же передаточное число при той же входной частоте вращения.
Блок исполнения кодирует способ крепления (лапы, фланец), тип выходного вала (полый или сплошной) и его положение относительно входного.
Эти данные определяют механическую совместимость. При различии посадочных размеров с аналогом применяют переходные плиты и фланцы.
Из маркировки Tramec снимают тип передачи, типоразмер, передаточное число и монтаж, после чего вычисляют момент T = 9550·P·КПД/n2 по параметрам двигателя.

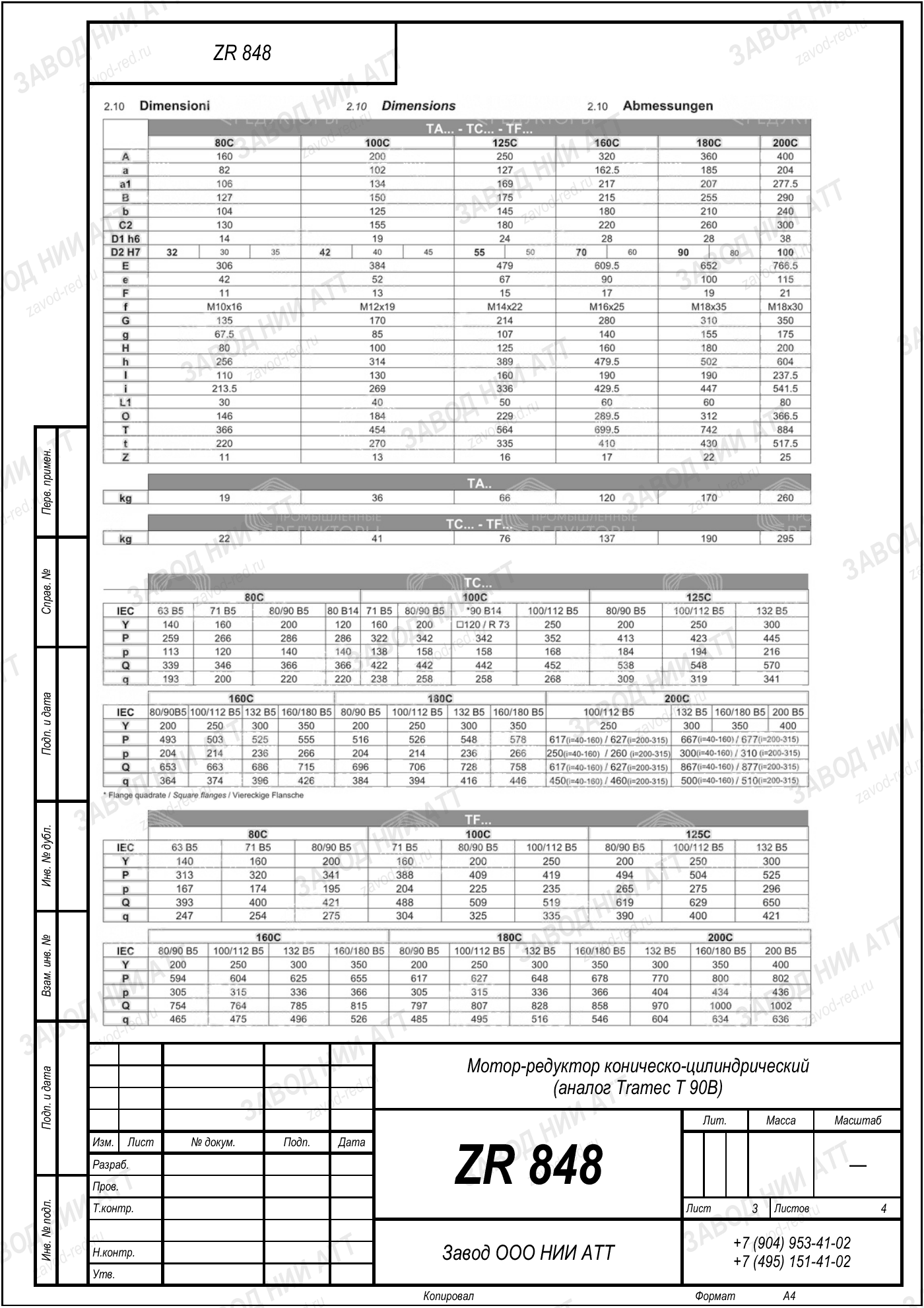

По этим данным подбирают эквивалентный типоразмер ZR производства ООО «НИИ АТТ». Финальную проверку соответствия выполняют через калькулятор подбора.
| Блок | Что кодирует |
|---|---|
| Буквенная серия | Тип передачи (червячная / цилиндрическая / коническо-цилиндрическая) |
| Число типоразмера | Размер корпуса и несущую способность |
| Передаточное число | Отношение i = n1/n2 |
| Исполнение | Монтаж, тип и положение вала |
Маркировка редукторов Tramec кодирует тип передачи, типоразмер, передаточное число и монтаж. Эти данные позволяют подобрать аналог ZR без привязки к артикулу.
Чтение маркировки сводится к разбору смысловых блоков: серия задаёт тип передачи, число — типоразмер, отдельный блок — передаточное число i = n1/n2, а исполнение — монтаж и вал. Из этих данных складывается полный набор параметров для подбора.
Далее по параметрам двигателя вычисляют момент T = 9550·P·КПД/n2 и подбирают эквивалент ZR производства ООО «НИИ АТТ» (Челябинск). Итоговый типоразмер проверяют через калькулятор подбора, а при различии посадочных мест применяют переходные плиты.
| Данные из маркировки | Применение |
|---|---|
| Тип передачи | Выбор группы аналога ZR |
| Типоразмер | Ориентир по несущей способности |
| Передаточное число i | i = n1/n2, расчёт n2 |
| Монтаж и вал | Совместимость установки |
