Замена импортного редуктора Tramec требует точного подбора по кинематике и присоединительным размерам. Ошибка в моменте или монтаже приводит к переделке привода. Показываем пошаговый алгоритм подбора аналога ZR производства ООО «НИИ АТТ» (Челябинск).
Правильный подбор — это последовательность шагов: собрать данные, рассчитать момент и передаточное число, сверить монтаж и заложить запас. Ниже — рабочий чек-лист для замены Tramec на ZR.
Первый шаг — зафиксировать паспортные и рабочие параметры: мощность двигателя P (кВт), входные обороты n1, требуемые выходные обороты n2, крутящий момент и тип нагрузки. Без этих данных подбор невозможен.
Дополнительно фиксируют схему монтажа, диаметр и тип выходного вала, положение корпуса. Эти параметры определяют, встанет ли аналог на штатное место без доработок.
Передаточное отношение определяют по формуле i=n1/n2. Для привода от 4-полюсного двигателя входные обороты принимают n1≈1450 об/мин.
Полученное i — целевое значение для подбора аналога. У ZR выбирают ближайший типоразмер, перекрывающий требуемое передаточное число с учётом допусков по выходным оборотам.
Момент на выходном валу считают по формуле T=9550·P·КПД/n2, где P — мощность в кВт, n2 — выходные обороты, КПД — коэффициент полезного действия. Это базовая нагрузочная величина для подбора.
Тип передачи влияет на КПД: у цилиндрической он выше, у червячной ниже и зависит от передаточного числа. Поэтому расчётный момент сверяют с допустимым моментом типоразмера ZR.
К расчётному моменту применяют сервис-фактор, отражающий характер нагрузки: равномерная, с умеренными или сильными ударами, частота пусков и продолжительность включения. Чем жёстче режим, тем выше запас.
Заниженный сервис-фактор ведёт к перегреву и ускоренному износу, завышенный — к переплате за избыточный типоразмер. Баланс подбирают под реальный режим эксплуатации.

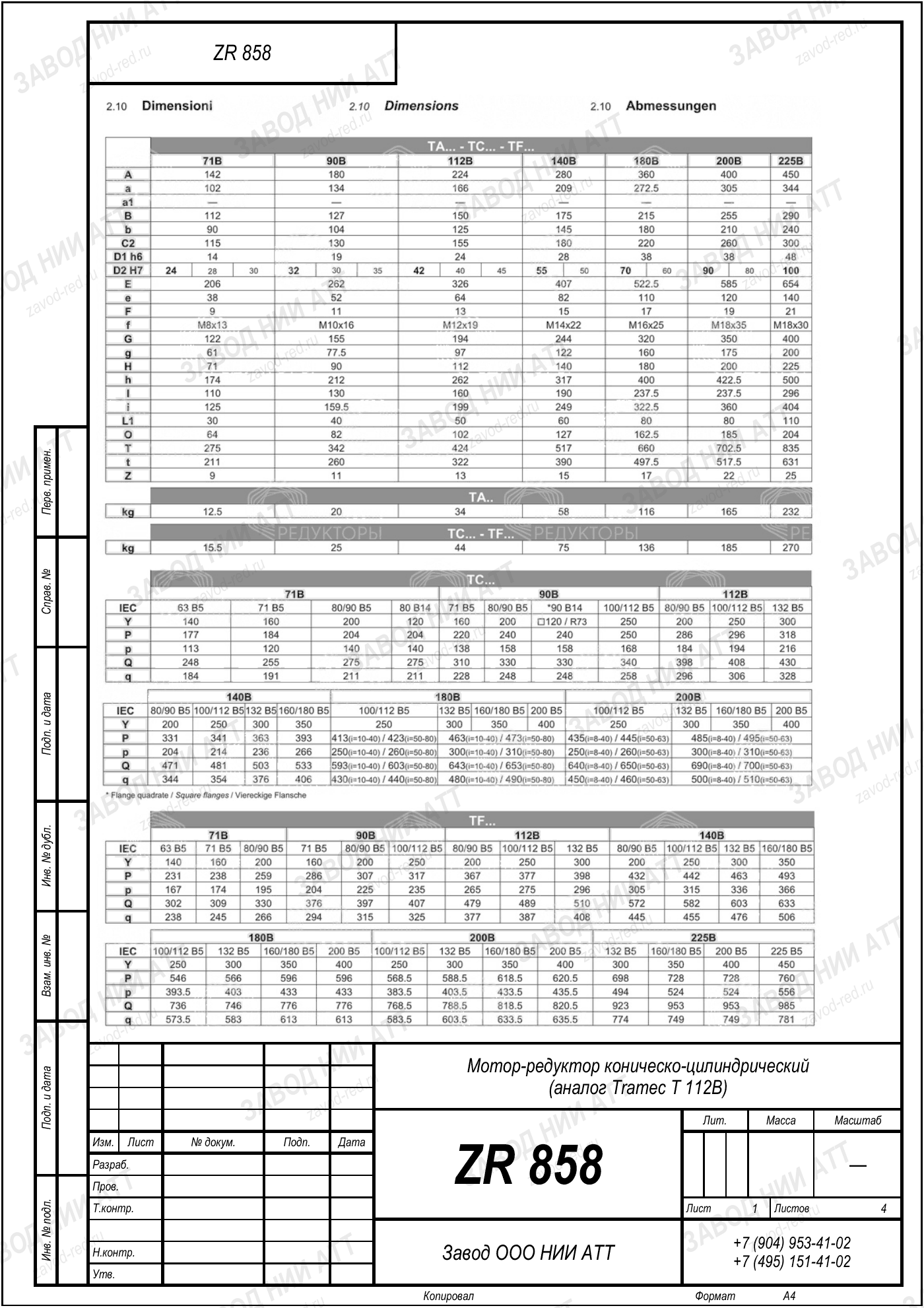

Даже при совпадении момента и передаточного числа редуктор должен встать на место. Сверяют схему крепления (лапы, фланец), диаметр и длину вала, межосевое или монтажное расстояние.
Совпадение присоединительных размеров позволяет менять Tramec на ZR без переделки рамы и сопряжений. Расхождения решают переходными элементами или выбором другого исполнения.
На финальном шаге по рассчитанным моменту, передаточному числу и монтажу подбирают конкретный типоразмер ZR. Мы не публикуем универсальную таблицу замен — подбор ведётся индивидуально.
Специалисты Завода Редукторов сопоставляют требования с рядом ZR и предлагают эквивалент. Производитель ZR — ООО «НИИ АТТ» (Челябинск).
| Параметр | Обозначение |
|---|---|
| Мощность | P, кВт |
| Входные обороты | n1 ≈1450 об/мин |
| Выходные обороты | n2 |
| Момент | T, Н·м |
| Монтаж | Лапы / фланец, вал |
| Величина | Формула |
|---|---|
| Передаточное число | i=n1/n2 |
| Крутящий момент | T=9550·P·КПД/n2 |
| Расчётный момент | T·сервис-фактор |
Пошаговый подбор аналога редуктора Tramec: от сбора данных и расчёта момента до сверки монтажа и выбора типоразмера ZR.
Надёжная замена импортного редуктора строится на последовательности: исходные данные, расчёт передаточного числа i=n1/n2, расчёт момента T=9550·P·КПД/n2, учёт сервис-фактора и сверка монтажа. Пропуск любого шага повышает риск перегрева или несовпадения габаритов.
Финальный выбор типоразмера ZR делают под конкретную нагрузку и монтажную схему. Завод Редукторов подбирает эквивалент индивидуально, без универсальных таблиц замен. Производитель ZR — ООО «НИИ АТТ» (Челябинск).
| Шаг | Действие |
|---|---|
| 1 | Собрать данные |
| 2 | Рассчитать i=n1/n2 |
| 3 | Рассчитать момент |
| 4 | Заложить сервис-фактор |
| 5 | Сверить монтаж |
