Замена импортного редуктора Transtecno начинается не с поиска номера, а с расчёта. Если правильно определить крутящий момент, передаточное число и присоединительные размеры, аналог ZR производства ООО «НИИ АТТ» (Челябинск) встанет на место без переделки рамы и муфт. Пошагово разбираем, какие данные нужны и как их получить.
Ниже — методика подбора аналога: от снятия параметров с действующего редуктора до подтверждения по опросному листу. Без выдуманных номеров и цен — только проверяемые характеристики.
Начните с шильдика: на нём указаны типоразмер, передаточное число и иногда мощность. Если табличка утеряна, замеряйте геометрию — межосевое расстояние (для червячных), диаметр и тип выходного вала, размеры фланца или лап.
Зафиксируйте вариант монтажа: на лапах, фланцевый или насадной с полым валом. Эти данные определяют присоединительные размеры аналога и позволяют заменить узел без переделки.
Крутящий момент на выходном валу считается по формуле T = 9550 · P · КПД / n2, где P — мощность двигателя в кВт, n2 — частота вращения выходного вала в об/мин, КПД берётся по типу передачи.
Именно момент, а не мощность, определяет типоразмер редуктора. Двигатели одной мощности при разных передаточных числах дают разный момент на выходе, поэтому расчёт обязателен.
Передаточное число вычисляется как i = n1 / n2, где n1 — входная частота (для стандартного асинхронного двигателя n1 ≈ 1450 об/мин), n2 — требуемая частота на выходе.
Например, для n2 = 45 об/мин нужно i ≈ 32; для n2 = 29 об/мин — i ≈ 50. По полученному значению подбирают ближайший стандартный ряд передаточных чисел аналога.
Коэффициент эксплуатации отражает характер нагрузки, число пусков в час и продолжительность работы. При ударных нагрузках и частых пусках запас по моменту закладывают больше.
Недооценка режима приводит к перегреву и раннему износу зацепления. Поэтому расчётный момент умножают на коэффициент эксплуатации и только затем выбирают типоразмер.

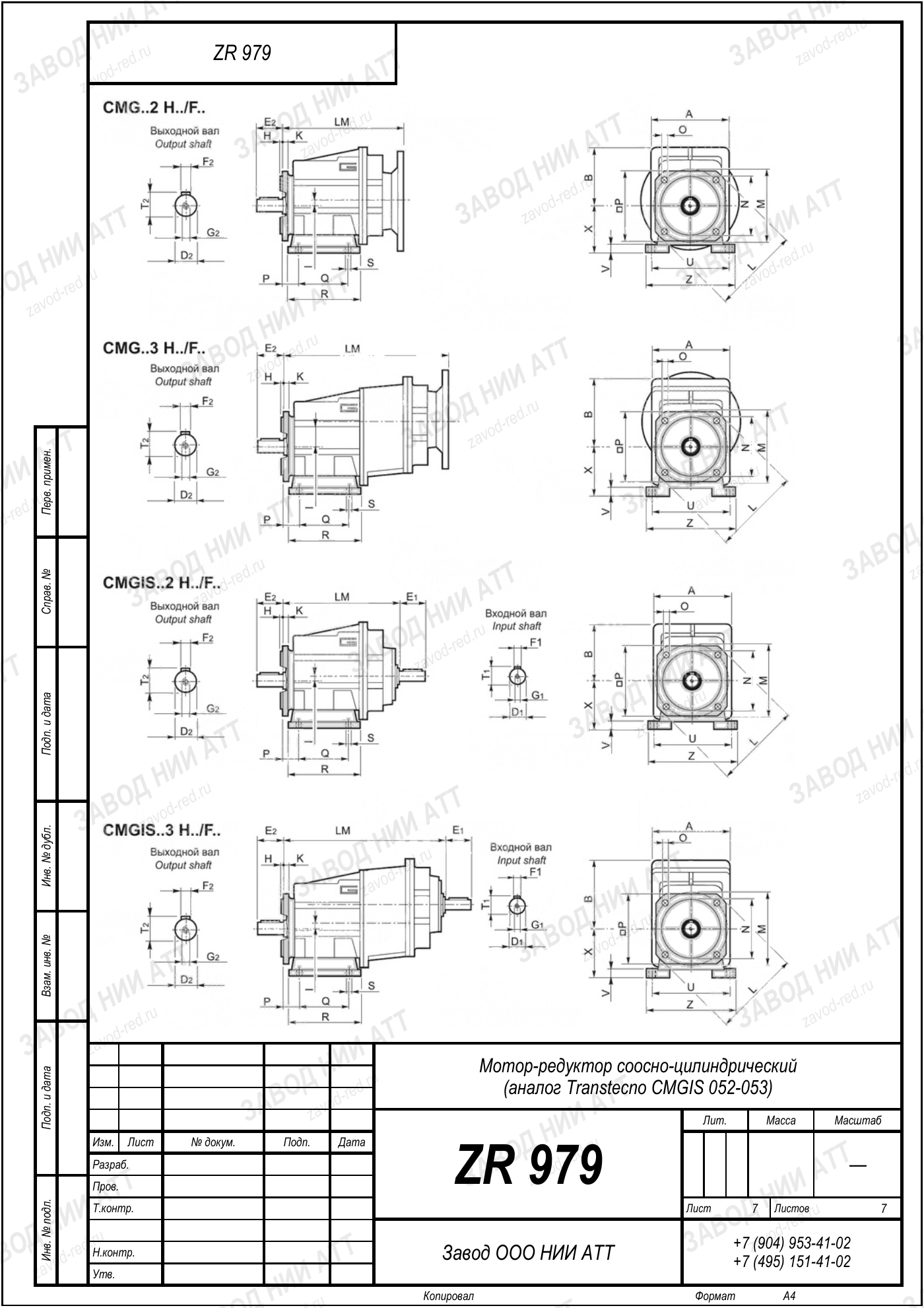

Даже при совпадении момента и передаточного числа редуктор не встанет, если не совпадают присоединительные размеры: диаметр и длина вала, шпонка, размеры фланца, межосевое расстояние, положение лап.
Аналог ZR подбирается так, чтобы эти размеры совпали с действующим узлом. Это ключевое условие замены без переделки рамы, муфт и опор.
Финальный шаг — опросный лист. В нём фиксируют мощность и тип двигателя, требуемый момент, передаточное число, вариант монтажа и присоединительные размеры. По этим данным подбирается конкретное исполнение ZR.
Мы не подставляем номера ZR вслепую и не называем цены наугад — соответствие подтверждается расчётом и опросным листом. Так исключаются ошибки подбора и повторные закупки.
| Параметр | Где взять |
|---|---|
| Мощность P, кВт | Шильдик двигателя |
| Передаточное число i | Шильдик / расчёт i=n1/n2 |
| Крутящий момент T2 | Расчёт T=9550·P·КПД/n2 |
| Присоединительные размеры | Замер вала и фланца |
| Вариант монтажа | Осмотр узла |
| n2, об/мин | i (≈) |
|---|---|
| 145 | 10 |
| 72 | 20 |
| 45 | 32 |
| 29 | 50 |
Пошаговый подбор аналога редуктора Transtecno на ZR: расчёт момента и передаточного числа, учёт режима, сверка присоединительных размеров и опросный лист.
Подбор аналога Transtecno — это расчёт, а не поиск номера. Сначала снимают данные с действующего узла, затем считают крутящий момент T = 9550 · P · КПД / n2 и передаточное число i = n1 / n2 при n1 ≈ 1450 об/мин. Расчётный момент умножают на коэффициент эксплуатации, чтобы заложить запас под режим работы.
Аналог ZR производства ООО «НИИ АТТ» (Челябинск) подбирается так, чтобы совпали присоединительные размеры — диаметр вала, фланец, межосевое расстояние и монтаж. Тогда замена проходит без переделки рамы и муфт. Конкретные номера и цены мы не называем наугад: соответствие подтверждается по опросному листу.
| Шаг | Результат |
|---|---|
| Снять данные с узла | Тип, размеры, монтаж |
| Рассчитать T2 | Типоразмер |
| Определить i | Выходная частота |
| Учесть режим | Запас по моменту |
| Сверить размеры | Замена без переделки |
