Присоединительные размеры — это то, с чего начинается любая замена импортного редуктора. Если новый узел не встаёт на прежнее место без переделки рамы, муфт и электродвигателя, любая экономия на цене теряет смысл. В этой статье разбираем, какие именно размеры Transtecno критичны при подборе, как их правильно снять и как сопоставить с редукторами ZR производства ООО «НИИ АТТ».
Transtecno — итальянский производитель компактных мотор-редукторов и редукторов общего назначения. При выходе узла из строя далеко не всегда нужен именно оригинал: корректно подобранный аналог ZR по присоединительным размерам и передаточному числу решает задачу без доработки привода.
К присоединительным относят все геометрические параметры, которыми редуктор стыкуется с соседними узлами: диаметр и длина выходного вала, тип и размер шпонки, диаметр центрирующего буртика фланца, диаметр окружности крепёжных отверстий, их количество и резьба, а также габарит посадочного фланца электродвигателя.
Именно эти размеры определяют взаимозаменяемость. Передаточное число, мощность и КПД влияют на выбор модели по нагрузке, но если посадка не совпадает, установка потребует переходных плит и втулок, а это лишние затраты и потеря соосности.
Выходной вал — первый размер, который снимают при подборе. Замеряют диаметр вала под муфту или звёздочку, его вылет от торца корпуса и сечение шпоночного паза. У червячных мотор-редукторов Transtecno часто применяется полый выходной вал под установку на вал машины, и тогда важен внутренний диаметр отверстия.
При переходе на ZR инженер сопоставляет эти значения с каталожным рядом. Если диаметр вала отличается на один-два миллиметра, вопрос решается втулкой или другим типоразмером муфты — переделка рамы не требуется.
Фланец характеризуется диаметром центрирующего буртика, наружным диаметром, диаметром окружности отверстий (PCD) и параметрами крепежа. Для лапного исполнения аналогично снимают межосевые размеры отверстий в лапах и высоту оси вала над опорной плоскостью.
Высота оси вала — критичный параметр для конвейеров и насосов: при её несовпадении смещается линия привода. Поэтому при подборе аналога ZR этот размер проверяют в первую очередь наравне с диаметром вала.
Мотор-редукторы Transtecno комплектуются двигателями с фланцем IEC-стандарта (типоразмеры B5/B14). Это упрощает подбор: если известен типоразмер IEC, посадка двигателя стандартизирована и совпадает у большинства производителей, включая ZR.
Если у вас редуктор под отдельный двигатель, снимают размеры входного фланца и диаметр входного вала. При замене на ZR достаточно указать типоразмер IEC и исполнение, чтобы двигатель встал штатно.
Когда шильдик стёрт, а паспорт утерян, размеры снимают штангенциркулем и рулеткой. Фиксируют: диаметр и вылет вала, сечение шпонки, наружный и центрирующий диаметр фланца, PCD и число отверстий, высоту оси вала, межцентровые расстояния лап и общий габарит.
Дополнительно полезно замерить фактическое передаточное отношение: провернуть входной вал на один оборот и посчитать доли оборота выходного. Это даёт ориентир по i, если маркировка нечитаема.
Собранный комплект размеров передают инженеру, который сопоставляет их с рядом типоразмеров ZR и подбирает модель с совпадающей посадкой и нужным передаточным числом. Проверяется запас по крутящему моменту и режим работы, чтобы новый редуктор не работал на пределе.
Крутящий момент оценивают по формуле T=9550·P·КПД/n2, где P — мощность в кВт, n2 — выходные обороты. Передаточное число i=n1/n2 при n1≈1450 об/мин для четырёхполюсного двигателя. Эти расчёты позволяют закрыть замену без риска недобора нагрузки.

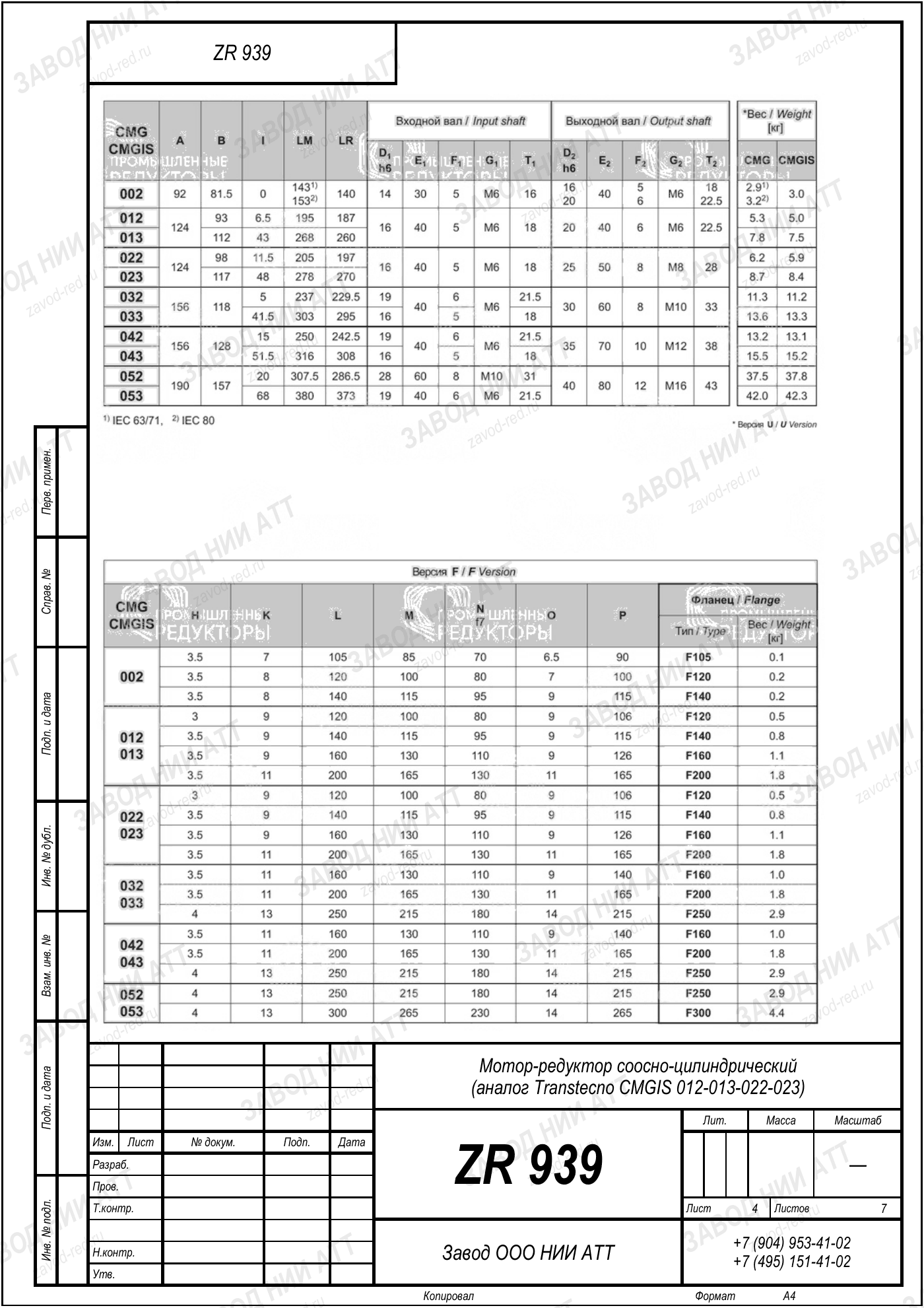

| Параметр | Назначение |
|---|---|
| Диаметр выходного вала | Подбор муфты, звёздочки, втулки |
| Вылет вала | Совмещение с ответным узлом |
| Сечение шпонки | Передача крутящего момента |
| Центрирующий буртик фланца | Соосность посадки |
| PCD и число отверстий | Крепление к раме/двигателю |
| Высота оси вала | Совмещение линии привода |
| Типоразмер IEC двигателя | Стыковка мотора |
Присоединительные размеры редуктора Transtecno — ключ к корректной замене на аналог. Ниже сведены практические ориентиры по подбору ZR.
При подборе аналога инженер опирается не на название модели, а на измеренную геометрию посадки и рассчитанную нагрузку. Такой подход исключает ситуацию, когда редуктор формально «тот же», но физически не встаёт на место. Крутящий момент проверяется по формуле T=9550·P·КПД/n2, передаточное число — по i=n1/n2 при n1≈1450 об/мин.
ZR производства ООО «НИИ АТТ» перекрывает типовые типоразмеры компактных редукторов и позволяет заменить импортный узел с сохранением присоединительных размеров и характеристик привода. Финальный подбор всегда согласуется с инженером по фактическим замерам.
| Величина | Как получить |
|---|---|
| Крутящий момент T, Н·м | T=9550·P·КПД/n2 |
| Передаточное число i | i=n1/n2, n1≈1450 об/мин |
| Выходные обороты n2 | из требований машины |
