Замена импортного редуктора кажется простой задачей только до момента, когда выясняется, что оригинал недоступен, а произвольный аналог не встаёт на место. Это руководство описывает всю последовательность действий — от диагностики отказавшего узла до пробного запуска нового редуктора ZR — так, чтобы замена прошла без остановки производства дольше необходимого.
Transtecno выпускает компактные червячные и цилиндрические мотор-редукторы. При выходе узла из строя грамотная замена на аналог ZR производства ООО «НИИ АТТ» сохраняет параметры привода и присоединительные размеры, если следовать корректной методике подбора.
Прежде чем заказывать замену, определяют характер отказа. Гул и вибрация обычно указывают на износ подшипников, стук — на разрушение зубьев или червячной пары, течь масла — на износ манжет и сальников. Заклинивание чаще всего означает разрушение передачи.
Диагностика важна не только для решения «ремонт или замена», но и для выбора запаса нового редуктора. Если старый узел работал на пределе и потому отказал, при замене закладывают больший сервис-фактор.
На заводской табличке Transtecno обычно указаны типоразмер, передаточное число, мощность двигателя и его типоразмер IEC. Эти данные — основа для подбора аналога: они задают требуемое передаточное отношение и нагрузку.
Если шильдик нечитаем, характеристики восстанавливают расчётом. Передаточное число оценивают как i=n1/n2, где n1≈1450 об/мин для стандартного двигателя, а n2 определяют по фактической скорости выходного вала машины.

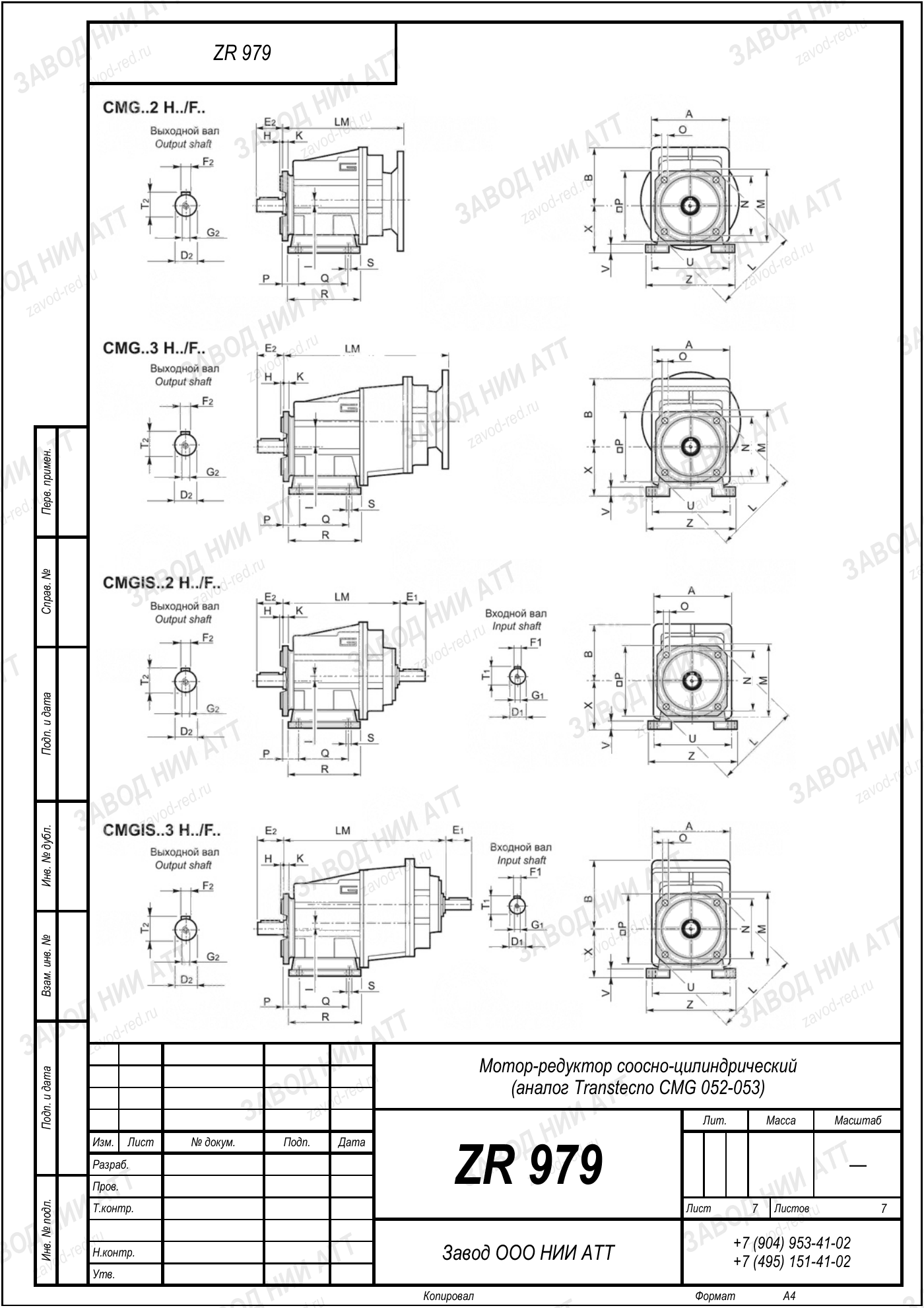

Замеряют диаметр и вылет выходного вала, сечение шпонки, параметры фланца (центрирующий буртик, PCD, крепёж), высоту оси вала и типоразмер IEC двигателя. Этот комплект размеров гарантирует, что новый редуктор встанет на прежнее место.
Особое внимание — высоте оси вала и диаметру вала: их несовпадение потребует переходных элементов. Все замеры фиксируют письменно и передают инженеру вместе с данными шильдика.
Требуемый крутящий момент на выходе рассчитывают по формуле T=9550·P·КПД/n2, где P — мощность в кВт, КПД — коэффициент полезного действия передачи, n2 — выходные обороты. Полученное значение сравнивают с каталожной нагрузочной способностью моделей ZR.
К расчётному моменту добавляют запас по режиму работы: для ударных нагрузок и частых пусков сервис-фактор выше. Инженер подбирает типоразмер ZR, у которого совпадают присоединительные размеры и достаточна нагрузочная способность.
Перед демонтажем обесточивают привод и фиксируют положение муфт и звёздочек, чтобы не нарушить настройку при обратной сборке. Сливают масло, снимают муфту с выходного вала, отсоединяют двигатель и откручивают крепёж.
При снятии полезно сфотографировать разводку и положение узлов. Это ускорит монтаж нового редуктора и снизит риск ошибок при подключении двигателя.
Новый редуктор ZR устанавливают на штатные посадочные места, проверяя соосность вала с ответным узлом. Затягивают крепёж согласно моменту затяжки, устанавливают муфту и подключают двигатель по прежней схеме.
Перед выводом на нагрузку проверяют уровень масла и делают пробный пуск на холостом ходу: контролируют направление вращения, отсутствие посторонних шумов и нагрев корпуса. Только после этого редуктор нагружают.
| Этап | Результат |
|---|---|
| Диагностика | Определён характер отказа |
| Считывание шильдика | Известны i, P, IEC |
| Снятие размеров | Комплект присоединительных данных |
| Расчёт момента | Требуемый T, запас по режиму |
| Подбор ZR | Модель с совпадающей посадкой |
| Демонтаж и монтаж | Установка, пробный пуск |
| Признак | Вероятная причина |
|---|---|
| Гул, вибрация | Износ подшипников |
| Стук | Разрушение зубьев/червяка |
| Течь масла | Износ манжет |
| Заклинивание | Разрушение передачи |
Замена редуктора Transtecno выполняется по понятной последовательности: диагностика, размеры, расчёт, монтаж. Ниже — сжатые ориентиры для инженера.
Ключ к беспроблемной замене — не искать формально «ту же» модель, а воспроизвести три вещи: присоединительные размеры, передаточное число и нагрузочную способность. Присоединительные размеры обеспечивают монтаж без переделки, передаточное число i=n1/n2 сохраняет скорость машины, а момент T=9550·P·КПД/n2 гарантирует нужный запас.
Аналог ZR производства ООО «НИИ АТТ» подбирается под эти три параметра. Финальное решение согласуется с инженером по фактическим замерам и данным шильдика, что исключает недобор нагрузки и несовпадение посадки.
| Параметр | Чем обеспечивается |
|---|---|
| Монтаж без переделки | Совпадение присоединительных размеров |
| Скорость машины | i=n1/n2, n1≈1450 об/мин |
| Запас по нагрузке | T=9550·P·КПД/n2 × сервис-фактор |
