Итальянские редукторы Transtecno представлены широкой линейкой — от компактных червячных до цилиндрических мотор-редукторов. При импортозамещении важно правильно сопоставить серию с аналогом. Разбираем типы приводов Transtecno и подбор эквивалента ZR производства ООО «НИИ АТТ» (Челябинск).
Линейка Transtecno охватывает основные типы передач для промышленного привода. Ниже — обзор серий, их кинематика и логика подбора аналога ZR по моменту и монтажу.
Ассортимент Transtecno включает червячные редукторы и мотор-редукторы, цилиндрические соосные приводы и исполнения с параллельными валами. Такой набор покрывает большинство задач общепромышленного привода.
Выбор серии определяется требуемым моментом, передаточным числом, КПД и схемой монтажа. Для каждого типа передачи логика подбора аналога ZR своя, но опирается на одни и те же кинематические параметры.

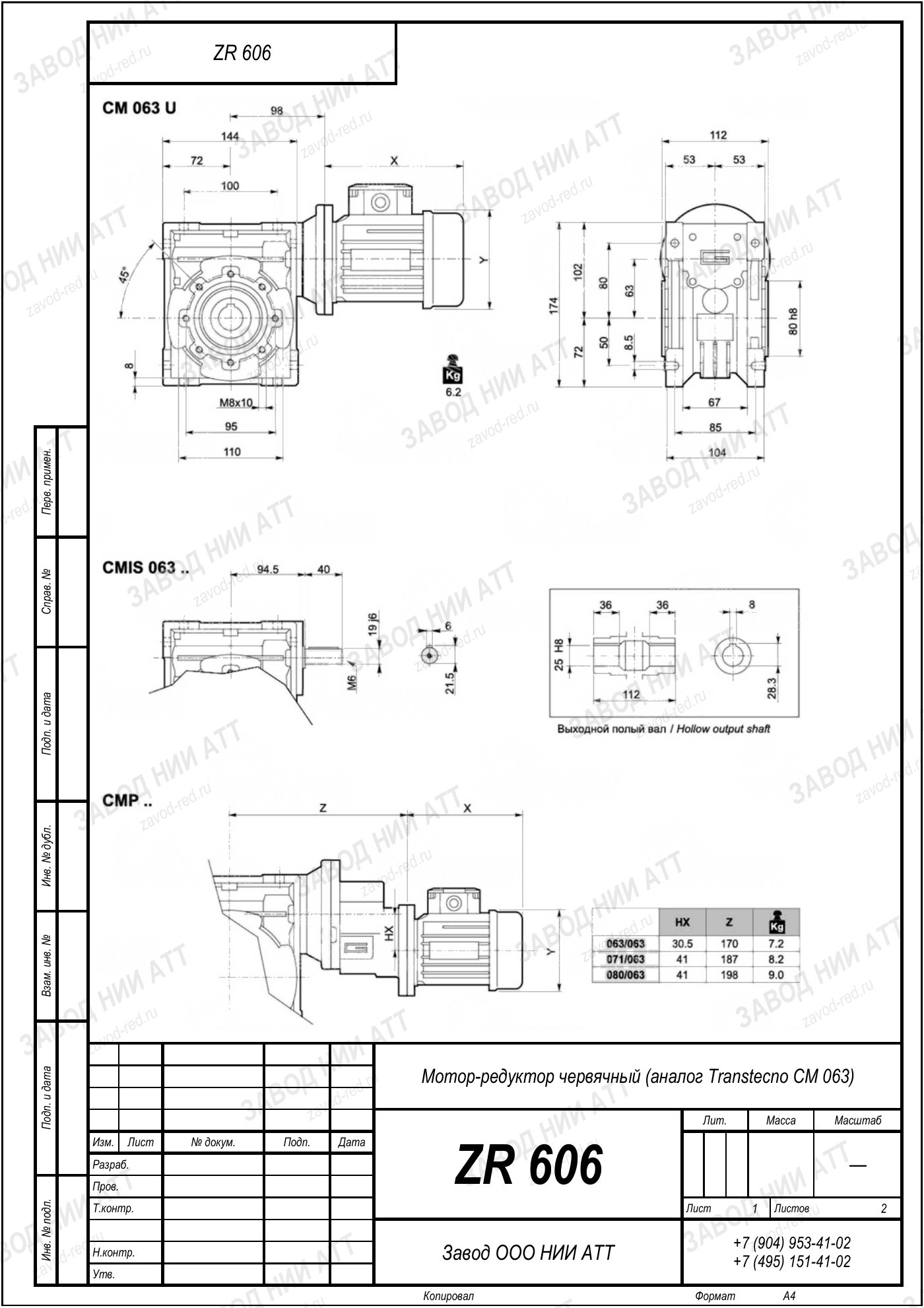

Червячные редукторы Transtecno дают большое передаточное число в одной ступени и угловой привод под 90°. Их выбирают за компактность и низкий уровень шума в конвейерах и упаковочном оборудовании.
Передаточное отношение считают по i=n1/n2, а момент по T=9550·P·КПД/n2. КПД червячной пары зависит от передаточного числа, что учитывают при подборе аналога ZR по допустимому моменту.
Цилиндрические соосные редукторы и приводы с параллельными валами отличаются высоким КПД и большим ресурсом. Их применяют в энергоёмких и круглосуточных механизмах.
Требуемое передаточное число набирается ступенями. При замене на ZR проверяют, что типоразмер перекрывает нужный диапазон i и допустимый момент с запасом по сервис-фактору.
Мотор-редукторы объединяют двигатель и редуктор в едином узле, упрощая монтаж и уменьшая число сопряжений. Это снижает риск расцентровки и повышает надёжность привода.
При подборе аналога ZR сверяют мощность и обороты двигателя, монтажное исполнение, диаметр вала и положение клеммной коробки. Совпадение параметров обеспечивает установку без переделки.
Общая логика расчёта одинакова для всех серий: передаточное число i=n1/n2 при n1≈1450 об/мин для 4-полюсного двигателя, момент T=9550·P·КПД/n2. Различается лишь КПД по типу передачи.
Эти формулы дают целевые значения для подбора. Аналог ZR выбирают так, чтобы он перекрывал требуемый момент и передаточное число с учётом запаса под характер нагрузки.
Для подбора эквивалента ZR нужны мощность, обороты, требуемый момент, передаточное число, тип передачи и монтажное исполнение. По этим данным специалисты Завода Редукторов предлагают типоразмер.
Мы не публикуем универсальную таблицу замен и не выдумываем номера — подбор ведётся индивидуально. Производитель ZR — ООО «НИИ АТТ» (Челябинск).
| Тип привода | Особенность |
|---|---|
| Червячный | Угол 90°, большое i, компактность |
| Цилиндрический | Высокий КПД, большой ресурс |
| Мотор-редуктор | Двигатель и редуктор в одном узле |
| Величина | Формула / значение |
|---|---|
| Передаточное число | i=n1/n2 |
| Момент | T=9550·P·КПД/n2 |
| Входные обороты | n1≈1450 об/мин |
Редукторы Transtecno и аналоги ZR: обзор серий, кинематика и подбор замены по моменту, передаточному числу и монтажу.
Линейка Transtecno охватывает червячные, цилиндрические и мотор-редукторы. Логика подбора аналога едина: рассчитать передаточное число i=n1/n2 и момент T=9550·P·КПД/n2, учесть КПД по типу передачи и заложить запас под нагрузку. По этим величинам подбирают типоразмер ZR.
Корректная замена требует полного набора исходных данных и сверки монтажных размеров. Завод Редукторов подбирает эквивалент ZR индивидуально, без универсальных таблиц замен и вымышленных номеров. Производитель ZR — ООО «НИИ АТТ» (Челябинск).
| Серия Transtecno | Что учесть при подборе |
|---|---|
| Червячная | КПД зависит от i |
| Цилиндрическая | Запас по моменту |
| Мотор-редуктор | Монтаж и вал |
