Watt Drive — австрийский производитель редукторов и мотор-редукторов, известный модульной конструкцией и широким рядом исполнений: цилиндрические, конические, червячные и плоские редукторы. При переходе на отечественную технику важно правильно сопоставить серию Watt Drive с аналогом ZR производства ООО «НИИ АТТ» (Челябинск). Разбираем серии, характеристики и методику подбора.
Ниже — обзор основных типов редукторов Watt Drive, их характеристик и того, как подобрать аналог ZR по крутящему моменту, передаточному числу и присоединительным размерам.
Watt Drive Antriebstechnik — австрийский производитель приводной техники, специализирующийся на редукторах и мотор-редукторах модульной конструкции. Модульность означает, что редукторная часть, двигатель и опции (тормоз, энкодер) комбинируются под задачу.
Такой подход даёт большое число исполнений при унифицированных присоединительных размерах. Для подбора аналога это удобно: достаточно определить тип передачи, момент, передаточное число и способ монтажа.
Цилиндрические серии — основа линейки. Они выпускаются соосными и с параллельными валами, в одно-, двух- и трёхступенчатом исполнении. КПД ступени высокий (0,97–0,98), поэтому они подходят для длительной работы под нагрузкой.
Применяются в конвейерах, насосах, вентиляторах и упаковочном оборудовании. Передаточное число подбирается многоступенчатостью без потери суммарного КПД.

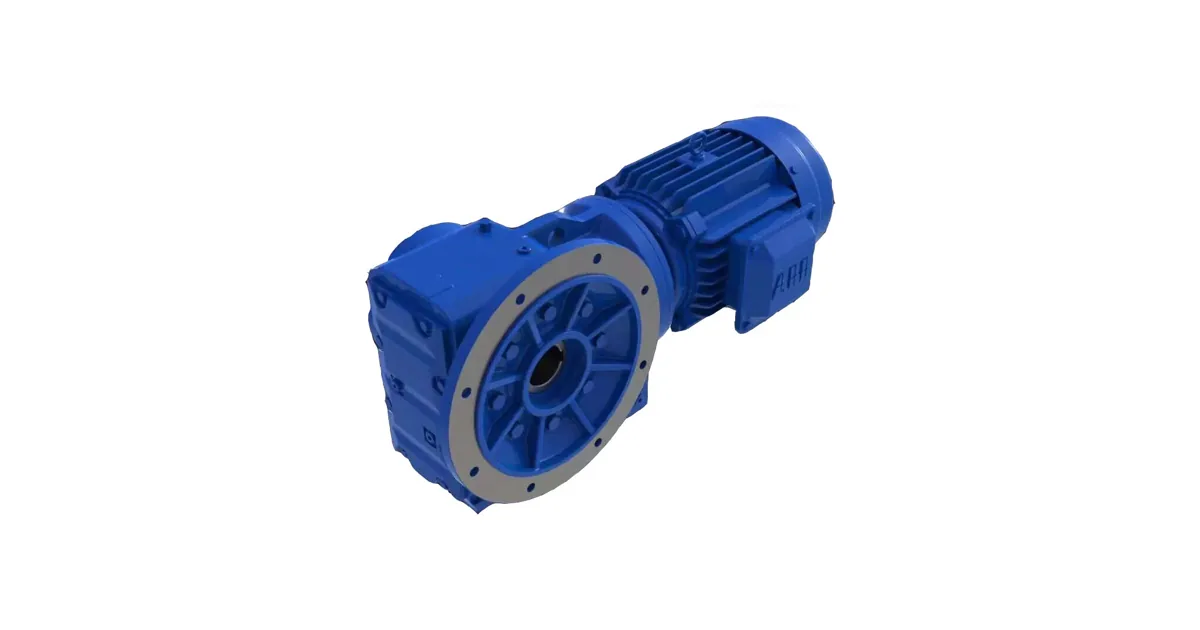

Конические и коническо-цилиндрические редукторы Watt Drive позволяют развернуть выходной вал под углом 90° к входному. Это удобно для компоновки приводов, где двигатель и рабочий орган расположены под прямым углом.
Такие редукторы сочетают высокий КПД цилиндрической передачи с угловой компоновкой конической ступени. Их выбирают для конвейеров, миксеров и приводов с ограниченным пространством.
Червячные серии Watt Drive применяют там, где нужны большое передаточное число в одной ступени и самоторможение. Они компактнее цилиндрических, но имеют более низкий КПД.
Плоские (насадные) цилиндрические редукторы с полым валом удобны для монтажа непосредственно на вал механизма. Малая строительная высота позволяет встраивать привод в стеснённых условиях.
Для любой серии ключевые параметры — крутящий момент, передаточное число и допустимая нагрузка на вал. Момент на выходе: T = 9550 · P · КПД / n2, где P в кВт, n2 в об/мин.
Передаточное число i = n1 / n2 при n1 ≈ 1450 об/мин. По расчётному моменту с учётом коэффициента эксплуатации выбирают типоразмер аналога с запасом по нагрузке.
Редукторы ZR производства ООО «НИИ АТТ» (Челябинск) перекрывают основные типы передач Watt Drive: цилиндрические, конические и червячные. Подбор ведётся по типу передачи, крутящему моменту, передаточному числу и присоединительным размерам.
При замене учитывают фланец двигателя IEC, диаметр и тип вала, вариант монтажа и угловую компоновку (для конических). Это позволяет заменить импортный узел без переделки рамы. Конкретные номера ZR мы не подставляем вслепую — соответствие подтверждается по опросному листу.
| Тип | Особенность |
|---|---|
| Цилиндрический | Высокий КПД, длительная нагрузка |
| Конический | Угловая компоновка 90° |
| Коническо-цилиндрический | Угол + высокий КПД |
| Червячный | Большое i, самоторможение |
| Плоский (насадной) | Малая высота, полый вал |
| n2, об/мин | T2 Н·м (≈) |
|---|---|
| 145 | 187 |
| 72 | 378 |
| 36 | 756 |
Редукторы Watt Drive и аналоги ZR: цилиндрические, конические и червячные серии модульной конструкции, подбор замены по моменту, передаточному числу и присоединительным размерам.
Watt Drive выпускает редукторы модульной конструкции — цилиндрические, конические, коническо-цилиндрические, червячные и плоские. Для подбора аналога определяют тип передачи, крутящий момент T = 9550 · P · КПД / n2 и передаточное число i = n1 / n2 при n1 ≈ 1450 об/мин, затем берут типоразмер с запасом по коэффициенту эксплуатации.
Аналог ZR производства ООО «НИИ АТТ» (Челябинск) перекрывает основные типы передач Watt Drive и подбирается по присоединительным размерам — фланцу IEC, диаметру вала, монтажу и угловой компоновке. Замена проходит без переделки рамы и муфт. Номера и цены мы не называем наугад — соответствие подтверждается по опросному листу.
| Что уточнить | Зачем |
|---|---|
| Тип передачи | Цилиндр / коника / червяк |
| Крутящий момент T2 | Типоразмер |
| Передаточное число i | Выходная частота |
| Фланец IEC и вал | Стыковка с двигателем |
| Вариант монтажа | Лапы / фланец / насадной |
