Редукторы Yilmaz турецкого производства встречаются на конвейерах, насосных станциях, мешалках и подъёмном оборудовании по всей стране. Когда узел вырабатывает ресурс, а оригинальную поставку приходится ждать, встаёт задача подобрать равнозначную замену. В этом руководстве инженеры «Завода Редукторов» (бренд ZR) пошагово разбирают, как снять параметры Yilmaz и подобрать совместимый аналог без переделки привода.
Грамотная замена импортного редуктора строится на трёх опорах: крутящем моменте выходного вала, передаточном числе и присоединительных размерах. Ниже — последовательность действий, которая позволяет перевести характеристики Yilmaz в параметры аналога ZR и вернуть оборудование в строй без доработок рамы.
Yilmaz выпускает цилиндрические, соосные, конические и червячные редукторы и мотор-редукторы в моторном и безмоторном исполнении. Их применяют в приводах конвейеров, насосов, мешалок, подъёмных механизмов — там, где нужен надёжный понижающий узел с предсказуемыми характеристиками.
При замене важно определить не только тип редуктора, но и его исполнение: на лапах, фланцевое или насадное на вал. От этого зависит и перечень снимаемых размеров, и то, какой аналог ZR подойдёт для монтажа на существующее место.
Начните с шильдика: он содержит типоразмер, передаточное число i, мощность двигателя P и обороты. Если табличка повреждена, ключевые величины восстанавливают расчётом, а мощность берут с таблички электродвигателя мотор-редуктора.
Параллельно зафиксируйте кинематику и монтаж: тип редуктора, исполнение вала (сплошной или полый), диаметр вала, тип крепления. Эти данные потребуются как для расчёта, так и для проверки присоединительных размеров на следующих шагах.
Крутящий момент на выходном валу вычисляется по формуле T=9550·P·КПД/n2, где P — мощность двигателя в кВт, КПД — коэффициент полезного действия передачи, n2 — обороты выходного вала. Подобранный аналог должен обеспечивать момент не ниже расчётного с запасом на пусковые нагрузки.
Передаточное число считают как i=n1/n2, где n1 — обороты на входе (для стандартного 4-полюсного двигателя n1≈1450 об/мин). Совпадение i обязательно: оно задаёт скорость выходного вала и, соответственно, скорость рабочего органа машины.

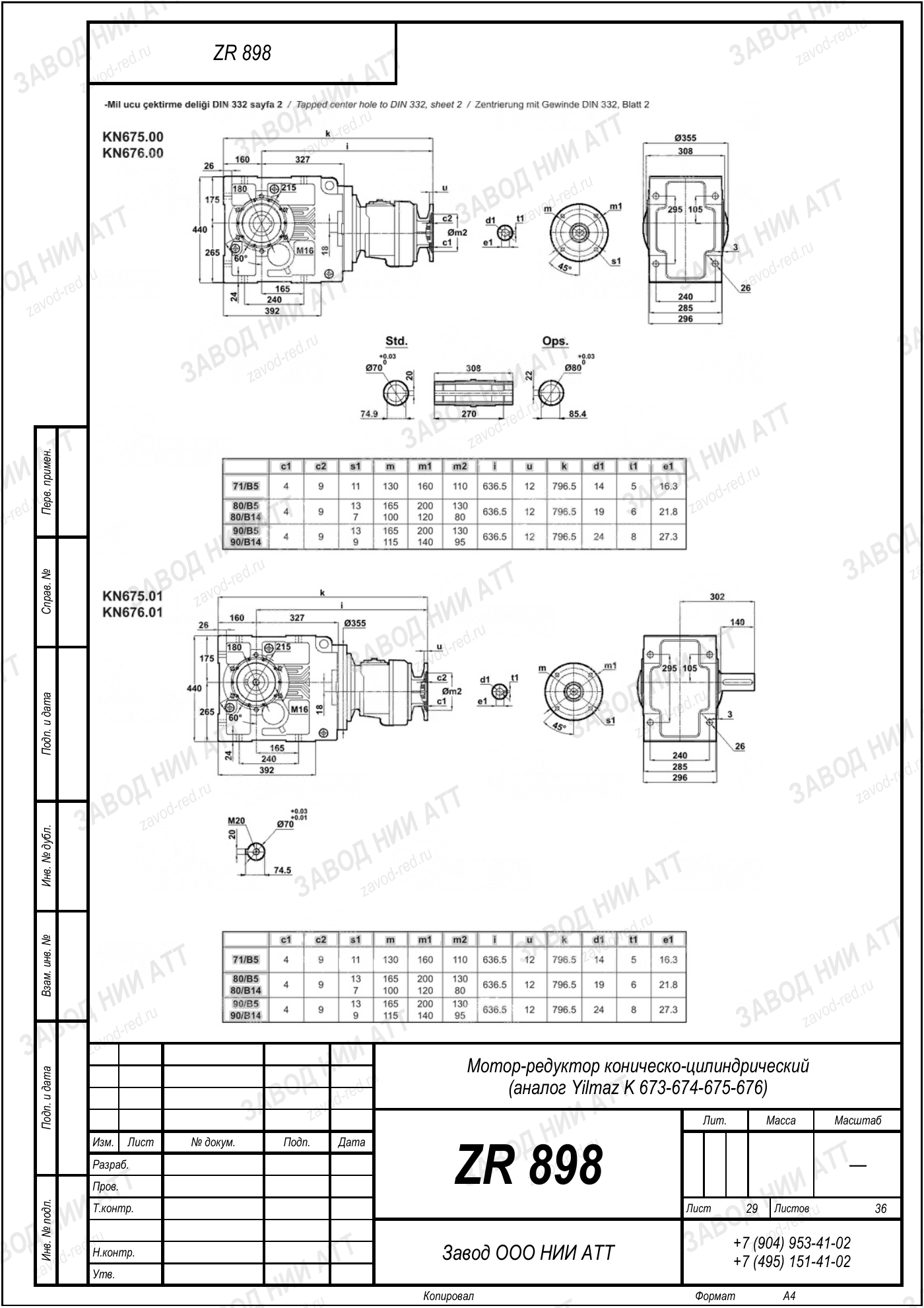

Даже при совпадении момента и i редуктор не встанет, если не совпадает посадочная геометрия. Снимают: тип монтажа, диаметр и длину выходного вала, шпоночный паз, параметры фланца и центрирующего бурта, разметку крепёжных отверстий и высоту оси вала.
Для насадного исполнения дополнительно контролируют внутренний диаметр полого вала и его посадку на приводной вал. Все размеры удобно свести в таблицу и сверить с характеристиками аналога до заказа, чтобы исключить несовместимость по монтажу.
Редукторы ZR производства ООО «НИИ АТТ» (Челябинск) охватывают основные типы передач и исполнений, что позволяет подобрать позицию с нужным моментом, передаточным числом и совместимой геометрией. Задача — найти типоразмер, который встанет на место Yilmaz без переделки рамы.
Чтобы ускорить подбор, используйте калькулятор: введите мощность, обороты и тип монтажа — система предложит подходящий типоразмер ZR. При нестандартной кинематике или отсутствии части данных инженеры проверяют совместимость по вашим чертежам и замерам.
Перед установкой очистите посадочные поверхности, проверьте раму и приводной вал на перекосы. При муфтовом соединении выставьте соосность двигателя и редуктора по индикатору — перекос резко сокращает ресурс подшипников и муфты.
После монтажа залейте масло нужной марки до требуемого уровня, выполните пробный пуск без нагрузки и прослушайте узел. Нагрузку подавайте плавно, а спустя несколько часов проверьте нагрев корпуса: равномерный умеренный нагрев допустим, локальный перегрев требует остановки и проверки соосности и смазки.
Самая частая ошибка — подбор только по моменту без проверки присоединительных размеров: узел приходит, но не монтируется. Вторая — игнорирование передаточного числа, из-за чего меняется скорость рабочего органа. Третья — неверный замер полого вала у насадных исполнений.
Избежать их помогает дисциплина: снять полный набор данных, рассчитать T и i по формулам, свести размеры в таблицу и сверить с аналогом до заказа. Такой подход экономит время и исключает повторные закупки из-за несовместимости.
| Шаг | Действие |
|---|---|
| 1 | Снять данные с шильдика и корпуса |
| 2 | Рассчитать T=9550·P·КПД/n2 и i=n1/n2 |
| 3 | Замерить присоединительные размеры |
| 4 | Подобрать типоразмер ZR по калькулятору |
| 5 | Смонтировать и провести пусконаладку |
| Параметр | Источник / формула |
|---|---|
| Мощность P, кВт | Табличка электродвигателя |
| Обороты n2 | Паспорт или замер |
| Момент T | T=9550·P·КПД/n2 |
| Передаточное число i | i=n1/n2, n1≈1450 об/мин |
| Присоединительные размеры | Замер по корпусу и валу |
Замена редуктора Yilmaz на аналог ZR строится на трёх параметрах: крутящем моменте, передаточном числе и присоединительных размерах. Ниже — краткая пошаговая методика для инженеров и снабженцев.
Порядок замены прост и надёжен: снять с Yilmaz исходные данные (типоразмер, мощность, обороты, тип монтажа), рассчитать крутящий момент по T=9550·P·КПД/n2 и передаточное число по i=n1/n2 при n1≈1450 об/мин, затем замерить присоединительные размеры. Аналог ZR подбирают так, чтобы момент и i были не хуже исходных, а монтажная геометрия совпадала.
Заключительный этап — сверка присоединительных размеров и монтаж с пусконаладкой: контроль соосности, уровня и марки масла, плавный ввод нагрузки. Редукторы ZR производства ООО «НИИ АТТ» охватывают основные типы передач, что позволяет вернуть оборудование в строй без переделки рамы и долгого ожидания оригинальной поставки.
| Параметр | Формула / условие |
|---|---|
| Крутящий момент | T=9550·P·КПД/n2 |
| Передаточное число | i=n1/n2, n1≈1450 |
| Присоединительные размеры | Совпадение геометрии монтажа |
Подбор аналога по параметрам — калькулятор, каталог аналогов — все аналоги импорта, замена импорта — импортозамещение.
Рассчитаем замену по присоединительным размерам, пришлём КП и сроки. Производство ООО «НИИ АТТ», гарантия 12 месяцев.
