Ремонт редуктора Yilmaz: неисправности или замена на аналог

Редуктор Yilmaz чаще всего выходит из строя из-за износа червячной пары, течи по манжетам или перегрева. Прежде чем заказывать запчасти, важно верно поставить диагноз: иногда ремонт оправдан, а иногда российский аналог обойдётся дешевле и приедет быстрее. Разберём частые неисправности, диагностику и когда что выбирать.

Частые неисправности Yilmaz

По типу передачи проблемы предсказуемы. У червячных серий (RV/MRV) основная беда — износ бронзового венца, у цилиндрических (RD/MRT) — подшипники и манжеты. Типовая картина:

Симптом	Вероятная причина
Люфт выходного вала, стук	износ червячного венца или зубьев
Течь масла	износ манжеты, задир вала, забитый сапун
Шум, гул	износ подшипников, нехватка масла
Перегрев корпуса	перегрузка, низкий уровень/старое масло
Заклинивание	масляное голодание, разрушение зацепления

Червячная пара изнашивается быстрее прочего: бронзовый венец — расходный элемент, рассчитанный на износ вместо стального червяка. Люфт и падение КПД — верные признаки его выработки.

Диагностика перед ремонтом

Порядок диагностики:
1) проверить уровень и состояние масла (эмульсия, стружка, гарь);
2) оценить люфт выходного вала и осевой люфт;
3) прослушать подшипники на вибрацию и шум;
4) проверить температуру корпуса под нагрузкой;
5) при вскрытии осмотреть венец, червяк, зубья и подшипники.

Металлическая бронзовая стружка в масле червячного Yilmaz — прямой признак износа венца. Если выработка значительная, менять придётся пару целиком, а это ключевая по стоимости деталь.

Пример червячного редуктора — Ремонт редуктора Yilmaz — Типовое исполнение червячного привода

Ремонт или замена: что выгоднее

Экономика решает. Ремонт оправдан, когда:

износ локальный (манжета, подшипник, сапун) — дёшево и быстро;
есть запчасти в наличии, корпус цел;
типоразмер крупный и дорогой.

Замена на российский аналог выгоднее, когда:

изношены венец/зубчатая пара и корпус — стоимость запчастей близка к цене нового;
оригинальных запчастей Yilmaz нет или долгая поставка;
простой линии дороже редуктора.

Наш завод (ООО «НИИ АТТ», Челябинск) выпускает редукторы ZR по габаритным и присоединительным размерам Yilmaz. Аналог встаёт на штатное место без переделки рамы. Подбор — через калькулятор.

Как предотвратить повторный отказ

Если редуктор Yilmaz вышел из строя раньше срока, важно устранить причину, а не только последствие — иначе новый привод повторит судьбу старого. Частые корневые причины и меры:

перегрузка сверх номинала — проверить фактический момент и заложить сервис-фактор SF 1,25–2,0 по режиму;
несоосность муфты — выставить вал по индикатору, устранить перекос и биение;
масляное голодание — восстановить уровень, прочистить сапун, соблюдать интервал замены;
перегрев червячной пары — снизить нагрузку, улучшить охлаждение, для большого i выбрать масло с меньшим трением;
абразив и влага — заменить манжеты, защитить сапун, при мойках цеха предусмотреть исполнение IP.

Диагностируя отказ, полезно вскрыть и сфотографировать характер износа венца: равномерный износ говорит о выработке ресурса, локальный питтинг и задиры — о перегрузке или голодании. Это подсказывает, что менять в условиях эксплуатации.

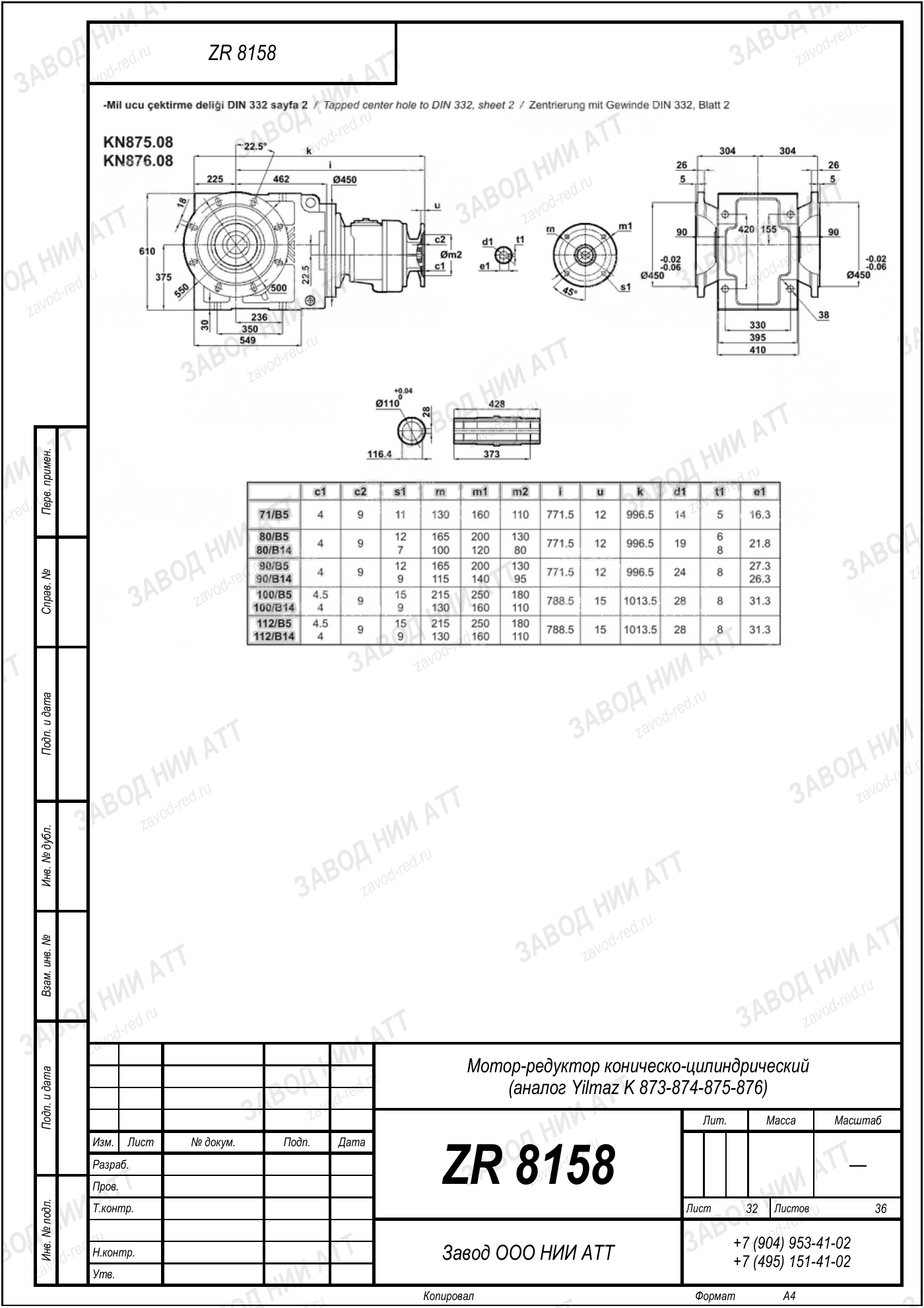

Габаритный чертёж Yilmaz K 873 874 875 876, лист 32 — Габаритный и присоединительный чертёж Yilmaz K 873 874 875 876, лист 32 · аналог ZR 8158 — все чертежи Yilmaz

Габаритный и присоединительный чертёж — Ремонт редуктора Yilmaz — Габаритный и присоединительный чертёж

Запчасти и сроки

Оригинальные запчасти Yilmaz (венцы, червяки, подшипники, манжеты, наборы прокладок) поставляются под заказ, сроки зависят от логистики. Подшипники и манжеты часто заменяются на общедоступные аналоги по каталожным размерам. А если ремонт нецелесообразен, замена на аналог ZR идёт со склада или коротким производством — быстрее оригинала, с гарантией 12 месяцев и паспортом на изделие. Условия замены импорта — на странице импортозамещения, типы приводов — в каталоге червячных редукторов. Смотрите также аналоги Yilmaz.

Вопросы и ответы

Частые вопросы

Какие частые неисправности у редуктора Yilmaz?

У червячных серий (RV/MRV) — износ бронзового венца с люфтом выходного вала; у цилиндрических (RD/MRT) — износ подшипников и манжет. Также встречаются течь масла, шум и гул от подшипников, перегрев корпуса от перегрузки или старого масла, в тяжёлых случаях — заклинивание.

Почему изнашивается червячная пара Yilmaz?

Бронзовый венец — расходный элемент, рассчитанный изнашиваться вместо стального червяка. При масляном голодании, перегрузке или выработке ресурса венец изнашивается, появляется люфт и падает КПД. Бронзовая стружка в масле — прямой признак износа венца.

Как понять, что течёт манжета Yilmaz?

По масляным подтёкам вокруг выходного вала. Причина — износ манжеты, задир на шейке вала или забитый сапун, создающий избыточное давление в картере. При замене манжеты проверяют посадочную поверхность и при задире ставят ремонтную втулку.

Когда ремонт Yilmaz выгоднее замены?

Когда износ локальный (манжета, подшипник, сапун), корпус цел, запчасти есть в наличии, а типоразмер крупный и дорогой. Замена локальных деталей дешева и быстра. Если же изношены венец или зубчатая пара вместе с корпусом, стоимость ремонта близка к цене нового привода.

Есть ли запчасти для редуктора Yilmaz?

Оригинальные венцы, червяки, подшипники и манжеты поставляются под заказ, срок зависит от логистики. Подшипники и манжеты часто заменяют общедоступными аналогами по каталожным размерам. При отсутствии основных деталей выгоднее замена на российский аналог ZR.

Что быстрее — отремонтировать Yilmaz или поставить аналог?

При наличии запчастей и локальном износе ремонт быстрее. Если запчастей нет или изношена зубчатая пара, замена на аналог ZR обычно быстрее оригинального ремонта: аналог идёт со склада или коротким производством, с гарантией 12 месяцев.

Ремонт редуктора Yilmaz начинается с диагностики: износ бронзового венца у червячных серий, подшипники и манжеты у цилиндрических, течь и перегрев. При локальном износе ремонт оправдан, при разрушении зубчатой пары выгоднее российский аналог ZR по габаритам.

Подробнее: характеристики и полезные ссылки

Диагностика Yilmaz: проверяют масло (стружка, эмульсия, гарь), люфт выходного вала, шум подшипников и температуру под нагрузкой. Бронзовая стружка — признак износа венца. Ремонт локальных узлов дёшев, но при выработке зубчатой пары и отсутствии запчастей замена на аналог выгоднее.

Неисправность	Решение
Манжета, подшипник	ремонт, дёшево
Износ венца/пары	замена на аналог
Нет запчастей	аналог ZR со склада

Перед ремонтом или заменой устраняют корневую причину отказа: перегрузку — запасом по SF, несоосность — юстировкой муфты, масляное голодание — контролем уровня и сапуна. Подберите замену через калькулятор подбора или на странице импортозамещения. Смотрите аналоги Yilmaz Завода Редукторов.

Как заказать редуктор по образцу?

Пришлите фото или чертёж старого редуктора — изготовим аналог с теми же присоединительными. Переходной фланец или спецвал — спроектируем под вашу геометрию.

Какие документы получите с редуктором?

Паспорт изделия с характеристиками, декларация ЕАС, сертификат ГОСТ 31592-2012. Гарантия 12 месяцев — при поломке меняем по договору.
